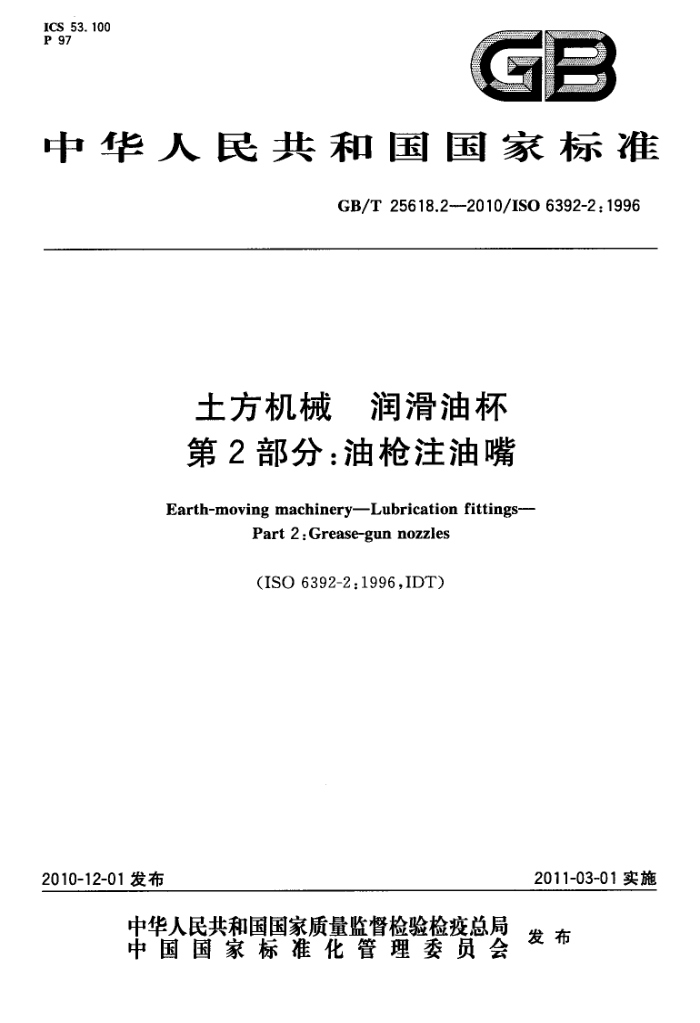

ICS 53. 100
P 97
GB
中华人民共和国国家标准
GB/T 25618.2---2010/ISO 6392-2:1996
土方机械 润滑油杯第2部分：油枪注油嘴 Earth-moving machineryLubrication fittings-
Part 2 : Grease-gun nozzles
(ISO 6392-2:1996,IDT)
2011-03-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25618.2—2010/ISO6392-2:1996
前 言
GB/T25618《土方机械 润滑油杯》分为两个部分：第1部分：螺纹接头式；一第2部分：油枪注油嘴。 本部分为GB/T25618的第2部分，本部分等同采用ISO6392-2：1996《土方机械 成润滑油杯第2
部分：油枪注油嘴》英文版）。
本部分等同翻译ISO6392-2：1996。 为便于使用，本部分做了下列编辑性修改：
“本国际标准”一词改为“本部分”；一用小数点，”代替作为小数点的“，”；一删除了国际标准前言；对ISO6392-2：1996中引用的国际标准，用已采用为我国的标准代替对应的国际标准；
一在规范性引用文件中增加GB/T9799；一将GB/T7306从参考文献移至规范性引用文件中；
-
—对图1增加了图题；图2和图3中，删除了直径d前的符号Φ。 本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334)归口。 本部分起草单位：天津工程机械研究院。 本部分主要起草人：李广庆、尚海波。
I GB/T25618.2--2010/IS06392-2:1996
土方机械润滑油杯第2部分：油枪注油嘴
1范围
GB/T25618的本部分规定了油枪的注油嘴，该注油嘴通过GB/T25618.1规定的润滑油杯，向土方机械的润滑点注人润滑油。
本部分适用于GB/T8498中定义的各类型土方机械。 2规范性引用文件
下列文件中的条款通过GB/T25618的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1一2000，
eqv ISO 7-1 :1994)
GB/T7306.2 255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2一2000， eqv ISO 7-1:1994)
GB/T8498土方机械基本类型识别、术语和定义（GB/T8498—2008，ISO6165：2006，IDT） GB/T9799金属覆盖层钢铁上的锌电镀层（GB/T9799—-1997，eqvISO2081：1986）
3注油嘴类型和安装位置 3.1注油嘴类型
注油嘴分为两种类型：橡胶制嘴芯型（见图2)和钢制嘴芯型（见图3）。 推荐土方机械油枪的注油嘴采用橡胶制嘴芯注油嘴。 在润滑油注入油管接头时，橡胶嘴芯型注油嘴的密封性要优于钢制嘴芯型注油嘴，油脂泄漏少。
3.2安装位置
图1为油枪的注油嘴安装位置实例，油枪的类型不限定。
a
油枪的注油粥
D
图1油枪的注油嘴安装位置
4结构
油枪的注油嘴应能承受20MPa的工作压力，并在最小为80MPa的破坏压力下无泄漏。 当油枪用于履带调节器时，油脂的注入压力可能超过50MPa；油枪在有残余压力时脱开会减少注
1 GB/T25618.2—2010/IS06392-2:1996
油嘴的使用寿命（无泄漏工况的次数），在此情况下建议使用带有放油阀的注油嘴。 5尺寸和材料 5.1尺寸
油枪的注油嘴尺寸如图2、图3和表1所示。
S
注油嘴体
卡爪
一嘴芯隔套
注油嘴盖
图2橡胶制嘴芯型注油嘴
表1注油嘴尺寸
注油嘴类型橡胶制芯钢制嘴芯
d./mm 14~15 16~18
d2
Rc 1/8(GB/T 7306.2) Rp 1/8(GB/T 7306.1)
卡爪
注油嘴体
注油嘴盖
嘴芯
图3钢制嘴芯型注油嘴
5.2材料 5.2.1橡胶制嘴芯
卡爪和隔套（见图2）为钢制，保证硬度最小为45HRC，嘴芯为橡胶制成，硬度为75IRHD~ 95 IRHD. 5.2.2钢制嘴芯
卡爪和嘴芯（见图3）为钢制，保证硬度最小为45HRC。 5.3表面处理
注油嘴体和注油嘴盖（见图2和图3)应按照GB/T9799的规定进行镀锌或铬酸盐处理。 6润滑油注入角度
注油嘴和油杯连接时，保证无泄漏，注入时最大倾角为10°（见图4）。
2 GB/T25618.2—2010/ISO6392-2:1996
最大10°
图4注入角度
7注油嘴脱开角度
当油枪的注油嘴脱开时，最大的脱开角度为25°（见图5）。
最大25°
图5 5脱开角度
3
