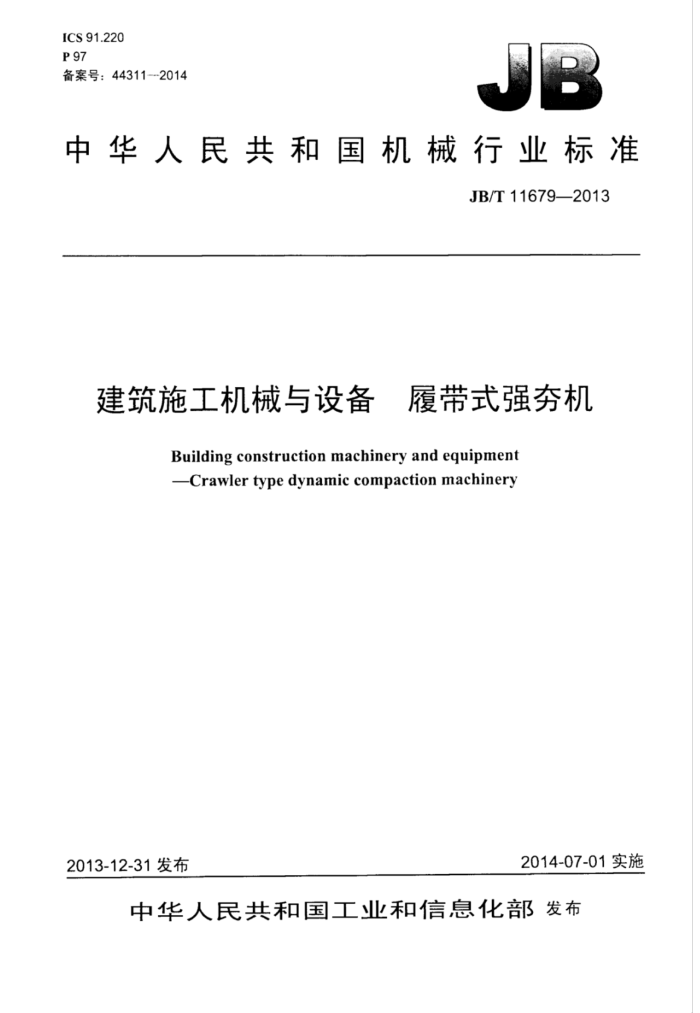

ICS 91.220 P 97 备案号：44311--2014
中华人民共和国机械行业标准
JB/T11679—2013
建筑施工机械与设备 履带式强夯机
Building construction machinery and equipment Crawlertypedynamiccompactionmachinery
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11679—2013
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类 4.1形式 4.2 型号 4.3 主参数. 4.4 基本参数 5技术要求. 5.1 一般要求. 5.2 整机性能 5.3 安全、环保. 5.4 液压、气路系统 5.5 作系统 5.6 机构 5.7 臂架... 5.8 钢丝绳. 5.9 司机室 5.10 电气系统试验方法 6.1 试验条件 6.2 外观质量 6.3 性能试验. 6.4 液压油污染度等级检查 6.5 结构试验 6.6 工业性试验检验规则
-
6
C
10
7
7.1 分类. 7.2 出厂检验 7.3 型式检验. 7.4 抽样. 7.5 判定规则 8 标志、1 包装、运输和贮存 8.1 标志 8.2 包装 8.3 运输， 8.4 贮存. 图1 跑偏量测量示意图表1 强夯机基本参数表2 故障分类表
-
10 1
?
- JB/T116792013
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施T.机械与设备标准化技术委员会（SAC/TC328）归口。 本标准负责起草单位：杭州杭重工程机械有限公司。 本标准参加起草单位：郑州宇通重工有限公司、徐工集团T程机械股份有限公司建设机械分公司、
国家工程机械质量监督检验中心、辽宁抚顺重工机械股份有限公司、青岛市华测检测技术有限公司、北京建研机械科技有限公司、北京建筑机械化研究院、北京南车时代重工机械有限责任公司。
本标准主要起草人：薛有民、史东明、赵斌、邸鹏远、孟祥荣、郭冰、袁江琴、王斌、掌丽华、王新香、刘慧彬、黄志文。
本标准为首次发布。
II JB/T11679—2013
建筑施工机械与设备履带式强夯机
1范围
本标准规定了履带式强夯机（以下简称强夯机）的术语和定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和必存。
本标准适用于不带辅助支撑装置的额定夯击能在500kN·m～30000kN·m的履带式强夯机
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3811 起重机设计规范 GB 5226.2 机械安全 机械电气设备第32部分：起重机械技术条件 GB/T 5972 起重机钢丝绳保养、维护、安装、检验和报废 GB/T 6068 汽车起重机和轮胎起重机试验规范 GB/T 8595 土方机械司机的操纵装置 GB 8918 重要用途钢丝绳 GB/T13306 标牌 GB/T 14039-2002 液压传动油液 固体颗粒污染等级代号 GB/T14560—2011 履带起重机 GB 15052 起重机 安全标志和危险图形符号总则 GB/T 19932 土方机械 液压挖掘机司机防护装置的试验室试验和性能要求 GB 20062 流动式起重机作业噪声限值及测量方法 GB/T 20082 液压传动 液体污染采用光学显微镜测定颗粒污染度的方法 GB 20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国I、II阶段） GB/T22358 土方机械 防护与必存 GB25684.1 业方机械 安全第1部分：通用要求 GB25684.12 十方机械 安全第12部分：机械挖掘机的要求 JB/T5943 工程机械 焊接件通用技术条件 JB/T 5945 工程机械 装配通用技术条件 JB/T 5946 工程机械 涂装通用技术条件 JB/T 5947 工程机械 包装通用技术条件 JB/T10902 工程机械 司机室
3术语和定义
下列术语和定义适用于本文件。
3.1
强夯机dynamiccompactionmachinery
1 JB/T11679—2013
用夯锤白一定高度下落夯击土层使地基迅速密实的机械设备。
3.2
履带式强夯机 lcrawlertypedynamiccompactionmachinery 采用履带式行走底盘的强夯机。
3.3
夯锤hammer 能使势能转换成冲击能夯实地基的装置。
3.4
夯锤提升高度 liftingheightofhammer 夯锤底面至履带支撑面的垂直距离。
3.5
夯击能 tampingenergy 夯锤具备的冲击势能。为夯锤提升高度与夯锤重力的乘积。
3.6
额定夯击能 ratedtampingenergy 强夯机标识的最大夯击能。
3.7
脱钩装置 leavinghookdevice 使夯锤与其总挂装置脱开的机构。
3.8
离地间隙 terrainclearance 强务机底座中部最低点到基准地平面的距离。底座中部是指履带轨距中心线两侧25%的范围。
4分类
4.1形式
按照传动方式分为：
机械式；一液压式；混合式。
4.2型号
强夯机产品型号至少应含有企业代号、主参数及变型更新代号。
变型更新代号：自定主参数代号：额定夯出能（kN·m）企业代号：自定
注：变型更新代号用大写英文字母A、B、C、顺序表示（“I”和“O”两个字母除外)，原始设计时变型代号处
不填写。
2
