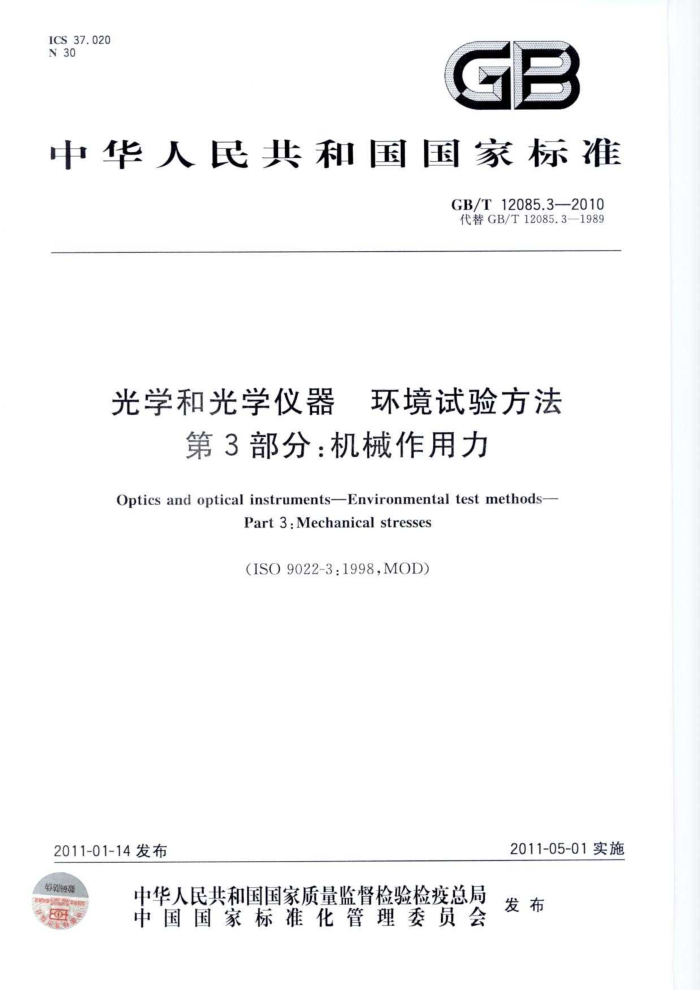

ICS37.020 N30
GB
中华人民共和国国家标准
GB/T12085.3——2010 代替GB/T12085.3—1989
光学和光学仪器 环境试验方法
第3部分：机械作用力
Optics and opticalinstrumentsEnvironmental testmethods-
Part3:Mechanicalstresses
(ISO9022-3:1998,MOD)
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
OH GB/T12085.3—2010
前言
GB/T12085《光学和光学仪器 导环境试验方法》分为以下16个部分：
第1部分：术语、试验范围；第2部分：低温、高温、湿热；第3部分：机械作用力；第4部分：盐雾；第5部分：低温、低气压综合试验；第6部分：砂尘；第7部分：滴水、淋雨；第8部分：高压、低压、浸没；第9部分：太阳辐射；第10部分：振动（正弦）与高温、低温综合试验；第11部分：长霉；第12部分：污染；第13部分：冲击、碰撞或自由跌落与高温、低温综合试验；第14部分：露、霜、冰；第15部分：宽带随机振动（数字控制）与高温、低温综合试验；第16部分：弹跳或恒加速度与高温、低温综合试验。
本部分为GB/T12085的第3部分。 本部分修改采用ISO9022-3：1998《光学和光学仪器 环境试验方法第3部分：机械作用力》。 本部分与ISO9022-3：1998的主要差异如下：
删除国际标准的前言：根据ISO9022-3第1章及我国标准用语习惯作了重新编写； “本国际标准”一词改为“本部分”
本部分代替GB/T12085.3--1989《光学和光学仪器 环境试验方法 机械作用力》，与GB/T12085.3 1989的主要差异为：
合并了范围与试验目的；增加了试验条件的条件方法及引用的国家标准列表；修改了加速度值，明确了加速度倍数；增加了条件试验方法30、31、32、33、34、35、36、37的工作状态种数；修改了条件试验方法倾跌和跌落高度及碰撞次数允许偏差；增加了条件试验方法35的严酷等级级数；修改条件试验方法37的名称；将附录A典型应用实例放入标准正文中；增加了条件试验方法36的悬置段编号；增加了试验程序；增加了环境试验的标记名称，修改了相应标准号的编写。
本部分由中国机械工业联合会提出。 GB/T12085.3—2010
本部分由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本部分起草单位：宁波永新光学股份有限公司、上海理工大学。 本部分主要起草人：曾丽珠、章慧贤、冯琼辉、张燕珂。 本部分所代替标准的历次版本发布情况为：
GB/T12085.3—1989。
I GB/T12085.3—2010
光学和光学仪器 环境试验方法
第3部分：机械作用力
1范围
本部分规定了机械作用力试验的试验条件、条件试验及环境试验标记。 本部分适用于光学仪器、装有光学零部件的仪器和光学零部件。 本试验目的是研究试样的光学、热学、力学、化学及电学等特性受到机械作用力影响的变化程度。
2规范性引用文件
下列文件中的条款通过GB/T12085的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T12085.1光学和光学仪器 环境试验方法第1部分：术语、试验范围（GB/T12085.1- 2010,ISO9022-1:1994,MOD)
GB/T2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） (GB/T2423.102008,IEC60068-2-6:1995,IDT)
GB/T2423.15电工电子产品环境试验第2部分：试验方法 试验Ca和导则：稳态加速度 (GB/T2423.152008,IEC60068-2-7:1986IDT)
GB/T2423.5 电工电子产品环境试验 第二部分：试验方法 试验Ea和导则：冲击 (GB/T2423.5—1995,idtIEC60068-2-27:1987)
GB/T2423.6 电工电子产品环境试验 第二部分：试验方法 试验Eb和导则：碰撞（GB/T2423.6—1995,idtIEC60068-2-29:1987)
GB/T2423.7电工电子产品环境试验第二部分：试验方法 试验Ec和导则：倾跌与翻倒（主要用于设备型样品）（GB/T2423.7—1995，idtIEC60068-2-31：1982)
GB/T2423.8电工电子产品环境试验 第2部分：试验方法 试验Ed和导则：自由跌落 (GB/T2423.81995,idtIEC60068-2-32:1990)
GB/T2423.43电工电子产品环境试验 第2部分：试验方法 振动、冲击和类似动力学试验样品的安装（GB/T2423.43—2008，IEC60068-2-47：2005，IDT）
GB/T2423.39电工电子产品环境试验第2部分：试验方法试验Ee：弹跳（GB/T2423.39- 2008,IEC60068-2-55:1987,MOD)
GB/T2423.56电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字控制）和导则（GB/T2423.56—2006，IEC60068-2-64：1993，IDT） 3试验条件
试验将在环绕大气条件下按GB/T12085.1及表1所列国家标准执行，试样按GB/T2423.43安置在试验装置上（冲击机、加速装置或电磁震荡器）。
注：采用的自由落体加速度g值取整数近似为10m/s。
1 GB/T12085.3—2010
表1
章条 4.1 4.2 4.3 4. 4 4.5 4.6 4.7 4.8
条件试验方法
国家标准
30：冲击 31：碰撞 32：倾跌和翻倒 33：自由跌落 34弹跳 35：恒加速度 36：扫频振动（正弦） 37：宽带随机振动（数字控制）
GB/T2423.5 GB/T2423.6 GB/T2423.7 GB/T2423.8 GB/T2423.39 GB/T2423.15 GB/T2423.10 GB/T2423.56
条件试验 4.1 条件方法30：冲击
4
条件试验方法30 冲击的严酷等级按表2。试验采用半正弦冲击波并在三个轴线方向均受到三次冲击。
表2
严酷等
01 100 10 6
02 150
05 500 500
07 00
08 5.000 500 1
O
m g的倍数
300
加速度
A
冲击持续时间/s
11
18 或1或2
3
工作状态注：优先选用02、 3、05”严酷等级。 适用于零件和部件 牛的试验。对成套光学仪器，在加速度500g。时冲击的持续时间为0.
O
ms
4.2 条件试验方法 31.碰撞
条件试验方法 碰撞的严酷等级
表3 03 100 10 16
严酷等级
02 100 10 6
07 400 40 6
01 109 10 6 1000 4000 1000
04 100 10 16 1000
05 250 25
06 250 25 6
08 400 40 6
m/s2 g的倍数
加速度
冲击持续时间/ms 三个轴线
F
次数次数偏差
1000 4000 1000 4.000 ±10 0或1或2
方向的冲击
工作状态条件试验方法32：倾跌和翻倒条件试验方法32倾跌和翻倒的严醋等级按表4。
4.3
表4
严酷等级
01 25
02* 50 ±5
03* 100
04 翻倒
mm 允许偏差/mm
倾跌的高度
工作状态
0或1
a
试样的四个底角、四条底边各跌一次。 6试样的四个底边各翻倒一次。
2 GB/T12085.3—2010
4.4条件试验方法33：自由跌落
条件试验方法33自由跌落的严醋等级按表5，适用于在正常贮存条件下带包装的光学仪器，试样跌落次数为2次。若要增加跌落次数则应在有关标准中指明跌落次数，推荐选用的跌落次数为：10、 20,50。
表5 02 50 ±5
06 1000
严酷等级
01 25
03 100
04 250
05 500 ±10
mm 允许偏差/mm
跌落高度
0或1
工作状态带包装的试样质量：/kg
≤50
《20
≤100
500
>500
200
注：贮存容器不作为外 包装。 选择严醋等级的建议。 条件试验方法34弹跳
4.5
条件试验 法34弹跳的严酷等级按表6。
试验应按GB/242339规定进行：弹跳工作台的双振幅为25.5mm 0.5mm，频率为4.75Hz士 0.05Hz.
01 15
严酷等级
03 180
02
暴露时间
110% 0或1
允许偏差
工作状态
注：优先选用"02”严酷等级 录满时间应均勾分配给每个所需暴露表面 4.6条件试验方法 35：恒加速度
条件试验方法35值加速度的严酷等级按表7。
表7
02 100
05 1000 100
06 2000 200
01
严酷等级
03
200 20
500 50
50
m/
加速度
g的倍数
10
>10* 0或1或2
沿各轴线方向暴露时间/s
工作状态
在达到标称的转数后开始计暴露时间。 4.7条件试验方法36：扫频振动（正弦） 4.7.1总则
条件试验方法36扫频振动（正弦）的严酷等级按表8（大位移振幅的振动不强调用于光学仪器）。 在特殊情况下参照GB/T2423.10中表4或图1。 4.7.2扫频振动（正弦）试验
条件试验方法36的扫频振动（正弦）的严酷等级按表8，典型应用见表9。
3 GB/T12085.3—2010
表8
严酷等级位移/mm
02 03 04 05 06 07 08 09 10
01
0.035 0.075 0.15 0.15 0.15 0.15 0.35 0.35 0.35 1. 0 5 10 20 20
m/s? g的倍数 10Hz~55Hz
20 50 50 50 2
加速度
0.5
2
-
2
5
5
5
5
20
各轴上每频 10Hz~150Hz 带的赖率周期数
20
2
10Hz~500Hz 10Hz~2000Hz
10
10
2
10
10
工作状态
0或1或2
规定的赖率周期数的扫描速率应为每分钟1个倍赖程。
表 9
带/Hz 10~55 10~150 10~500 10~2000
应用举例
装在船和舰艇上的或大型旋转机附近用的和一般工业用的仪器一般工业用和地面车辆上用的仪器一般航空用和特殊应用的地面（如有轨车辆）的设备高速飞行器和导弹上的装备以及类似气垫船的特殊车辆设备
4.7.3特性频率的振动疲劳试验
特性频率的振动疲劳试验按表10。除4.7.2规定的不能执行之外，试样按表10规定时间沿每根轴线进行振动。如要根据试样位置决定特性频率，则该频率应在有关标准中规定。若使用一个以上特性频率，则暴露时间应分配给每一个频率，并在有关标准中作出规定。
表10
加速度
从表8中选择
min 允许偏差
10
30 ±10%
90
特性频率的暴露时间
4.8 条件试验方法37：宽带随机振动（数字控制）
条件试验方法37宽带随机振动（数字控制）的严酷等级按表11～表13。 表11～表13规定的总的条件试验时间与相关标准中规定的条件耗费是相等的。
表11
严酷等级
01 0.02 1. 6
02 0.05 2.6
03 0.2 5. 1
04 0. 2 5.1
加速度平方额谱密度/g/Hz
均方根加速度：/g 率范围(f~fz)/Hz
20~150
min 允许偏差
10
10
10
30
沿各轴的条件试验时间
±10% 0或1或2
工作状态
8这些值与矩形频谱有关。
7 GB/T12085.3—2010
表12
12 0. 01 2.2
13 0.05 4.9 20~500 10 ±10% 0或1或2
14 0. 05 4.9
15 0.05 4.9
11 0.005 1.6
严酷等级
加速度平方频谱密度g/Hz
均方根加速度/g 频率范围（ff2)/Hz
90
10
30
min 允许偏差
10
沿各轴的条件试验时间
工作状态
点这些值与矩形频谱有关。
表13
26 0.05 10
24
25*
严酷等级
21 0.001 0.01 1.4
22
23 .0.01 0.05 0.02
加速度平方频谱密度/g./Hz
均方根加速度/g 频率范围（fi~f)/Hz
10
6.3
4.5
4.5
20~2000 30
90
90
10
30 ±10% 0或1或2
10
min 允许偏差
沿各轴的条件试验时间
工作状态
a用于导弹和喷气飞行器。 b这些值与矩形频谱有关。 试验程序
5
试验应符合相关标准和GB/T12085.1的要求。 6环境试验标记
环境试验标记应符合GB/T12085.1的规定。 示例：光学仪器抗冲击环境试验，条件方法30、严酷等级01、工作状态1的标记为：
环境试验GB/T12085-30-01-1
有关标准应包括的内容
7
a) 环境试验标记； b) 试样数量； c) 数据要求按表1； d) 条件试验方法30和31：暴露的轴线和方向； e) 条件试验方法32：给出倾斜的边和试验次数； f) 条件试验方法33：条件试验前后的包装条件、试验次数及暴露的边和角、表面数； g) 条件试验方法34：待暴露的表面； h) 条件试验方法35：试样暴露的轴线； i) 条件试验方法36和37：试样暴露的轴线； j) 条件试验方法36：规定每个特性频率的暴露时间，适合试样安装部位的特性频率； k) 预处理；
5
