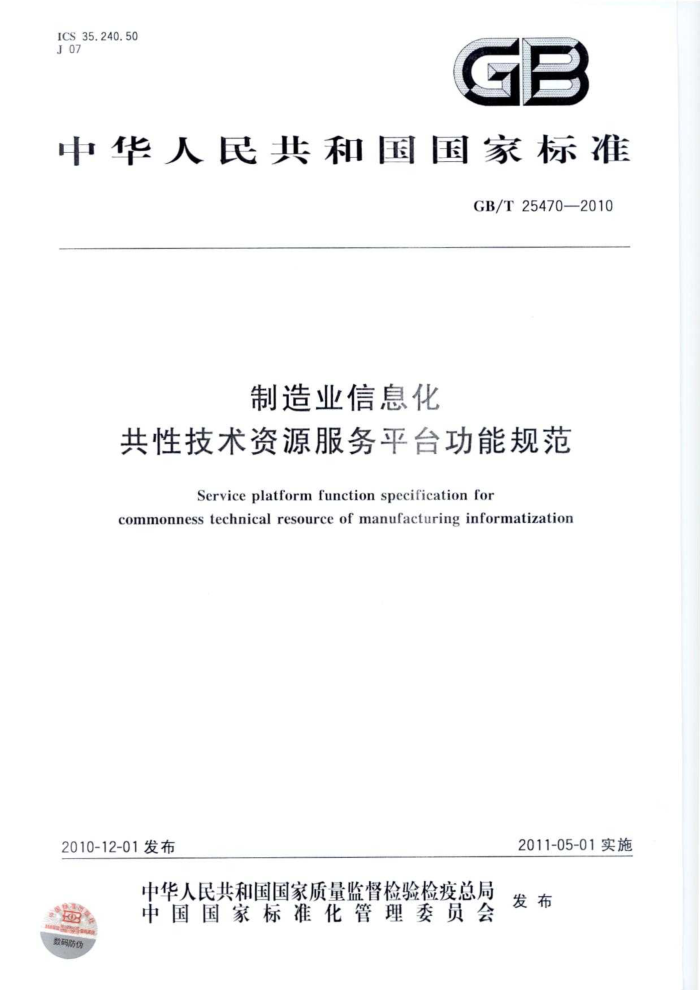

ICS35.240.50 J07
GB
中华人民共和国国家标准
GB/T254702010
制造业信息化
共性技术资源服务平台功能规范
Service platform function specification for
commonness technical resource of manufacturing informatization
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伪 GB/T25470—2010
目 次
前言引言 1
Ⅱl
范围 2 术语和定义
缩略语共性技术资源服务平台的主要功能共性技术资源服务平台的框架
3
4 5
5.1 概述 5.2 框架结构各部分功能说明 5.2.1 资源层 5.2.2 业务逻辑层 5.2.3 用户接口层 5.2.4 权限管理 5.2.5 可信度策略 5.2.6 错误与异常处理 5.2.7 日志服务 6数据组织
.
中
安全标准 7.1 般标准 7.2 物理安全 7.3 网络安全 7.4 主机安全 7.5 Web安全 7.6 加密 8技术培训和咨询参考文献
7. GB/T25470—2010
前 言
本标准由中国机械工业联合会提出。 本标准由全国自动化系统与集成标准化技术委员会归口（SAC/TC159）。 本标准负责起草单位：北京机械工业自动化研究所、东南大学。 本标准主要起草人：王茜、黎晓东、杨书评、远铮。 GB/T25470—2010
引言
制造业信息化共性技术资源服务平台是指由行业协会、企业、高等学校、科研院所以及其他社会团体独资或者合资兴办的，以当地的优势产业，或已具备较大产业规模的中小企业产业集群为服务对象的，能够提供：
研究开发的结果：技术推广：设备共用：
产品检测：
信息服务：技术咨询。
等多方面共性技术支持服务的、开放式技术支持服务平台。 本标准针对我国制造企业信息化的特点，规范了实现制造业共性技术服务资源平台的相关术语，给
出了服务平台的功能规范和体系结构，定义了服务平台各服务单元的功能描述、基本技术特征和规范。
本标准的制定为促进制造企业共性技术支持服务平台的建设，特别是推动中小企业自主创新联合创新、引进消化吸收再创新提供参考指南：使开放式共性技术支持服务机构可以根据本标准中列出的每条规范提供系统集成服务：监测机构将会对共性技术资源服务平台进行评测：使共性技术资源服务平台的使用者可以遵循规范充分利用平台。
1 GB/T25470—2010
制造业信息化
共性技术资源服务平台功能规范
1范围
本标准给出了制造业信息化共性技术资源服务平台的体系结构，规定了制造业信息化共性技术服务平台各部分的功能以及提供的服务。
本标准适用于与制造业信息化技术相关的科研、生产、工程、管理、经营、教育等部门。 2术语和定义
下列术语和定义适用于本标准。
2. 1
Web服务Web Service Web Service是在Internet上进行分布式计算的基本构造块，是部署在Web上的组件，通过SOAP
在Web上提供软件服务，使用WSDL文件进行说明，通过UDDI进行注册。
［微软MSDN
2.2
服务Service 为了满足消费者特定目的，执行特定的功能或任务。它是发生在相互独立的行为主体间的一种互
动，是一个需求-解决过程。
［微软MSDN
2.3
面向服务的架构Service-OrientedArchitecture SOA是一种以服务为中心，业务驱动的IT架构。为了完成企业某特定任务的业务被组件化成粗
粒度的，自治的、可复用的服务和流程逻辑。基于流程的逻辑，服务之间以动态的方式遵循相关标准进行交互。根据企业的需求可以动态调整业务流程逻辑以获取企业的最大利润。SOA代表一个开放的、 敏捷的，可扩展的、可联邦的，可组合的架构。
http:.//www.ibm.com/developerworks/cn/webservices/ws-theme/ws-soa.html]
2.4
元数据Metadata 专门用来描述数据的特征和属性的数据，即数据的数据。本标准中服务的XMLSchema、服务的
WSDL、服务WS-Policy等数据内容一起构成Web服务的元数据。 2.5
业务活动BusinessActivity 指参与者遵循某种协议所定规则的复杂活动，业务活动管理复杂的，长期运行，具有不同数量的参
与服务的活动。
[BPEL 2.0.Web Services Business Process Execution Language Version 2.0-OASIS Standard 11 April 2007Availableat:http://docs.oasis-open.org/wsbpel/2.0/OS/wsbpelv2.0-OS.htmll 3缩略语
WS
Web服务Web Service
1 GB/T25470—2010
Web服务定义语言Web ServiceDefinition Language 业务流程执行语言 Business Process Execution Language 简单对象访问协议SimpleObjectAccessProtocol 统一描述，发现和集成Universal Descriptian，Discovery，and Integration 用户界面UserInterface 业务逻辑Business Logic 资源访问Resource Access 对象-关系映射Object-RelationMapping
WSDL BPEL SOAP UDDI UI BL RA ORM
4共性技术资源服务平台的主要功能
共性技术资源服务平台的主要是为制造业产业集群的企业提供一个数据、资源、服务共享的平台，具体功能如下：
a) 提供新的经济增长点。通过网络向平台用户提供研究、开发或消化再创新所得的市场前景好
的新技术、新产品、新工艺、新材料，为所属产业集群寻找新的经济增长点提高产业集群整体技术水平 为推动所属产业集群的发展提供技术支撑；
b）提供技 木服务 通过网络，组织和运用国内外的技术和智力资源，广泛开展多种形式（包括与
国内外高校科研机构及企业）的技术交流与合作，解决技术难题和关键技术，为产业集群的企业提供相关的技术服务
）提供立用系统服务。 通过网络，为区域范围/集群企业提供各类应用系统服务（例如，ERP系
统、CRM系统、SCM 系统、物流系统等）管理业务流程、业务数据、进行决策支持：
场信息、人才信息、各类标
d) 提供综合信息。收集分 所属产业集群相关的国际国内技
准信息，研开究行业发展动态 为所属产业集群的技术发展和产品开发决策提供咨询和建议； e）提供人才培养。利用国内外高校和社会资源，开展技术管理销等多方面多层次的人才培
训，为所属广业集群企业的发展培养各类高素质的人才
5共性技术资源服务平台的框架 5.1概述
共性技术资源服务平台应具有以下特点，以便为用户提供良好的服务有效高效地发挥平台的作用。
a) 先进性
平台基于标准的可重用服务组件库，以及开放式体系结构，使新建立的平台能够最大限度地适应今后的发展变化需要。
b）可移植性
平台具有可移植性，使之可以正常运行在包括Windows系列、Unix系列以及Linux系列在内的众多操作系统平台之上，最大限度的保护用户投资，充分利用用户资源。
c可重用性
平台可提供可重用服务组件库和图形开发工具，无需编程就可以快速构建各种复杂应用，缩短开发周期，降低开发成本。
d）开放性、可扩展性
平台采用多层体系架构，充分保证平台的可扩展性：用户可以在平台安全机制的前提下访问平台，申请各类服务。
e）安全性、可靠性
平台提供各种机制（如，加密、安全认证：数据包的分割和组装、断点续传等）保证数据传输中的
2 GB/T25470—2010
数据安全性和可靠性。 系统的可管理性平台应具有统一的远程部署、监控、测试、开启服务等集中管理功能
g）采用ASP增值服务理念进行设计 5.2框架结构各部分功能说明
制造业信息化共性资源服务平台的体系结构如图1所示。分为三个层次，从下向上分别为：资源层（包括物理资源层和资源访问层）业务逻辑层（包括业务服务层和业务流程层）和用户界面层。
用户接口层
服务入口服务实体
浏览器
Service接口
表示层
服务入口服务实体
访间 访间 访间
访向接口 接口 接口 接口
DB +
体
业务逻辑层
业务流层
错
首汉与异常处
可
C
配 权 A 志服
信度筑
置 管
实
体 理 路 安
业务功能层，
理
目录服务
数据交换服务 UDDI注册服务）
基础信息资源 用户管理服务 付费服务
服务
资源层资源访问层
服务实体
业务实体管理
配
数据库等综合信息访间接口 ORM
服务
置访间接 访间
关系子层
DB适配器
接
口
物理资源层
设备资源 网络资源 人力资源
DR
xm
器材设备数据资源
服务入口
服务实体
图1制造业信息化共性技术资源平台体系结构
5.2.1资源层
资源层由两部分组成：物理资源层和资源访问层。 ad 物理资源层
整个平台的运作需要有相关的物理资源支撑，它们是： 1）设备资源：支撑共性技术资源服务平台功能正常运行的设备，详细包括设备驱动完成的功
2 GB/T25470-—2010
能、输入输出数据、设备运行时的配置信息与运行数据。 网络资源：支撑共性技术资源服务平台功能正常运行的网络资源，详细包括网络拓扑结
2
构、传输媒介、使用的节点数、数据吞吐量。 3） 器材设备：支撑共性技术资源服务平台功能正常运行的器材，详细包括器材处理速度、容
量等信息。 40 人力资源：支撑共性技术资源服务平台功能正常运行的人力资源，详细包括岗位、职责、权
限、流程定义与设置等。 5） 数据资源：采用数据库、文件等方式对数据、各类配置信息、综合信息、服务实体或流程逻
辑进行持久化存储。 资源访问层资源访问层负责提供全面的资源访问功能支持，并向上层屏蔽资源的来源。各种设备、网络、 器材、人力应该配有相应的访问接口。作为资源层的重要数据资源，由业务实体管理器统一管理，它具有个访问接口： 1 数据库等综合信息访问接口：访问数据库（和文件系统）中的数据。根据不同的数据库
6
（和文件系）选用不同的适配器：服务访间接口访问内部资源）层中的服务或外部的服务，服务可以是费留系统、各类应用服务等等：
2)
3) 配置访问接口：从配置文件中获取/保存配墅对象
5.2.2业务造辑层
业务逻辑层按照预定的业务逻辑处理用户接口层提交的请求。图2是业务逻辑层的框架。业务逻辑层分为两部部分：
Nb
BL
业务流会
业务功能层
目录服务
UDDI注册服务 UDDI服务注册
数据交换服务
目录注册 目录查询目录查询 目录维护
中心
建模工具
映射工具
转换引擎
基础信息资源服务
资源上传资源
资源浏览资源更新
用户管理服务
付费服务
用户登录
用户注册
帐务管理子系统收费子系统
图2业务逻辑层框架
