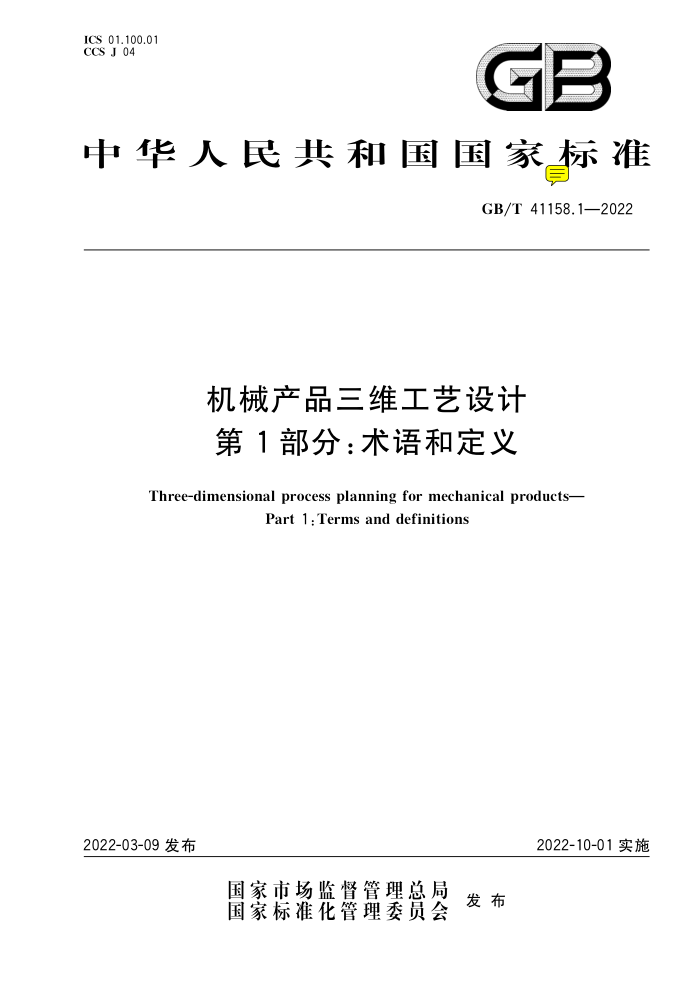

ICS 01.100.01 CCS J 04
C
中华人民共和国家标准
GB/T 41158.1—2022
机械产品三维工艺设计第 1部分：术语和定义
Three-dimensional process planning for mechanical products-
Part 1 : Terms and definitions
2022-10-01实施
2022-03-09 发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 41158.1—2022
目 次
前言引言 1 范围
1
规范性引用文件基础术语模型术语清单术语数据术语参考文献· 索引
2
3
4
·
5
3
6
Y GB/T 41158.1—2022
前言
本文件按照GB/T 1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件为GB/T 41158《机械产品三维工艺设计》的第1部分。GB/T 41158已经发布了以下部分：
第1部分：术语和定义；第 2部分:通用要求; -第3部分:模型构建; 第4部分：工艺符号与标注；第5部分：详细设计；第6部分:数据要求; 第7部分：发放要求
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国技术产品文件标准化技术委员会（SAC/TC 146)提出并归口。 本文件起草单位：内蒙古第一机械集团股份有限公司、中机生产力促进中心、徐工集团工程机械股
份有限公司、中国电子科技集团公司第三十八研究所、中车株洲电力机车有限公司、南京骐骏软件有限公司、山东山大华天软件有限公司、上海湃睿信息科技有限公司、中车戚墅堰机车有限公司、北京自动化控制设备研究所。
本部分主要起草人：杜劭峰、马涛、潘康华、陈杰、赵正龙、张红旗、唐微、邵晓东、刘军、曾祥宇、 施国友、张智普、陈素军。
1 GB/T 41158.1—2022
引言
随着三维计算机辅助设计(CAD)技术的逐步应用和推广，以及基于模型定义（MBD)技术在制造业企业内的实施，机械产品的研制模式和研制流程发生了重大变革，三维数字化模型已经取代二维图纸，逐渐成为产品研制的唯一依据,这无论在技术上、管理上还是思想观念上，都是一个巨大的变革。这种变革使得传统的二维工艺设计标准已难以适用于三维环境下的工艺设计。为有效解决制造企业三维工艺设计技术应用瓶颈问题,推动三维工艺设计技术的普及与工程化应用，制定了GB/T 41158《机械产品三维工艺设计》。依据机械产品开展三维工艺设计的工作过程，拟由 7个部分组成。
第1部分:术语和定义。目的在于规范与机械产品三维工艺设计相关的术语和定义,统一相关概念，避免由于概念和术语不明确而造成的交流困难、歧义和误解。 第2部分:通用要求。目的在于机械产品三维工艺设计的分类、一般流程以及各关键环节的通用要求,着重解决机械产品三维工艺过程中存在的共性问题,给出相关技术要求。 第3部分：模型构建。目的在于规范机械产品三维工艺设计中工序、工步模型如何构建和转换，着重解决机械产品三维工艺设计过程中工序、工步模型构建的流程和共性要求等问题，避免由于设计习惯不一致造成的返工。 第4部分：工艺符号与标注。目的在于规范机械产品三维工艺设计中机加工、钣金、焊接和装配等典型工艺符号的符号内容、表示法和三维标注要求，为三维环境下工艺符号的标注提供依据和指导。 第5部分：详细设计。目的在于规范机械产品三维工艺设计过程中针对机加工、钣金、焊接和装配等典型工艺设计的基本流程和技术要求，为机械产品三维工艺设计详细设计提供依据和指导。 第6部分：数据要求。目的在于规范机械产品三维工艺设计中数据的分类、数据交换与共享要求，着重解决机械产品三维工艺设计过程中各阶段数据传递交付物不清晰、数据不完整等问题。 第7部分：发放要求。目的在于规范机械产品三维工艺设计中工艺结果发放相关的发放内容、 发放形式和技术要求，为三维环境下工艺结果的发放提供依据和指导。
II GB/T 41158.1—2022
3.7
标注annotation 无需手工或外部处理即可见的尺寸、公差、注释、文本和符号。 ［来源:GB/T 24734.1—2009,3.1_
3.8
工艺信息框格 technology information frame 通过将某些工艺信息要素进行有序编码排列的表达工艺信息的模块化方法。
3.9
装配仿真assembly simulation 对装配模型进行装配分析与模拟的活动。 注：该活动包括一次或多次的装配顺序规划、装配路径规划以及装配过程仿真等，用于装配干涉检查和装配工艺优
化等目的。
3.10
工艺仿真process simulation 利用计算机数字化手段，对制造工艺进行数值模拟的活动。
3.11
三维工艺应用three-dimensional process application 三维工艺设计结果数据在制造、检验、服务等环节应用的过程。
3.12
三维工艺发放three-dimensional process distribution 将设计环节完成并通过审批的三维工艺数据，向制造、检验、服务等环节进行传递的过程。
4模型术语
4.1
设计模型　design model 完整表达产品几何信息、标注信息和属性的三维模型。
4.2
工艺模型 ! process model 以三维模型为核心，集成工艺设计信息，反映产品或零部件制造过程的三维模型集合。 注：工艺模型一般包括毛坏模型和工序模型等。
4.3
毛坏模型blank model 表达毛坏材料、形状、尺寸和技术要求等信息的三维模型。
4.4
工序模型 in-process model 产品工艺过程中能够承载某一具体工序工艺信息的三维模型。
4.5
工步模型 step model 在工序中表达某一具体工步工艺信息的三维模型。
4.6
工艺资源模型 process resource model 描述产品工艺设计过程中工艺装备等资源的三维模型。
2 GB/T 41158.1—2022
5清单术语
5.1
物料清单bill of material;BOM 生产过程中,列出装配的部件所用的配件、零件和材料的项目及其数量的清单。 来源:GB/T 18725—2008,3.32
5.2
工程物料清单 engineering bill of material; EBOM 包含按设计要求划分而成的结构和零部件的组成关系，反映产品的属性和零件间设计关系的物料
清单。
［来源:GB/T 28282—2012,3.1]
5.3
工艺物料清单 process bill of material ; PBOM 包含EBOM的部分属性信息，工艺组件和零部件工艺分工路线等工艺信息，反映生产交付顺序的
物料清单。
［来源:GB/T 28282 一 2012,3.2
6数据术语
6.1
设计数据　design data 在产品设计过程中产生的，用于描述产品几何特性、功能特性和物理特性的数据。
6.2
工艺数据 process data 在产品工艺设计过程中产生的数据。 ［来源:GB/T 4863—2008,3.1.38]
6.3
工艺基础数据 process basic data 在工艺设计过程中作为基础要素调用的,描述工艺信息类型的数据。 注：常见的工艺基础数据包括加工方法符号、刀具符号、加工方法符号、工艺参数类型等。
6.4
工艺资源数据 process resource data 描述工厂内用于实现制造过程的各类实体的数据。 注：常见的工艺资源数据包括工厂、工作中心、设备、工装夹具、模具、刀具、量检具、原材料、辅件、辅料等。
6.5
三维工艺设计数据three-dimensional process design data 经三维工艺设计生成的工艺数据。 注：三维工艺设计数据主要包含三维工艺模型、结构化工艺规程和三维工艺发布数据等。
6.6
检验数据　inspection data 以产品的设计数据和工艺数据为基础，在产品的检验规划设计中产生的，用于指导检查和测量过程
的数据。
3
