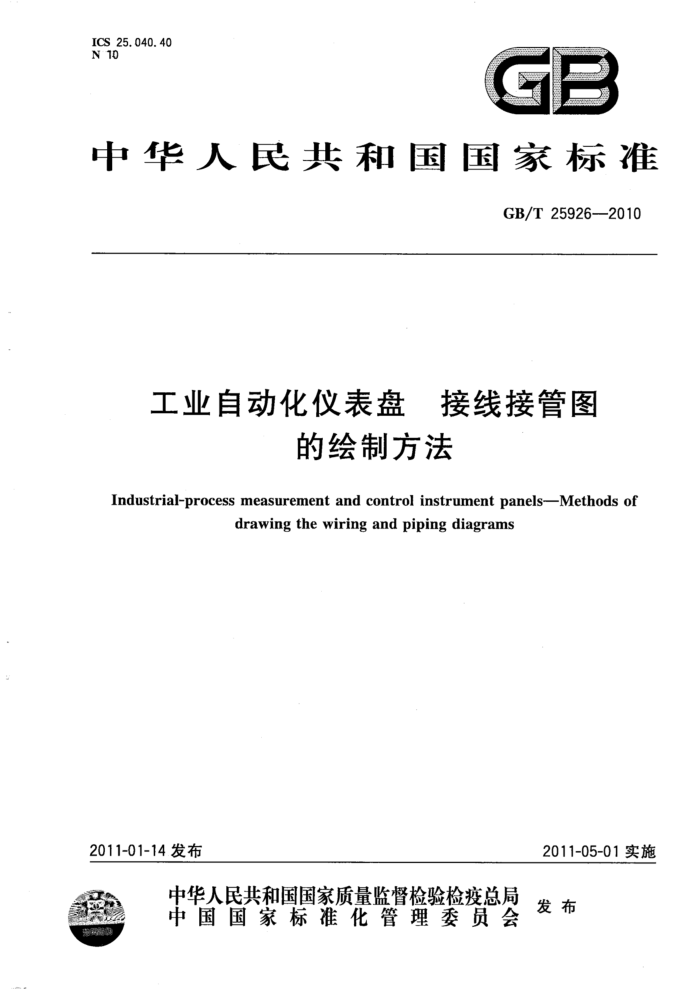

ICS 25.040.40 N10
GB
中华人民共和国国家标准
GB/T25926-—2010
工业自动化仪表盘 接线接管图
的绘制方法
Industrial-process measurement and control instrument panels-Methods of
drawing the wiring and piping diagrams
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 259262010
前 言
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。 本标准负责起草单位：上海工业自动化仪表研究所。 本标准参加起草单位：上海仪器仪表自控系统检验测试所。 本标准主要起草人：李明华、蔡闻智、肖红练。 本标准为首次发布。 GB/T 25926—2010
工业自动化仪表盘接线接管图的
绘制方法
1范围
本标准规定了安装在仪表盘上的工业过程测量和控制仪表、电器元件及仪表附件（简称项目）接线、 接管图的表示方法、绘制细则和图示方法。
本标准适用于工业自动化仪表盘接线、接管图的绘制。 控制台（柜)接线、接管图的绘制也可参照采用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2625一1981过程检测和控制流程图用图形符号和文字代号 GB/T4728（所有部分）电气简图用图形符号（IEC60617database，IDT） GB4884绝缘导线的标记（GB4884—1985，eqvIEC60391：1972) GB/T25927一2010工业自动化仪表盘盘面布置图的绘制方法
3 术语和定义
下列术语和定义适用于本标准。
3. 1
项目item 用于在图上以一个图形符号表示的元件、设备、装置、单元等。
3. 2
项目代号i item code 一种特殊的代码，用以标志图、图表中和设备上的项目。
3. 3
位置代号 positioncode 项目在组件、设备、系统中的实际位置的代号。
3. 4
端子代号terminalcode 用以同外电路进行电连接的导电体的代号。
3.5
穿管接头代号 conduit joint code 用以同外管路进行管路连接的管接头的代号。
4表示方法 4.1接线、接管面的展平
接线、接管面的展平是按照仪表盘的结构特征和采用的接线、接管方式，以仪表盘后视方向，取主要
1 GB/T25926—2010
接线、接管面为基准，向左右，上下展平与布图，如图1。
a）接线、接管面的展平应包括仪表盘背面接线、接管图、仪表盘内接线、接管图； b) 对于无接线、接管的面，允许在展平时省略； c）各个接线、接管面应用文字注明，名称应根据仪表盘正视方向命名。
盘顶内侧
盘顶
后右门背视 右壁内侧 左壁内例 后左门背视
盘正面背视
右壁
盘底内侧
b）接线、接管面的展平示意图
a）仪表盘结构示意图
图1接线、接管面展平示意图
4.2仪表盘背面接线、接管图
仪表盘背面接线、接管图是盘面布置图翻转180°而成的，其项目的绘制方法应符合GB/T25927的规定。
a） 仪表盘背面接线、接管图上项目的位置应与盘面布置图上项目的位置相对应； b） 仪表盘背面轮廊框用细实线表示； c) 仪表盘背面项目用粗实线表示，并填写位置代号与文字代号； d）盘面项目用细实线表示，并填写位置代号。
4.3仪表盘内接线、接管图
仪表盘内接线、接管图是不包括盘背面接线、接管图的展平图。
仪表盘内接线、接管图的轮廊线用细实线表示；
a)
b）仪表盘内接线、接管图中的项目用粗实线表示，并填写位置代号与文字代号； c）在不引起混淆时，允许仅标注位置代号。
4.4项目表示方法
项目表示方法应符合GB/T25927--2010中6.4的规定。 4.5端子表示方法
端子一般用图形符号与端子代号表示，如图2a)；当用省略空端子表示端子所在的项目时，如图2b）；当用简化外形表示仪表设备所在的项目时，可不画端子符号及端子代号，仅用线头数量表示，如
图2c)。
12567 —！ b）省略空端子表示方法图2端子表示方法
1234567
a）端子表示方法
c）简化仪表端子表示方法
2 GB/T 259262010
4.6导线表示方法
导线采用下列方式之一表示：
连续线：表示端子之间的实际导线，如图3a）；
a)
b）中断线：把表示端子之间导线的线条中断，在中断处标明导线的去向，如图3b)； c) 粗实线：表示线束、导线组、电缆。在不致引起误解的情况下，也可部分采用粗实线，如图3c)。
24
.25
24
25
43
12345 1234
112
4
12345 1234 0 a）连续导线表示方法
R
0 LR
107
25:1 b）中断导线表示方法图3导线表示方法
24:2
c）单线表示方法
4.7导线标记表示方法
导线标记的表示方法应符合GB4884的规定。导线的主标记反映导线、导线束两端与项目的连接关系，导线的补充标记只是表明导线的电功能，常用主标记表示方法如表1所示。
表1导线标记表示方法
序号
说 明
图示方法
名 称
78
1-8
8
3-9
6
90
从属两端标记
39
D
A
A,5D8
5 6
Ar5D8 Ag-6D9
2 Ag-6-D9[ 3
组合标记
2
10
不需要接线图的标记表示方法
1O
9
1
23
6 10 tD 7
独立标记
3
D
B
8 99
1 2
从属本端标记
10 D
3F 3 A 17D8
需要接线图的标记表示方法
邹
3Dg 2
从属远端标记
5
10 D
A
3 GB/T25926—2010
5绘制细则 5.1 单元示意图的基本绘制方法
单元示意图的绘制应符合以下要求： a）单元示意图应提供仪表、电器元件、仪表附件内部基本接线特征和各接点的相对位置，如
图4a); b) 对需标明接点号的接点，其图形符号中所填的序号应与实物相符，如图4b)； c) 有接线点编号的电器元件可不画出内部基本特征，如图4c)和图4d)； d) 简单的电器元件，在不会引起混淆的情况下，可不标注编号，如图4e）； e) 在同一张图纸上，接线点与管接头的图形符号应加以区别，如图4f)。
12 TR203
8 10 3 11 4 12 5 13 6 14 7 a）电子式记录仪
9 2 1
678910
b)按钮
c）继电器
气管接口
电接线端子
112
f)气动式记录仪
d)信号灯
e）电铃
图4单元示意图的基本绘制方法
5.2部件图形
单元示意图内部件的图形（如线圈、触点等）应符合GB/T4728的规定。 5.3层叠项目绘制原则
垂直于接线面多层叠装的项目，为了便于识图，在示意图中可用翻转、旋转或移开的方法表示出这些元件，并加以说明。
a）有明确接线点编号并有接点图的元件，按产品接点图绘制； b) 无明确接线点编号的元件，应以操作件为准，将靠近操作件的接线点绘于上方，远离操作件的
接线点绘于下方，并表示出内部基本特征及给出接线点编号； c) 必要时可把这些项目逆时针旋转90°； d）必要时可延长被遮盖的接点以表明各层关系。
5.4简化画法
同一图形符号连续重复时，可采用简化画法。 5.5接线端子图形符号
仪表盘的外部出线及跨盘连接线一般经过接线端子引出，接线端子图形符号见表2。
4 GB/T25926—2010
表2接线端子图形符号
名 称
序号
图形符号
说 明
普通接线端子
允许连接处用红笔涂覆
连接接线端子
2
o
可调电阻接线端子
试验接线端子
试验连接接线端子
5
开关接线端子
熔断器接线端子
X
:
铭牌端子
*处可填写标记内容
区
作铭牌端子时，可标记内容
终端端子
