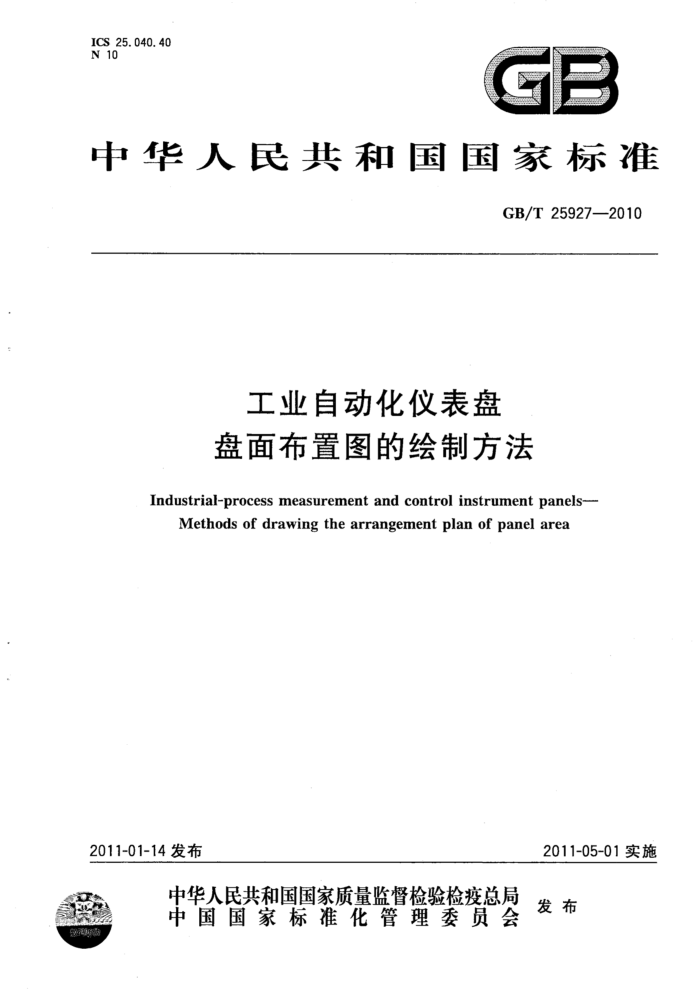

ICS25.040.40 N 10
GB
中华人民共和国国家标准
GB/T25927—2010
工业自动化仪表盘盘面布置图的绘制方法
Industrial-process measurement and control instrument panels-
Methods of drawing the arrangement plan of panel area
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 259272010
前 言
本标准以JB/T13961991为基础，参考并引用了GB/T2625《过程检测和控制流程图用图形符号和文字代号》、GB/T4457《机械制图》、GB/T4728《电气简图用图形符号》等标准的有关内容制定而成。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准负责起草单位：上海工业自动化仪表研究所。 本标准参加起草单位：上海仪器仪表自控系统检验测试所。 本标准主要起草人：李明华、蔡闻智、肖红练。 本标准为首次发布。 GB/T25927-—2010
工业自动化仪表盘盘面布置图的绘制方法
1范围
本标准规定了安装在工业自动化仪表盘上的工业过程测量和控制仪表、电器元件和仪表附件（简称项目）的图形符号和文字代号及其盘面布置图的绘制方法。
本标准适用于工业自动化仪表盘盘面布置图的绘制。控制台（柜盘面布置图的绘制也可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T4457机械制图（所有部分） GB/T4728.2一2005电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号
(IEC60617database,IDT)
GB/T4728.3—2005电气简图用图形符号 第3部分：导体和连接件（IEC60617database，IDT） GB/T4728.4--2005电气简图用图形符号 第4部分：基本无源元件（IEC60617database，IDT） GB/T4728.6—2008 电气简图用图形符号 第6部分：电能的发生与转换（IEC60617database，
IDT)
GB/T4728.7—2008 电气简图用图形符号 第7部分：开关、控制和保护器件（IEC60617data- base,IDT)
GB/T4728.8—2008 电气简图用图形符号 第8部分：测量仪表、灯和信号器件（IEC60617 database,IDT)
GB/T4728.11—2008 电气简图用图形符号第11部分：建筑安装平面布置图（IEC60617data- base,IDT)
GB/T14690—1993技术制图比例(eqvISO5455：1979） 3术语和定义
下列术语和定义适用于本标准。
3. 1
图形符号graphicsymbol 由几何线条、图形或由它们和字符组成的一种特定标记。
3.2
盘面布置图 arrangementplan ofpanel area 由图形符号、位置代号及文字代号的组合来表示工业自动化仪表盘或控制台上安装的项目、对象功
能以及指明制造、施工、检验和安装等相关技术文件的特定图示。
1 GB/T 25927—2010
4图形符号 4.1工业过程测量和控制仪表用图形符号
序号
说明
图形符号
名称
引用标准 GB/T 4728.2—2005,
仪表
横装，矩形
轮廓内填人适当的符号或 S00060 代号以表示仪表的功能
b）竖装，矩形
b)
040101
S00059
c）方形
?
轮廊内填人适当的符号或 GB/T 4728.2—2005
圆形仪表
04-01-02
S00061
代号以表示仪表的功能
4.2电器元件及仪表附件用图形符号
序号
名称
图形符号
说明
引用标准
Q
钮子开关
04-02-01
04-02-02
转换开关
Q
主令开关
04-02-03
万能转换开关圆形
a)
0402-04
b）方形
b)
旋转式多点转换开关按钮 a) 圆形
0402-05
4
a)
b) ?
GB/T4728.11- 2008,S00475 S00476
b) 圆形带指示灯 c）方形
04-02-06
O
c)
d) 方形带指示灯
d)
2 GB/T 259272010
序号
图形符号
说明
名称
引用标准
按钮盒 a) 一般或保护型，示例为二个按钮
a)o b)o b）示例为二个按钮，其中一个带灯 [ o c) 密闭型 oa d）防爆型
04-02-07
GB/T 4728.11 2008 S00477
Q 限制接近的按钮(带玻璃罩等)
04-0208
带锁按钮 a）圆形
a@ b) [ b）方形
04-02-09
信号灯 a）圆形
aβ b>μ 人 C 几 b)
GB/T 4728.8 2008, S00965
04-02-10
b）方形闪光型信号灯 a）圆形
7
GB/T 4728.8- 2008, S00966
04-02-11
b）方形
光字牌 a）单件
a)
04-02-12
4X2
b) 组件(示例为横4竖2)
b)
GB/T 4728. 8- 2008, S01417 GB/T 4728.8 2008, S00973
音响信号装置 (电喇叭、电铃等)
04-02-13
蜂鸣器
040214
开关 a)单极开关
GB/T 4728.11 2008, S00468 S00469
a)
04-02-15
d 或 3 b)双极开关
） GB/T25927—2010
名称
序号
图形符号
说明
引用标准
连键开关 a) 自锁，示例为3个 b) 互锁，示例为3个
0402-16
>5 c) 油浸自锁，示例为5个 >5< d) 油浸互锁，示例为5个
GB/T 4728.8 2008, S00959
04-02-17
时钟
a）插座
)
GB/T 4728.3 2005, S00031 GB/T 4728.11- 2008, S00458 S00459 S00460
k §
b）多个插座(符号表示三个)
b)
0402-18
c)
c）带保护极的插座箱
GB/T 4728. 7 2008, S00362
04-02-19
熔断器
04-02-20
端子排
穿板接头排气动定值器减压阀切换阀
0402-21
0402-22
0402-23
GB/T 4728. 4 2005 S00555 GB/T 4728. 4-- 2005 S00567 GB/T 4728. 4 2005 S00583
电阻器
0402-24
电容器
0402-25
电感器
0402-26 GB/T25927—2010
序号
名称
说明
图形符号
引用标准 GB/T 4728. 4- 2005 S00561
040227
带滑动触点的电位器
形式1
GB/T 4728.6 2008, S00841 S00842
0402-28
双绕组变压器
形式2
+
形式1
GB/T4728.6 2008, S00878 S00879
0402-29
电压互感器
形式2
式
GB/T 4728. 6 2008, S00850 S00851
04-02-30
电流互感器
形式2
GB/T 4728. 8- 2008, S00913
电压表
040231
电流表
04-02-32
功率表
040233
在“*”位置中 GB/T 4728.8-
2008, S00910 S00911
其他附件
0402-34
填人其他附件图形符号 GB/T25927--2010
4.3其他图形符号
本标准未作规定的图形符号可参照04-02-34图形符号绘制。 4.4简略画法
在同一图形符号连续重复时，可采用简略画法（如04-02-18b)所示）。 5文字代号
文字代号用于表示仪表位号，由字母代号和数字编号两部分组成。 字母代号由表示被测变量或初始变量的第一位字母和表示功能的后继字母组成，或者由表示电器
元件及仪表附件的基本字母代号和辅助字母代号组成。
数字编号由区域编号和回路编号组成。一般情况下，区域编号为一位数字，回路编号为两位数字。 必要时，区域编号和回路编号的数字位数可增减。数字编号为阿拉伯数字。
区域编号可表示车间、工段、装置、系统、设备，甚至可兼表示其中二者。 工业自动化仪表盘盘面布置图的过程检测和控制项目用字母代号见表1。 工业自动化仪表盘盘面布置图的电器元件及仪表附件用基本字母代号见表2。 工业自动化仪表盘盘面布置图的电器元件及仪表附件用辅助字母代号见表3。
表1过程检测和控制项目用字母代号
第一位字母
后继字母功能报警供选用d 控制(调节)
字母代号
被测变量或初始变量
修饰词
分析喷嘴火焰电导率密度或比重电压(电动势)
A B c D E F G H 1 J K L M N 0 P Q R s T U
差(d)"
检测元件
流量尺度(尺寸) 手动（人工触发）
比（分数)(（f)。
玻璃
电流功率
指示。
扫描
时间或时间程序
操作器灯
物位水分或湿度供选用供选用压力或真空数量或件数放射性速度或频率
供选用节流孔试验点(接头）
积分、累计(q)
记录或打印开关或连锁
安全
温度多变量
传送多功能
6
