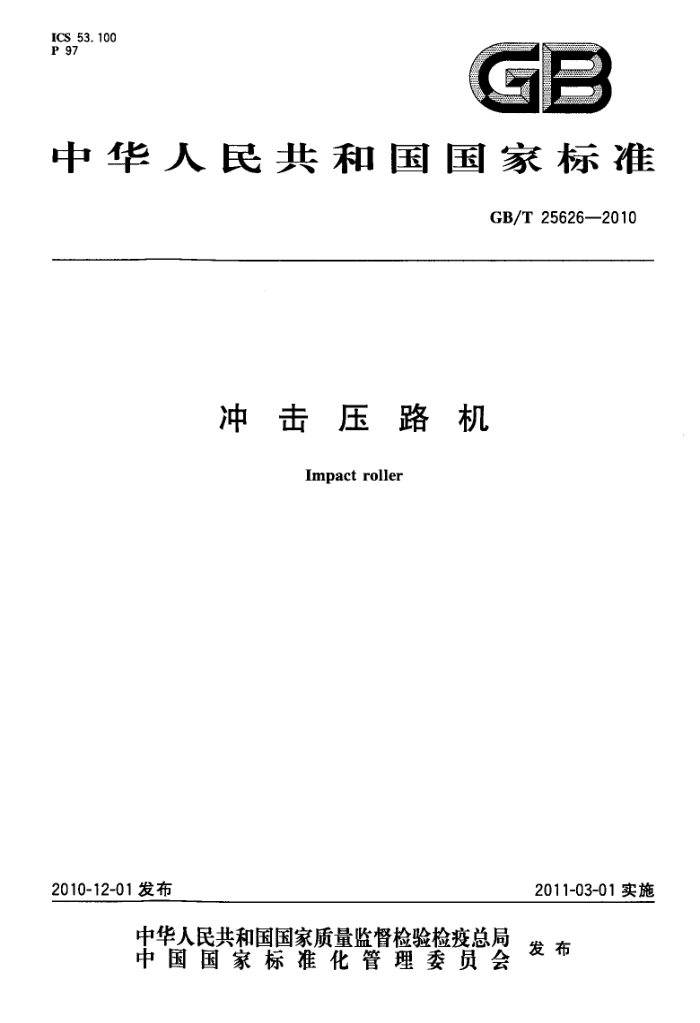

ICS 53.100 P 97
中华人民共和国国家标准
GB/T25626—2010
冲击压路机
Impact roller
2011-03-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 256262010
前 言
本标准的附录A、附录B和附录C是规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准起草单位：天津工程机械研究院、郑州宇通重工有限公司。 本标准主要起草人：阎垫、吴润才、李银凤、荆名温。 GB/T25626—2010
冲击压路机
1范围
本标准规定了冲击压路机的术语和定义、型号标记、要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于拖式冲击压路机，其他类型冲击压路机可参照使用。 冲击压路机的冲击碾压主要用于下列工况：
一地基冲击碾压；一土石混填，填石路堤分层冲压；路基补压； -旧砂石（沥青）路面冲压；
一旧水泥混凝土路面冲压；一风积沙、盐渍土等特殊土在试验段试验结果的基础上，经过充分论证方可实施。
1
不宜采用冲击压路机冲击碾压的工况：
一加筋土挡土墙路段；旧路改建中挡土墙、桥梁和涵洞等的承载力不足以承受冲击碾压荷载的路段； -含水量超出范围，经冲击碾压试验验证效果不明显的路段； -路基增强补压试验段冲击碾压20遍后平均下沉量≤30mm的路段；
建筑物安全间距不足的路段；有需要特别保护的建筑物路段。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有
的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T3766液压系统通用技术条件（GB/T3766—2001，eqvISO4413：1998） GB/T7920.5一2003土方机械压路机和回填压实机术语和商业规格（ISO8811：2000，MOD) GB/T8511--2005振动压路机 GB20178土方机械安全标志和危险图示通则（GB20178一2006，ISO9244：1995，MOD） GB/T21153土方机械尺寸、性能和参数的单位与测量准确度（GB/T21153--2007，ISO9248：
1992,MOD)
GB/T21154 土方机械 整机及其工作装置和部件的质量测量方法（GB/T21154--2007， ISO6016:1998,IDT)
GB/T22358土方机械 防护与贮存（GB/T22358—2008，ISO6749：1984，IDT） JB/T5946 工程机械涂装通用技术条件 JB/T5947 工程机械 包装通用技术条件
3术语和定义
GB/T7920.5确立的以及下列术语和定义适用于本标准。
3. 1
冲击压路机impactroller 有一个或多个，外廓表面由若干曲线为母线构成的柱面，转动时能产生冲击力的金属压轮，用于压
1 GB/T25626—2010
5要求 5.1基本参数
冲击压路机的基本参数见表1。
表1基本参数
冲击能量/kJ 20(三边形）
基本参数
25(五边形）
30（三边形）
冲击轮宽/mm 最小离地间隙/mm
900 300 ≥30 16. 2 750~800 3.5~4.0 4~6
900 200 ≥20 12.5 750~800 3.5~4.0 4~6
900 300 ≥25 25 750~800 3.5~4.0 4~6
几何参数
冲击能量/kJ 工作质量/t 轮胎充气压力/kPa 蓄能器充气压力/MPa 缓冲缸充油压力/MPa
5.2一般要求 5.2.1冲击压路机应按照经规定程序批准的图样和技术文件制造，并符合本标准的要求。 5.2.2 冲击压路机的外观涂装应符合JB/T5946的规定。 5.2.3冲击压路机的液压系统应符合GB/T3766的规定。 5.2.4指示标牌内容应便于观察；指示标牌应准确、清晰。 5.2.5所有要润滑的零部件应装有作用可靠、易于维护的润滑装置。 5.3性能要求 5.3.1冲击压路机液压系统密封性应可靠、稳定、无渗漏。作业试验和转场试验后，10min内液压系统渗漏量不得超过3滴。 5.3.2冲击压路机在拖行转圈作业和转场时行驶应平稳，各部件不应有破损和异响情况出现，并且装轮胎处的轮毂不应过热。 5.3.3冲击压路机应具有良好的压实效果，机器上应标识出不同土体条件下所压实的有效影响深度和有效压实厚(深)度。 5.3.4冲击压路机在400h工业性试验中应达到如下要求：
a) 平均失效间隔时间MTBF≥100h； b) 有效度（整机出勤率)K≥90%。
6试验方法 6.1试验条件和试验准备 6.1.1 试验中应准备执行的标准、冲击压路机的使用说明书、记录表格及必要的图纸资料等技术资料。 6.1.2 清洗试验样机，去除油污、泥土及其他污物。 6.1.3 试验中测量准确度应符合GB/T21153的规定。 6.1.4 试验环境如下：
a）气温不低于0℃； b) 风速不大于3m/s；
试验最好在无雨天气进行。若对人、冲击压路机以及试验场地无影响，小雨天气时也可进行试验。
c)
3
