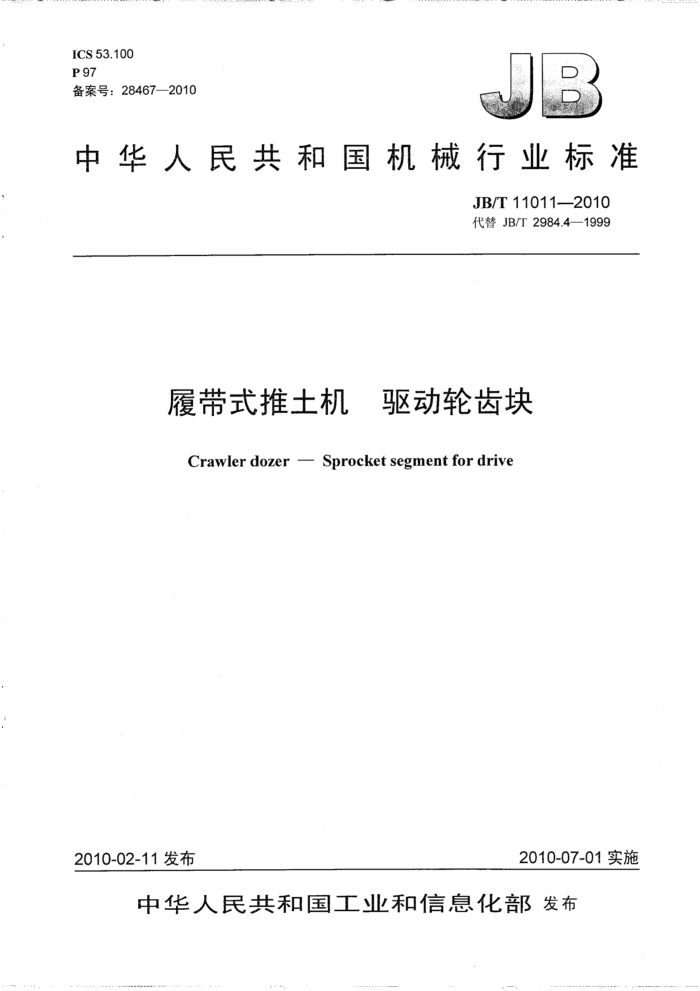

ICS 53.100 P 97 备案号：28467—2010
中华人民共和国机械行业标准
JB/T 11011—2010 代替JB/T2984.4—1999
履带式推土机 驱动轮齿块 Crawler dozer Sprocket segment for drive
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T11011——2010
次
目
前言 1 范围
t
规范性引用文件形式和尺寸要求
2 3
5 试验方法. 5.1 拉伸试验 5.2 冲击试验 5.3 硬度试验 5.4 无损检测， 5.5 材料试验 5.6. 齿根母线的平行度试验 5.7. 齿形精度试验 6 检验规则 7 标志、包装和贮存， 7.1 标志 7.2 包装， 7.3 贮存... 7.4 随机文件图1A型齿块（三齿）图2B型齿块（二齿），图3拉伸试验取样部位，图4冲击试验取样部位. 图5表面硬度与淬硬层深度试验位置图6齿根素线的平行度试验图7齿形精度试验示意图， JB/T11011—2010
前 言
本标准代替JB/T2984.4一1999《履带式推土机：驱动轮齿块》。 本标准与JB/T2984.4一1999相比，主要变化如下：
-对标准的英文名称进行了修改。 一对本标准内容所引用的标准和具体引用的条款重新进行了调整和修改。 -对4.2的“齿块用钢应符合GB/T3077中规定的40MnB或35MnB合金钢材料”改为“齿块推荐用钢应符合GB/T3077-—1999中规定的40MnB或35MnB合金钢材料”，并对标准的内容进行了相应修改。 对5.1的“齿块的拉伸试验应按GB/T228的规定进行，应在齿块上按GB/T228中的13号试样取样，”改为“齿块的拉伸试验应按GB/T228的规定进行，应在齿块上按GB/T228—2002 中的附录B进行取样”。 对5.4“无损检测”的内容进行了相应修改。 删除6.1中的“表面粗糙度”。 删除6.2。 对第6章的内容进行了重新修改。 对第7章的内容进行了重新修改。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：张志烁。 本标准所代替标准的历次版本发布情况为：
JB/T8294—1995; JB/T2984.4—1999。
II JB/T11011—2010
履带式推土机驱动轮齿块
范围
1
本标准规定了履带式推土机驱动轮齿块（以下简称齿块）的形式和尺寸、要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于功率大于或等于73.5kW（100马力）的履带式推土机的驱动轮齿块，其他履带式机械的驱动轮齿块也可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T228—2002金属材料室温拉伸试验方法（eqvISO6892:1998） GB/T229金属材料夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1:2006，MOD） GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、.C、D、E、F、G、H、K、
N、T标尺）（GB/T230.1—2009，ISO6508-1:2005，MOD)
GB/T3077-—1999合金结构钢（neqDINEN10083-1:1991） GB/T10561—2005钢中非金属夹杂物含量的测定标准评级图显微检验法（ISO4967:1998，
IDT)
JB/T11009 履带式推土机 驱动轮齿块用螺栓 JB/T11010 履带式推土机履带和齿块用螺母 JB/T 5947 工程机械包装通用技术条件形式和尺寸 3.1 齿块的形式和尺寸应符合图1、图2和表1的规定。
3
表1
单位：mm B型（二齿）
A型（三齿）
符号 t a ri di d2 do d3 ds ds bi
名称齿块节距齿顶厚度齿形半径齿顶圆直径齿根圆直径齿分圆直径齿口直径钻孔中心圆径钻孔直径钻孔边距
序号 1 2 3 4 5 6 7 8 9 10
216 216±0.7 10±0.7 37.4±0.7 880±1.0 794.6±1.0 868.55 750±0.1 700±0.2 23.5 t0.i 43.9 0J
228.6 228.6±0.7 12±0.7 39.5±0.7 1 011±1.0 912.2±1.0 991.15 862±0.1 800±0.2 26.5 t0.7 46.4 03
216 216±0.7 10±0.7 37.4±0.7 880±1.0 794.6±1.0 868.55 750±0.1 700±0.2 23.5 t0.5 43.9 0.1
203 203.2±0.7 按图样 35.2±0.7 889±1.0 810.8±1.0 881.12 755±0.1 705 ±0.2 23.5 0.1 40.9 0.3
1 JB/T110112010
表1(续）
A型（三齿）
B型（二齿）
名称相邻钻孔间隔钻孔距齿块侧隙齿面宽度凸缘宽度
序号 11 12 13 14 15
符 号 b2 b3 g Ci C2
216 87.7±0.2
203 81.8±0.2 162.6±0.2 0.1~1.0 87±0.7 20±0.3
216 87.7±0.2 174.1±0.2 0.1~1.0 90±0.7 22±0.3
228.6 92.9±0.2 184.5±0.2 0.1~1.0 103±0.7 24±0.3
0.1~1.0 90±0.7 22±0.3
G
口0.4
图1A型齿块（三齿）
3.2标记示例：
二齿B型，节距为216mm，安装孔相邻孔距为87.7mm的齿块，标记为：
齿块B216×87.7JB/T11011—2010
