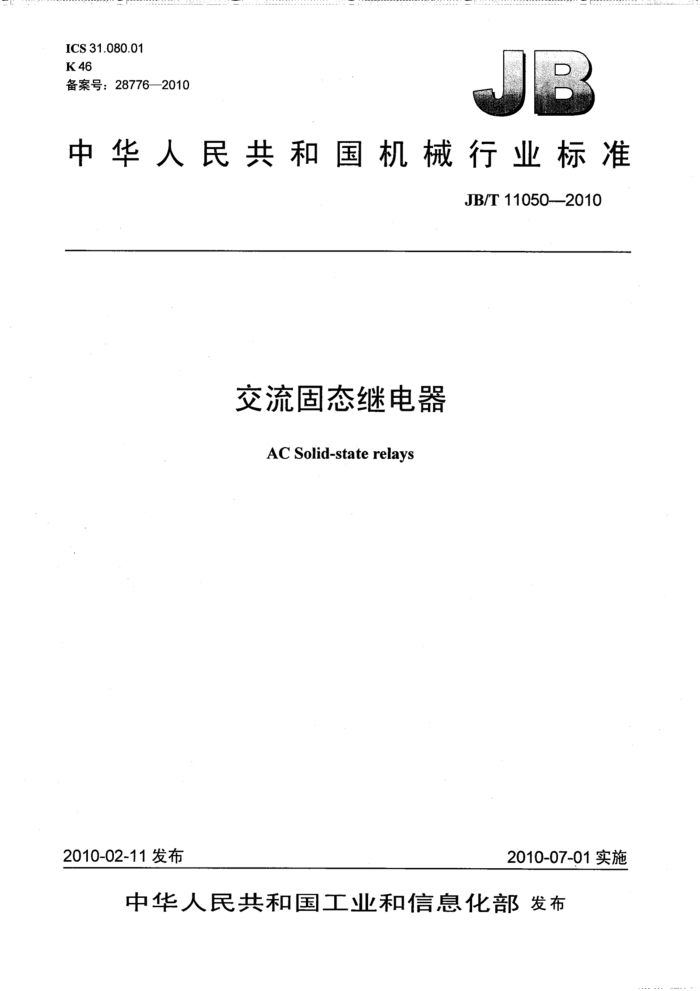

ICS 31.080.01 K 46 备案号：28776—2010
中华人民共和国机械行业标准
JB/T11050-—2010
交流固态继电器
AC Solid-state relays
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T11050—2010
久
V
前言 1范围 2 规范性引用文件 3 型式、尺寸 3.1型号 3.2 电联结型式 3.3外形与安装尺寸 4额定值和特性 4.1额定值 4.2 特性值. 4.3．特性曲线， .5测试方法 5.1 电测试的一般要求 5.25 外观和尺寸 5.3 断态电流（ID(RMS>） 5.4 通态峰值电压（VTM） 5.5 断态电压临界上升率（dv/dt） 5.6 开通电压、关断电压和输入控制电流（Von、Vofv.Ic） 5.7 开通时间和关断时间（ton，tof） 5.8 额定通态电流（I） 5.9 过载电流（ov） 5.10 浪涌电压（VsM） 5.11 绝缘电压（Viso） 5.12 耐久性试验 6检验规则 6.1一般要求 6.2.出厂检验 6.3型式试验 7标志、包装、贮存和装箱单 7.1产品上的标志 7.2包装盒（箱）的标志 7.3·包装 7.4贮存 7.5装箱单 7.6订货单附录A（规范性附录）抽样表附录B（规范性附录）交流固态继电器的尺寸与额定通态电流的关系附录C（规范性附录）交流固态继电器试验用铝型材散热器
-
心
--：
量量
13
一 JB/T11050—2010
C.1三种铝型材散热器截面及其代号 C.2 铝型材散热器型号.. C.3 试验配用的铝型材散热器 C.4冷却条件... 图1单相交流固态继电器电联结型式图2 三相交流固态继电器电联结型式图3双路交流固态继电器电联结型式图4断态电流的测试电路... 图5·通态峰值电压的测试电路. 图6通态峰值电压波形图7 断态电压临界上升率的测试电路图8 断态电压上升率（dv/dt）的波形. 图9 Von、Vofr和Ic的测试电路图10 ton和tofr的测试电路图11 开通时间和关断时间的波形图12 额定通态电流I的测试电路图13 过载电流的测试电路图14 浪涌电压的测试电路. 图15 绝缘电压的测试电路图16 耐久性试验的电路图B.1 1A~5A用... 图B.2 10A～40A用. 图B.3 10.A～120A用.. 图B.4 150A~350A用. 图B.5 400A用... 图B.6 2×10A～150A用. 图B.7 3×10A～150A用图 C.1 代号S的散热器截面图C.2·代号S2的散热器截面图C.3代号S的散热器截面表1输入控制电压值的代号. 表.2额定值... 表3特性值... 表4出厂检验要求表5＇型式试验要求表A.1AQL抽样表. 表A.2追加抽样表表C.1试验配用的铝型材散热器
电国电电心电心
电营：
13
V
14
15
5
中.0-
1S
10
0 JB/T11050--2010
前 言
本标准的附录A、附录B和附录C均为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国输配电用电力电子器件标准化技术委员会（SAC/TC413）归口。 本标准起草单位：威海新佳电子有限公司、上海南岳电力电子有限公司、无锡固特控制技术有限公
司、河北华整实业有限公司、常州瑞华电力电子器件有限公司、无锡市锡整电力器件有限公司、苏州集成科技实业有限公司、西安电力电子技术研究所。
本标准主要起草人：也连波、刘定建、殷晨钟、宋希振、颜书芳、陈其宾、陆家昌、秦贤满。 本标准为首次发布。
TTT JB/T11050—2010
交流固态继电器
范围本标准规定了交流固态继电器的型式、尺寸、额定值、特性、测试方法、检验规则、标志、包装和贮存等要求。
本标准适用于额定通态电流（I）至1000A、额定断态电压（V）至600V的交流固态继电器。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T4937—1995半导体器件机械和气候试验方法（idtIEC749：1995） GB/T8446.2一2004，电力半导体器件用散热器第2部分：热阻和流阻测试方法 GB/T15291—-1994半导体器件第6部分晶闸管（eqvIEC747-6：1983及第1号修订件：1991） JB/T4277一1996电力半导体器件包装 JB/T7619一1994双向三极晶闸管测试方法
3型式、尺寸 3.1型号
交流固态继电器的型号应符合以下规定：
A XX S/TXX Z/R□
输入控制电压值代号（.见表1） Z：过零触发；R：随机触发额定断态电压值（V），单位：V
S：单相；D：双路；T：三相额定通态电流值（Ie），单位：：A
交流固态继电器
表1输入控制电压值的代号
直流输入控制电压
交流输入控制电压
V A2
代
L D2
D1 4~16
D3 4~32
A1 90~140
A3 315~430
电压值范围 3.2 电联结型式
15~30
170~260
交流固态继电器的电联结型式应符合图1、图2、图3的规定。 JB/T11050-2010
A1
B1
C
图1单相交流固态继电器电联结型式
图23 三相交流固态继电器电联结型式
OA OAl -OB BI
101 Q
K
a
图3双路交流固态继电器电联结型式
3.3外形与安装尺寸
交流固态继电器的外形尺寸和安装尺寸应符合附录B的规定，当附录B不能满足要求时，按企业标准规定。 4额定值和特性 4.1额定值
交流固态继电器的额定值应符合表2的规定。
表2额定值
通态电流 断态电压/浪涌电压
过载电流 lov
浪涌电流 ITSM
绝缘电压
Ie A 1 2 3 5 10 15 20 25 40 60 80 100 120 160 200 250 300 400 500 600 800 1000
VJVsM V
Viso V
系列品种
A 15 30 45 75 100 150 200 250 400 600 800 1000 1200 1 600 2 000 2 500 2 500 3 200 4000 4-800 6400 8000
A
SA1 SA2 SA3 SA5 SA10 SA15 SA20 SA25 SA40 SA60 SA80 SA100 SA120 SA160 SA200 SA250 SA300 SA400 SA500 SA600 SA800 SA1000 注：通态电流Ie、绝缘电压Viso均为方均根值。
120/400 280/800 400/1000 480/1200 530/1400 600/1600
1.51
2 500
2 JB/T11050—2010
4.2特性值
交流固态继电器的特性值应符合表3的规定。表中除dv/dt为下限值和Vc为范围值外，其他特性均为上限值。
表3 特性值输入
通态 断态 VTM ID RMS) Vc V mA
输入
断态电压
电压 电流 控制电压 控制电流 开通时间 关断时间 开通电压 关断电压 临界上升率
Von v
Vofr mA
系列品种
ton ms
toff ms
Ic mA
dv/dt V/μs 50 50 75 75 200 200 200 200
V.
SA1 1.2 5 SA2 1.2
5
SA3 1.2 5 SA5 1.2
5 8 8 9 8 4～16(D1)
1.6
SA10 SA16 1.6 SA20
1.6 1.6 1.6 1.8 1.8
直流控制：
直流控制： 4 (D1)
SA25 SA40 SA60 SA80 SA100 1.8
8 15~30(D2) 单相控制： 随机控制： |直流控制： 15(D2) 直流控制： 200
10 4~32 (D3) 50 10 10
200 200
10 4(D3)
1
1
SA120 1.8 10 交流控制： 三相控制： 过零控制： 交流控制： 交流控制： 交流控制： 300
300 300 300 500 500 500 500 500 500 500
90~140 (A1) 150
10
40 90（A1)
10
1.8
SA160
10
SA200 2.0 12 170~260（A2)
170 (A2) 315(A3)
12 315~430（A3)
SA250 2.0 SA300 2.0 15 SA400 2.0 15 SA500 2.0 20 SA600 2.0 20 SA800 2.0
20
SA1000 2.0 30 4.3 特性曲线
生产交流固态继电器的企业在产品样本或说明书中应给出产品过载电流与时间（或周波数）的关系曲线。 5测试方法 5.1电测试的一般要求 5.1.1测试电源 5.1.1.1测试电路中的所有电源均应有钳位措施，以保护被测器件在通断、调整和测量时，不致由于浪涌等瞬态现象引起损坏。 5.1.1.2电源波动应不影响测量精度。交流电源频率为50Hz土1Hz，波形为正弦波形，波形失真系数不大于10%；直流电源电压纹波的峰一谷值对于反向特性测量应不大于1%，对于正向特性测量应不大于10%。 5.1.2测量仪表和电路条件 5.1.2.1仪表应有保护措施，以防止由于被测器件的故障或接线错误引起的过载。为防止不需要的半周脉冲进入示波器的放大器，可在电路中接入二极管保护。 5.1.2.2测量大电流时，电压测量结点应与电流传导结点分开。当测量电流时的电路上的电压降和测量电压时的电路上的电流引起的误差可观时，则必须对测量结果进行修正。当测量小电流时，应采取适当预防措施，确保杂散电容、杂散电感不影响测量精度，并使寄生电路电流和外部漏电流远小于被测电
2 JB/T11050—2010
流，或在测量结果中，对其影响给予修正。 5.1.2.3直流和交流电压表、电流表以及测量用分流器的准确度一般应为0.5级或更高，且其阻抗对测量系统的影响应可以忽略。在下列情况可用低于0.5级准确度的仪表：
a）对测量结果没有重要影响的情况； b）对判定产品合格与否没有重要影响的情况； c）按国家标准没有0.5级标准仪表的情况。
5.1.3：环境条件 5.1.3.1测试的大气条件：
a）基准测试大气条件：温度为25℃土1℃，相对湿度为48%～52%，气压为86kPa～106kPa； b）常规测试大气条件：温度为25℃土10℃，相对湿度为45%～75%，气压为86kPa～106kPac 当相对湿度和大气压对被测参数没有可观影响时，大气条件可仅以温度为准。当室温偏离25℃较
远，而温度对被测参数又有明显影响时，应按25℃对测量结果进行修正。 5.1.3.2，受试器件在进行高温测试时，温度起伏在-1℃～1℃范围内，当温度对被测参数没有明显影响时，温度起伏在-2℃～2：℃范围内，否则应对测量结果进行修正。在无特别说明时，高温测试指在壳温80℃进行。 5.1.4热平衡条件 5.1.4.1如果把从施加功率到进行测量之间的时间增加一倍，测量结果的变化不大于规定误差，则认为达到了热平衡。 5.1.4.2所有电气测试除另有规定或在脉冲条件下完成测量外，均应在热平衡条件下进行。当测试条件引起被测参数随时间产生可观变化时，则应规定补偿该影响的方法，如规定受试器件的测量前应保持在测试条件下的时间长短。 5.1.5.壳温基准点
测量壳温（T）的基准点为固态继电器底板的底面中心。 5.2外观和尺寸
在正常照明和正常视力下目视产品外观表面质量。尺寸检查用符合精度要求的卡尺等测量器具按对应图示尺寸进行。 5:3断态电流（Ip(RMS）） 5.3.1原理电路及说明（见图4）
+ DUT
0
0
C
RL
DUT- 受试器件：G一可调交流电压源，带电流限制；
R—功率为100W的阻性负载（如白炽灯）。
图4断态电流的测试电路
5.3.2测试条件
a) T: 80 ℃; b）额定断态电压（V）。
5.3.3测试程序
控制端开路。 加热受试器件，使其壳温稳定在80℃土1.℃ 缓慢调整交流电压源G，使电压表V显示的受试器件两端的断态电压达到额定值Ve，此时毫安表
上显示的电流即为所测断态电流ID(RMS>。
