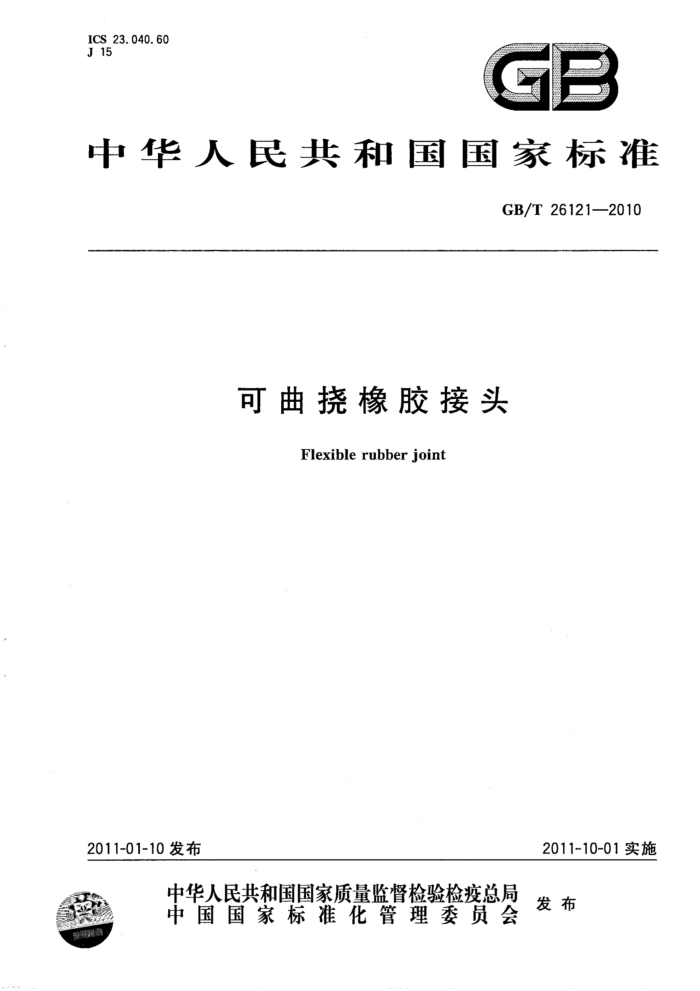

中华人民共和国国家标准
GB/T26121—2010
可曲挠橡胶接头
Flexiblerubberjoint
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26121—2010
前 言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会归口。 本标准负责起草单位：河南力威管道设备有限公司、中机生产力促进中心、三河市瑞利橡胶制品有
限公司。
本标准主要起草人：刘景利、冯峰、王惠风、王淑香、倪洁民。 GB/T26121—2010
可曲挠橡胶接头
1范围
本标准规定了可曲挠橡胶接头（以下简称橡胶接头）的术语和定义，分类与标记，要求，试验方法，检验规则，标志，包装和贮运。
本标准适用于使用温度为一30℃～100℃，工作压力不大于4.0MPa，公称尺寸不大于DN4000 的可曲挠橡胶接头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T700 碳素结构钢 GB/T1682 硫化橡胶低温脆性的测定单试样法 GB/T1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T3287 可锻铸铁管路连接件 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T5563 橡胶和塑料软管及软管组合件静液压试验方法 GB/T 5577 合成橡胶牌号规范 GB/T8081 天然生胶技术分级橡胶（TSR)规格导则 GB/T9101 锦纶66浸胶帘子布 GB/T 9119 板式平焊钢制管法兰 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T19390 轮胎用聚酯浸胶帘子布 GB/T20118 一般用途钢丝绳 JB/T 8870 喉箍
3术语和定义
下列术语和定义适用于本文件。
3. 1
可曲挠橡胶接头Flexiblerubberjoint 由织物或其他材料增强的橡胶件与平形活接头或金属法兰等元件组成，用于管道系统的减震隔振、
降低噪声和位移补偿的接头。
1 GB/T26121—2010
3.2
轴向位移Axialmovement 橡胶接头在该管道轴线方向上的伸长[见图1a)]或压缩[见图1b)]。
3.3
径向位移.Lateralmovement 橡胶接头在与流体流动方向（即轴线方向）相垂直的两端面中心线之间发生的相对位移
[见图1c)]。 3.4
角向位移Angularmovement 橡胶接头两个端面的垂直中心线与原中轴线所形成的夹角之和[见图1d)]，即α。
轴向伸长
b) 轴向压缩
? 径向位移
d）角向位移
图1可曲挠橡胶接头的位移
4分类与标记
4.1分类
4.1.1按使用性能分为普通接头和特种接头。
普通接头：适用于输送温度为一15℃～80℃的介质，浓度为10%以下的酸碱溶液。 特种接头：适用于特殊性能要求的介质，如：耐油、耐热、耐寒、耐臭氧、耐磨或耐化学腐蚀等。
4.1.2按结构形式分为：单球体、双球体、三球体、四球体、水泵内吸式球体和弯头体六种，球体橡胶接头又分为同心同径，同心异径和偏心异径三种形式。 4.1.3按法兰密封面形式分为：突面法兰密封和全平面法兰密封。 4.1.4按连接形式分为：法兰连接、螺纹连接和喉箍套管式连接。 4.1.5按工作压力分为：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa和4.0MPa;按真空度分为:32kPa、40kPa、53kPa、86kPa和100kPa。 4.2结构形式
橡胶接头一般由内胶层、织物增强层（帘布）、中胶层、外胶层、端部加固用织物、钢丝绳圈或金属矩形钢环复合而成的橡胶件与法兰、平形活接头、金属喉箍组成。常见的结构形式见图2～图6。
2 GB/T 26121—2010
单球体突面法兰密封XTQ,RF,： b) 双球体突面法兰密封XTQ2RF,
a)
三球体突面法兰密封XTQ:RF,
d）四球体突面法兰密封XTQ,RF,"
e）弯头突面法兰密封XTWRF*
f)单球体突面法兰密封同心异径XTQ,YRF, 说明：
g）单球体突面法兰密封偏心异径XTQ,Y,RF
一法兰； 2~ 一内、外胶层；
增强层；
5- 一钢丝绳圈。
中胶层； 。下标“1”仅表示端面加固形式的不同。
3
图2端面用钢丝绳圈加固的可曲挠橡胶接头结构示意图 GB/T 26121—2010
场
3
三球体突面法兰密封XTQRF2
单球体突面法兰密封XTQ,RF2
XTQRF"
双球体突面法兰
5
e) 弯头突面法兰密封XTWRE,
d) 四球体突面法兰密封XTQRF
f)单球体突面法兰密封同心异径XTQ,Y,RF2 g）单球体突面法兰密封偏心异径XTQ,Y,RF 说明： 1—法兰;
一增强层；金属环。
2——内、外胶层； 3—中胶层; 。下标“2”仅表示端面加固形式的不同。
5.
图3端面用金属矩形钢环加固的可曲挠橡胶接头结构示意图 GB/T 26121—2010
a）单球体全平面法兰密封XTQFF b）双球体全平面法兰密封XTQFF
三球体全平面法兰密封XTQ:FF
C
d）四球体全平面法兰密封XTQ,FF e）水泵内吸式全平面法兰密封XTNFFf）弯头全平面法兰密封XTWFF
h）单球体全平面法兰密封偏心异径XTQ,Y,FF
g）单球体全平面法兰密封同心异径XTQ;YFF 说明： 1--法兰; 2——内、外胶层；
4-—增强层；
一金属环。
5-
一中胶层；
2-
图4端面用织物加固的可曲挠橡胶接头结构示意图 GB/T 26121—2010
说明：一喉箍； 2- 一内、外胶层；
3--中胶层;
一增强层。
图5喉箍连接的可曲挠橡胶接头结构示意图
说明： 1-
平形活接头； 2-内、外胶层；
3~ 一中胶层；
一增强层。
A-
图6螺纹连接的可曲挠橡胶接头结构示意图
4.3标记 4.3.1橡胶接头按下列顺序标记：
产品代号、结构代号、分类代号、连接形式、工作压力、公称尺寸、标准编号。 4.3.2橡胶接头的标记方法和标记代号如下：
口
一
标准编号公称尺寸工作压力（MPa) 连接形式：RF突面法兰;FF全平面法兰;L螺纹G喉箍分类代号：同心同径（不标记）；Y同心异径；Yp偏心异径结构代号：Q单球；Q2双球；Q：三球；Q四球；
N水泵内吸式；W弯头
产品代号：XT
4.3.3标记示例
公称尺寸为DN350，工作压力1.0MPa的突面法兰密封连接的双球体橡胶接头
XTQ2RF1.0-350GB/T26121
公称尺寸为DN350，工作压力1.0MPa的全平面法兰密封连接的双球休体橡胶接头
XTQFF1.0-350GB/T26121
