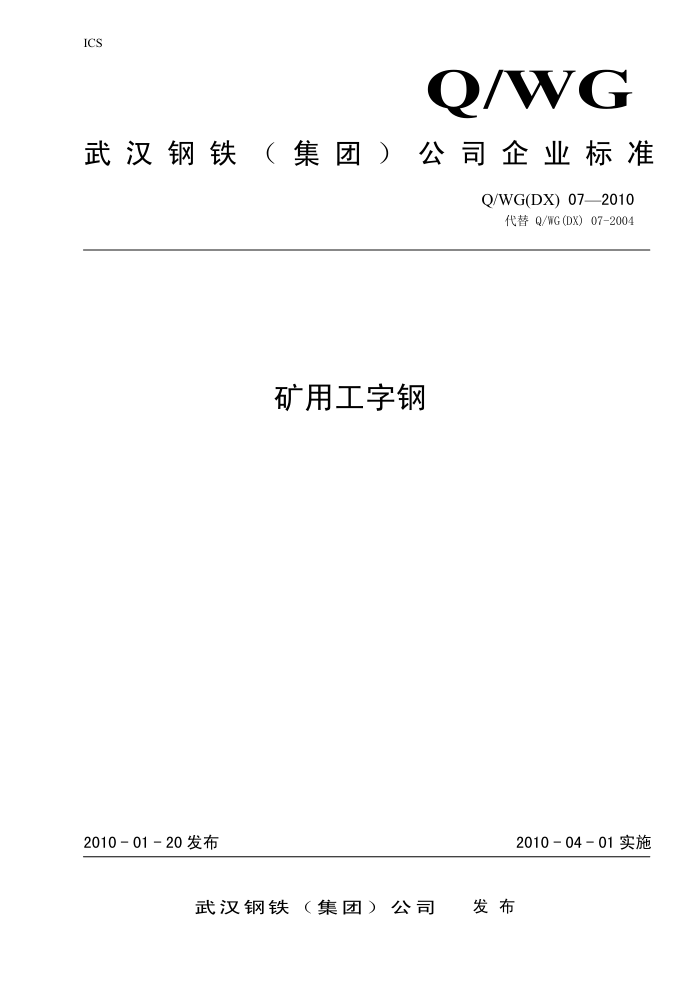

ICS
QWG
武汉钢铁（集团）公司企业标准
Q/WG(DX) 07—2010
代替Q/WG(DX）07-2004
矿用工字钢
2010-01-20发布
2010-04-01实施
武汉钢铁（集团）公司 发布 Q/WG(DX)07—2010
前言
本标准是在Q/WG（DX）07-2004《矿用工字钢》的基础上，按企业标准备案时限要求，并按照GB/T1.1 2009《标准化工作导则第1部分：标准的结构和编写》、GB/T1.2一2002《第2部分：标准中规范性技术要素内容的确定方法》要求而修改的。
-
本标准与Q/WG（DX）07-2004相比主要变化如下：
修订了规范性引用文件；修改了牌号及化学成分；加严了力学性能要求；修改标准文本格式，使之符合GB/T1.1等标准的规定；
-
本标准自实施之日起代替Q/WG(DX)07—2004。 本标准由武汉钢铁股份有限公司生产技术部提出。 本标准由武汉钢铁股份有限公司生产技术部归口。 本标准起草单位：武汉钢铁股份有限公司生产技术部武汉钢铁股份有限公司条材总厂本标准主要起草人：吕学斌董茂松蒋旭冬王俊 陈晓红郭方凯本标准1987年首次发布，1999年第一次修订，2004年第二次修订。
I Q/WG（DX)07—2010
矿用工字钢
1范围
本标准规定了矿用工字钢的尺寸、外形、允许偏差、技术要求、试验方法、包装等内容。 本标准适用于武汉钢铁股份有限公司生产的矿井巷道支护用热轧工字钢。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222 GB/T223 GB/T228 GB/T232 GB/T706 GB/T2975 GB/T4336 GB/T2101 GB/T17505 GB/T20066
钢的成品化学成分允许偏差钢铁及合金化学分析方法金属材料室温拉伸试验方法金属材料弯曲试验方法热轧型钢钢及钢产品力学性能试验取样位置及试样制备碳素钢和中低合金钢的光电发射光谱分析方法型钢验收、包装、标志及质量证明书的一般规定钢及钢产品交货一般技术要求钢和铁化学成分测定用试样的取样和制样方法
3 ：订货内容
按本标准订货的合同或订单应包括下列内容： a) 标准编号 b) 产品名称 c) 产品牌号 d) 交货重量(或数量) e) 规格 f) 定尺 g) 其它特殊要求
尺寸、外形及允许偏差
4
4.1 矿用工字钢的截面形状，尺寸及允许偏差应符合图1和表1的规定。
1 Q/WG(DX)07——2010
表4 4检验项目、试样数量、取样方法和试验方法
序号 1 2 3 4 5
试验项目化学分析拉伸试验冷弯试验表面检查外形尺寸检查
试样数量 1（每炉号）
取样方法 GB/T20066 GB/T2975 GB/T2975
试验方法 GB/T223、GB/T4336
GB/T228 GB/T232 目视通用量具
1 1 逐根逐根
7 检验规则
7. 1 矿用工字钢的验收由供方技术监督部门进行。 7. 2 矿用工字钢的高度和外缘斜度的检查按GB/T706的规定执行 7. 3 矿用工字钢应成批验收。每批由同一牌号、同一规格、同一炉号的矿用工字钢组成， 7. 4 复验应按GB/T17505的规定。
8 包装、 标志和质量证明书
包装、标志和质量证明书应符合GB/T2101的规定
4
