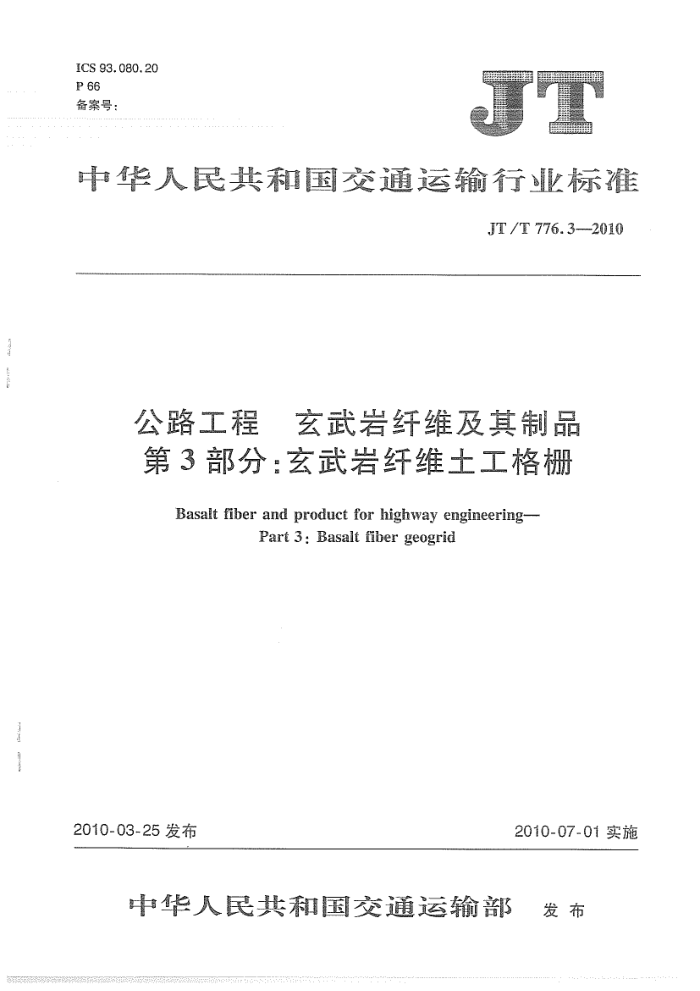

ICS 93.080.20 P 66 备案号：
中华人民共和国交通运输行业标准
JT/T776.3---2010
45
公路工程 玄武岩纤维及其制品第3部分：玄武岩纤维土工格栅
Basalt fiber and product for highway engineering-
Part 3: Basalt fiber geogrid
1
2010-03-25发布
2010-07-01实施
中华人民共和国交通运输部 发布 JT/T776.3---2010
目 次
28
前言
范围规范性引用文件术语和定义型号技术要求试验方法检验规则标志、包装、运输和储存
29
29
-
a
30
D
S
32
33
8
附录A（规范性附录） 连续玄武岩纤维化学成分附录B（规范性附录） 玄武岩纤维士工格栅网眼目数的测定附录C（规范性附录） 玄武岩纤维土工格栅断裂强力和断裂伸长率的测定附录D（规范性附录） 玄武岩纤维土工格栅耐温性能的测定
34 35 .36 38
27 JT/T776.3-2010
前言
JT/T776《公路工程玄武岩纤维及其制品》分为四个部分：一第1部分：玄武岩短切纤维；
-第2部分：玄武岩纤维单向布；一第3部分：玄武岩纤维土工格栅；一第4部分：玄武岩纤维复合筋。 本部分为JT/T776的第3部分。 本部分的附录A、附录B、附录C和附录D为规范性附录。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本部分起草单位：交通运输部公路科学研究院.浙江石金玄武岩纤维有限公司、东南大学、四川航天
拓鑫玄武岩实业有限公司、牡丹江金石玄武岩纤维有限公司、江苏天龙玄武岩连续纤维高新科技有限公司。
本部分主要起草人：傅智、王园、王旭东、赵尚传、田波、胡显奇、吴刚、陈兴芬、曹柏青、石钱华、王维林、杜天玲、罗、王大鹏、刘英、李洪安。
28 JT/T776.3---2010
公路工程玄武岩纤维及其制品第3部分：玄武岩纤维土工格栅
1范围
JT/T776的本部分规定了玄武岩纤维土工格栅的型号、技术要求、试验方法、检验规则、标志、包装运输和储存等要求。
本部分适用于以玄武岩纤维无捻粗纱为主要原料，经过编织和表面处理面成的玄武岩纤维土工格栅，主要用于增强路面的抗裂性及耐久性。其他用途的玄武岩纤维土工格栅可参照使用
2规范性引用文件
下列文件中的条款通过JT/T776本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
包装储运图示标志（GB/T191-—2008，IS0780：1997，M0D）
GB/T 191 GB/T 7689.3 增强材料机织物试验方法第3部分：宽度和长度的测定（GB/T7689.3-2001，
idt IS0 5025:1997) 土工布及其有关产品 抗酸、碱液性能的试验方法（GB/T176321998，negISO/ DTR 12960:1998)
GB/T 17632
3术语和定义
下列术语和定义适用于JT/T776的本部分。
3.1
玄武岩纤维土工格栅basaltfibergeogrid 以玄武岩纤维为原料，编织成土工网格，再经过表面涂覆处理、烘干，成型为土工格栅。
3.2
网眼目数meshnumber 沿经向或纬向每25.4mm长度内的孔数。
4型号
玄武岩纤维土工格栅的型号标记应按以下方式编写。 示例：经、纬向网眼目数均为1，经、纬向公称断裂强度均为30kN/m，幅宽为200cm，沥青路面用玄武岩纤维土工格栅
的型号为BFG1×1(30×30)——200-0。
29
