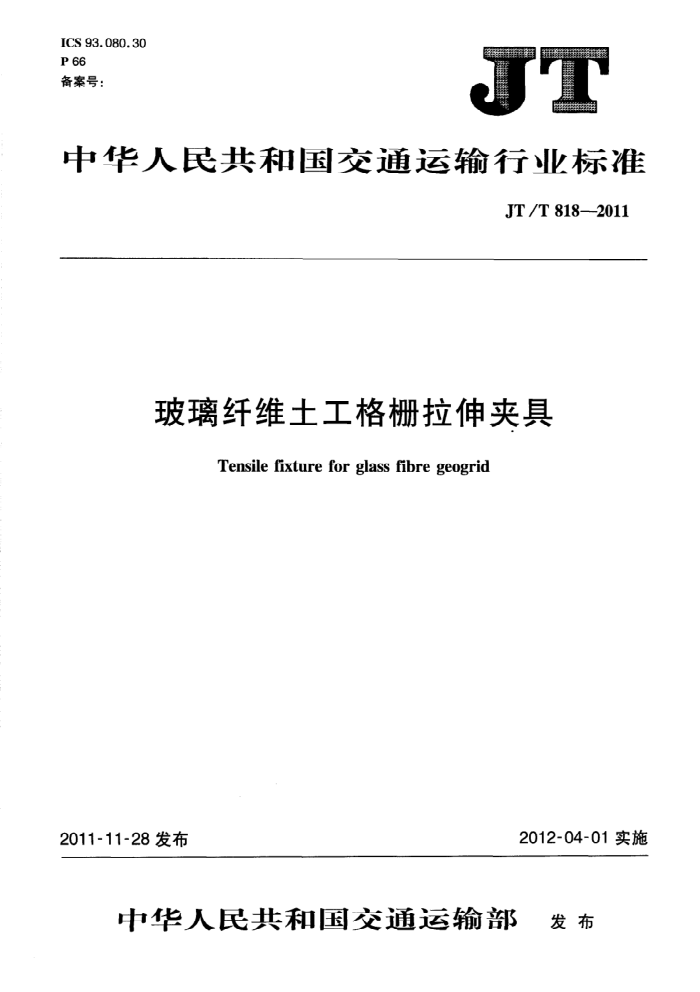

ICS 93.080.30 P 66 备案号：
中华人民共和国交通运输行业标准
JT /T 818--2011
玻璃纤维土工格栅拉伸夹具
Tensile fixture for glass fibre geogrid
2012-04-01实施
2011-11-28 发布
中华人民共和国交通运输部 发布 JT/T818—2011
目 次
前言 1 范围 2 规范性引用文件 3 组成与结构 4 技术要求 5 试验方法 6 检验规则
I
标志、包装、运输和储存
- JT/T8182011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：交通运输部公路科学研究院。 木标准主要起草人：田波、刘英、何哲、付智、牛开民、罗翥、王大鹏、王稷良、侯荣国、彭鹏、
Ⅱ JT/T 818—2011
玻璃纤维土工格栅拉伸夹具
1范围
本标准规定了玻璃纤维土工格栅拉伸夹具（以下简称夹具）的组成与结构、技术要求、试验方法、检验规则，以及标志、包装、运输和储存。
本标准适用于玻璃纤维土工格栅条带拉伸试验用夹具。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T531.1一2008硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）
机电产品包装通用技术条件
GB/T13384
3组成与结构
3.1组成
夹具分为上夹具和下夹具，上、下夹具结构组成相同，分别被固定在试验机的上、下端夹口。每个夹具由凸轮结构、气压装置、夹持装置、连接装置组成。夹具结构见图1、图2和图3。
.
10
11
T
说明： 11
9
气压管：一储气室；
一凸轮； 2软橡胶层；一钢杆；
传力杆件：
5- 6- - 7- 8-
10 回位弹簧； 11- 玻纤格棚。
气压表；合金板；
3
连接钢板；
图1夹具主视图
-
