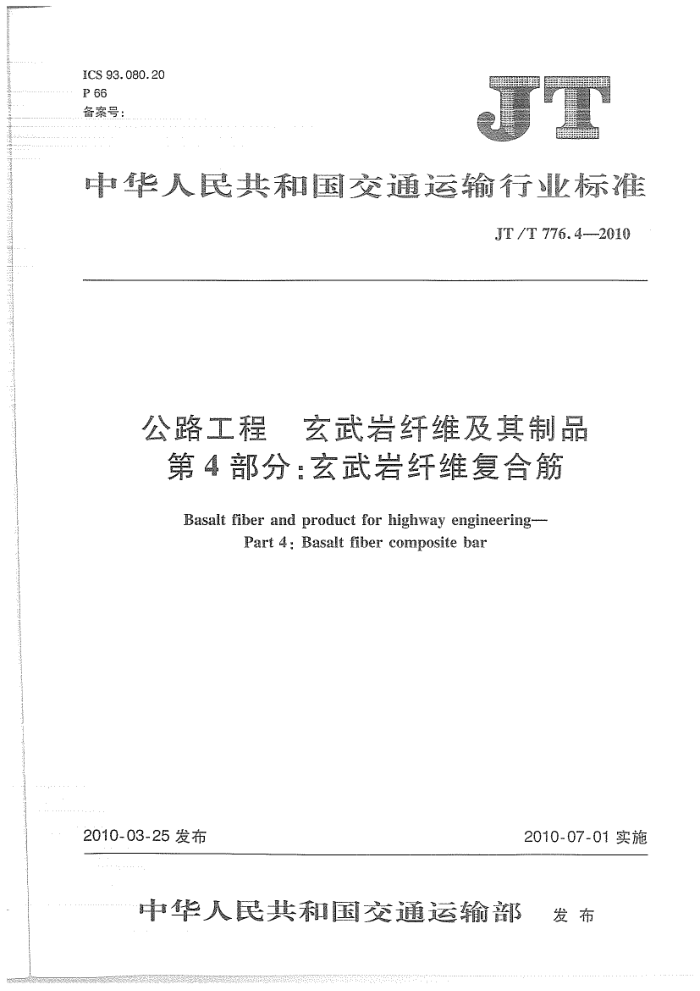

ICS93.080.20 P 66 备案号：
中华人民共和国交通运输行业标准
JT/T776.4-2010
公路工程 玄武岩纤维及其制品第4部分：玄武岩纤维复合筋
Basalt fiber and product for highway engineering--
Part 4: Basalt fiber composite bar
2010-03-25发布
2010-07-01实施
中华人民共和国交通运输部 发布 JT/T776.4-2010
目
次
前言
44
范围·· 规范性引用文件...
45 45 45 45 46 47 47 48 50
2
3 术语和定义·
分类、规格及型号技术要求试验方法检验规则· 标志、包装、运输和储存附录A（规范性附录） 连续玄武岩纤维化学成分
4
5
6
7
8
43 JT/T776.4-2010
前言
JT/T776《公路工程玄武岩纤维及其制品》分为四个部分：
第1部分：玄武岩短切纤维；第2部分：玄武岩纤维单向布；第3部分：玄武岩纤维土工格栅；一第4部分：玄武岩纤维复合筋。
本部分为JT/T776的第4部分。 本部分的附录A为规范性附录。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本部分起草单位：交通运输部公路科学研究院、浙江石金玄武岩纤维有限公司、东南大学、四川航天
拓鑫玄武岩实业有限公司、牡丹江金石玄武岩纤维有限公司、江苏天龙玄武岩连续纤维高新科技有限公司。
本部分主要起草人：傅智、赵尚传、王旭东、胡显奇、吴刚、陈兴芬、曹柏青、石钱华、王维林、杜天玲、 罗、王大鹏、李洪安。
44 JT/T776.4--2010
公路工程玄武岩纤维及其制品第4部分：玄武岩纤维复合筋
1范围
JT/T776的本部分规定了玄武岩纤维复合筋的分类、规格及型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等要求。
本部分适用于以玄武岩纤维无捻粗纱为主要原料、经过特有的热成型模、在一定的张力下将已经浸胶后的无捻粗纱束拉挤成型的玄武岩纤维棒材，主要用于公路工程。其他用途的玄武岩纤维复合筋可参照使用。
2 规范性引用文件
下列文件中的条款通过JT/T776本部分的引用而成为本部分的条款。凡是注自期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然面鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 1447 纤维增强塑料拉伸性能试验方法（GB/T1447—2005，ISO527-4：1997，NEQ） GB/T 1463 纤维增强塑料密度和相对密度试验方法（GB/T1463--2005，ASTMD792：1998，NEQ） GB/T 2572 纤维增强塑料平均线膨胀系数试验方法 GB/T 3217 永磁（硬磁）材料磁性试验方法（GB/T3217—1992，neq，IEC60404-5：1982） GB/T 17632 土工布及其有关产品抗酸、碱液性能的试验方法（GB/T17632一1998，neg.ISO/DTR
12960:1998)
3术语和定义
下列术语及定义适用于JT/T776本部分。
3.1
玄武岩纤维复合筋basaltfibercompositebar 以玄武岩纤维为增强材料，与环氧树脂、乙烯基树脂和不饱和聚酯等树脂和填料、固化剂等基体相结
合，经拉挤工艺成型的复合筋材。
4分类、规格及型号
4.1分类
玄武岩纤维复合筋分为螺纹筋（A）和无螺纹（光面）筋（B）两种。 4.2...规格
玄武岩纤维复合筋的公称直径范围为3mm~50mm，推荐的公称直径为3mm、6mm，8mm、10mm 12mm、14mm、16mm、18mm20mm和25mm等规格。
45 JT/T776.4-2010
4.3型号
玄武岩纤维复合筋的型号应按玄武岩纤维复合筋代号、复合筋公称直径、复合筋类型和树脂类型的顺序编写。
BFCB--
树脂类型：ER-环氧树脂；VR-乙烯基树脂： UPE-不饱和聚酯树脂；复合筋类型：A-有螺纹;B-无螺纹；复合筋直径，单位为毫米(mm); 玄武岩纤维复合筋代号。
示例：直径为10mm的有螺纹的环氧树脂玄武岩纤维复合筋的型号为BFCB一10-A一ER。
5技术要求
5.1外观
玄武岩纤维复合筋表面不应有突出的纤维毛刺，纤维和树脂之间的界面不应存在破坏。 5.2尺寸
玄武岩纤维复合筋的公称尺寸及允许偏差应符合表1的规定。
单位为毫米
表1 玄武岩纤维复合筋公称尺寸及允许偏差
径
公称直径
公称尺寸 2.9 5.8 7. 7 9.6 11.5 13. 4 15.4 17.3 19.3 24. 2
允许偏差
3 6 6 10 12 14 16 18 20 25
± 0.3
± 0. 4
± 0.5
5.3物理力学性能
用于生产连续纤维的玄武岩化学成分宜符合附录A的规定，玄武岩纤维复合筋基本物理力学性能应满足表2的要求。 46
