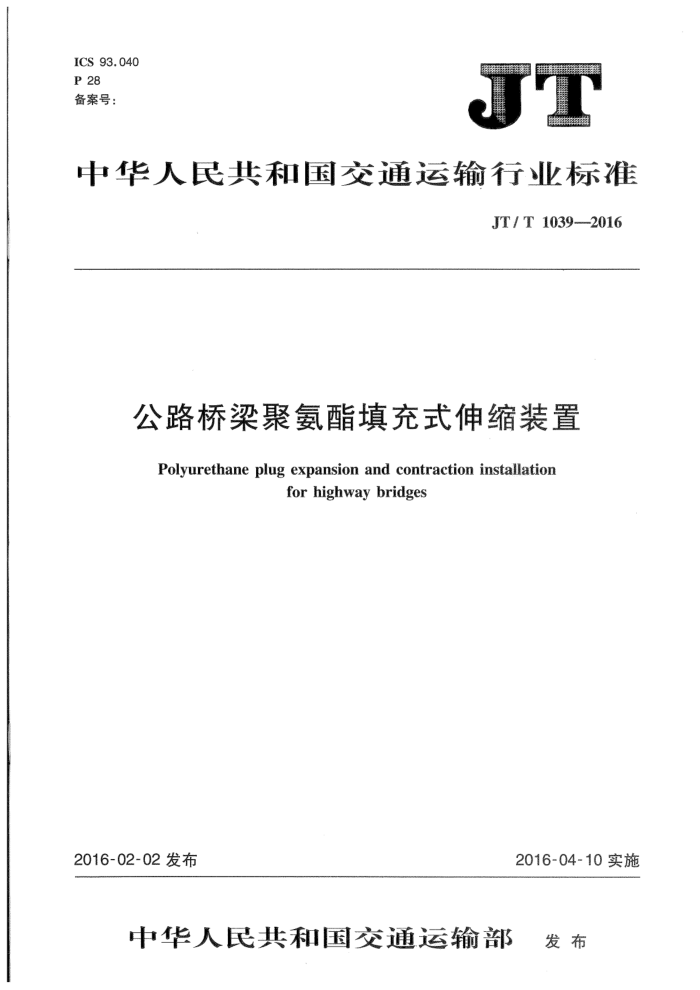

ICS93.040 P 28 备案号：
中华人民共和国交通运输行业标准
JT/T1039-2016
公路桥梁聚氨酯填充式伸缩装置
Polyurethane plug expansion and contraction installation
forhighwaybridges
2016-04-10实施
2016-02-02发布
中华人民共和国交通运输部 发布 JT/T10392016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：成都市新筑路桥机械股份有限公司、上海城市建设设计研究总院、四川省交通运
输厅公路规划勘察设计研究院。
本标准主要起草人：黄菲、张松、熊劲松、焦洪林、游珏涛、周良、兴非、李雪峰、江大兴。
Ⅲ JT/T10392016
引言
本标准的发布机构提请注意，声明符合本文件时，可能涉及4.1中有关结构形式的相关专利的使用。
本标准的发布机构对于该专利的真实性、有效性和范围无任何立场。 专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就
专利授权许可进行谈判。该专利持有人的声明已在本标准的发布机构备案。相关信息可通过以下联系方式获得：
专利持有人：成都市新筑路桥机械股份有限公司地址：四川省成都市新津县兴园3路99号邮编：611430 请注意除上述专利外，本标准的某些内容仍可能涉及专利。本标准的发布机构不承担识别这些专
利的责任。
V JT/T1039-2016
公路桥梁聚氨酯填充式伸缩装置
1范围
本标准规定了公路桥梁聚氨酯填充式伸缩装置的产品型号及结构形式、技术要求、试验方法、检验规则，以及标志、包装、运输和储存。
本标准适用于伸缩量为0~100mm的公路桥梁聚氨酯填充式伸缩装置，其他结构工程可参照使用。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 528 GB/T 529 GB/T 606 GB/T 700 GB/T 1682 GB/T 3077 GB/T 4472 GB/T 6031 GB/T 6283 GB/T 7760
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）化学试剂水分测定通用方法卡尔·费休法碳素结构钢硫化橡胶低温脆性的测定单试样法合金结构钢化工产品密度、相对密度的测定硫化橡胶或热塑性橡胶硬度的测定（10~100IRHD）化工产品中水分含量的测定卡尔·费休法（通用方法）硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定卡尔·费休法（通用方法）90° 剥离法
GB/T12008.4 塑料 聚醚多元醇！ 第4部分：钠和钾的测定方法 GB/T 12008.6 塑料 聚醚多元醇 第6部分：不饱和度的测定 GB/T 12008.7 塑料 聚醚多元醇第7部分：黏度的测定 GB/T 12009.3 塑料 多亚甲基多苯基异氰酸酯第3部分：黏度测定方法 GB/T 12009.4 多亚甲基多苯基异氰酸酯中异氰酸根含量测定方法 GB/T 13477.3 建筑密封材料试验方法第3部分：使用标准器具测定密封材料挤出性的方法 GB/T 13477.8 建筑密封材料试验方法第8部分：拉伸粘结性的测定 GB/T 13912
金属覆盖层钢铁制件热浸锌镀锌层技术要求及试验方法建筑防水涂料试验方法建筑防水材料老化试验方法锌铬涂层技术条件
GB/T 16777 GB/T 18244 GB/T 18684 GB/T 19250 聚氨酯防水涂料
聚氨酯预聚体中异氰酸酯基含量的测定硫化剂MOCA 公路桥梁伸缩装置公路工程质量检验评定标准 第册 士建工程
HG/T 2409 HG/T 3711 JT/T 327 JTG F80-1
1 JT/T10392016
3术语和定义
JT/T327中所确定的以及下列术语和定义适用于本文件。
3.1
聚氨酯填充式伸缩装置polyurethaneplugexpansionandcontractioninstallation 由聚氨酯弹性材料和钢构件组成的填充式伸缩装置。
3.2
聚氨酯伸缩体polyurethaneexpansionandcontractionbody 聚氨酯填充式伸缩装置中能承担拉伸、压缩等变形的聚氨酯弹性材料部分。
3.3
竖向变形 verticaldeformation 聚氨酯填充式伸缩装置被拉伸 压缩店 时，在垂直于行车面房向上发生的变形。
3.4
稳定元件stabilizingconponent 为保证聚氨酯填充式伸缩装置不产生建夫整向变形而设置的部件
4结构形式、型号及规格
4.1结构形式
聚氨酯填充式伸缩装置（以下简称伸缩装置）由聚氨酯伸缩体、稳定元件、折钢板、锚固螺栓、垫块、盖板等组成，当伸缩量不大于40mm时不设置稳定元件。伸缩装置结构示意见图1，稳定元件结构示意见图2。
B B
2
