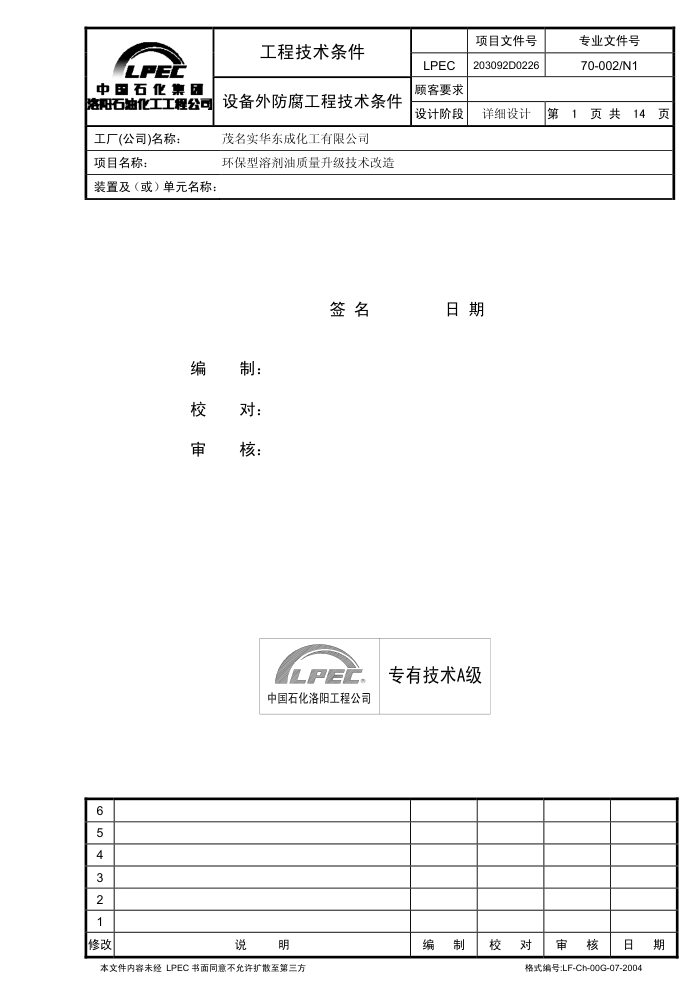

项目文件号
专业文件号 70-002/N1
工程技术条件
LPEC 203092D0226
LPEL 中田石化集团
洛阳石油化工工程公司 设备外防腐工程技术条件 顾客要求
设计阶段 详细设计 第1页共14页
工厂(公司)名称：项目名称：装置及（或）单元名称：
茂名实华东成化工有限公司环保型溶剂油质量升级技术改造
签名
日期
编 制：校 对: 审 核:
专有技术A级
E
中国石化洛阳工程公司
6 5 4 3 2 7 修改本文件内容未经LPEC书面同意不允许扩散至第三方
说 明
编 制 校 对 审 核 日 期
格式编号:LF-Ch-00G-07-2004 项目文件号
专业文件号 70-002/N1
LPEC 203092D0226 顾客要求
三
工程技术条件
中国石化集团洛石油化工工程公司
第2页共14页
目 次
适用范围 2 引用标准. 3 一般规定， 4 涂料配套. 5涂色 6 施工与验收，
1
3 ..4 6 .6
附录A涂料性能指标
本文件内容未经LPEC书面同意不允许扩散至第三方
格式编号:LF-Ch-00G-07-2004 项目文件号
专业文件号 70-002/N1
LPEC 203092D0226 顾客要求
E
工程技术条件
中国石化集团洛石油化工工程公司
第3页共14页
1适用范围
本技术条件仅适用茂名实华东成化工有限公司环保型溶剂油质量升级技术改造中钢制设备的外防腐和设备附属的平台梯子的外防腐。
2引用标准
下列标准中的条款通过本技术条件的引用而成为本技术条件的条款。如引用标准和本技术条件有矛盾时，应按较严者执行。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性，
《涂膜附着力测定法》 《涂料粘度测定法》 《涂料细度测定法》 《色漆、清漆和塑料不挥发物含量的判定》 《涂膜柔韧性测定法》 《涂膜耐冲击性测定法》 《涂膜.腻子膜干燥时间测定法》 《色漆和清漆涂层老化的评级方法》 《色漆和清漆耐中性盐雾性能的测定》 《色漆和清漆密度的测定比重瓶法》 《石油化工设备管道钢结构表面色和标志规定》 《石油化工设备和管道涂料防腐蚀技术规范》
GB/T1720-1979 GB/T1723-1993 GB/T1724-1979 GB/T1725-2007 GB/T1731-1993 GB/T1732-1993 GB/T1728-1979 GB/T1766-1995 GB/T1771-2007 GB/T6750-2007 SH3043-2003 SH3022-1999
3一般规定
3.1碳钢、低合金钢制设备外表面应涂漆。设备附属的平台梯子的外表面应涂漆 3.2除设计另有规定外，下列外表面不应涂漆：
a）奥氏体不锈钢表面； b）镀锌表面； c）已精加工的表面； d）涂塑料或涂变色漆的表面：
格式编号：LF-Ch-00G-07-2004
本文件内容未经LPEC书面同意不允许扩散至第三方 专业文件号 70-002/N1
项目文件号
LPEC 203092D0226 顾客要求
E
工程技术条件
中国石化集团洛阳石油化工工程公司
第4页共14页
e）铭牌、标志板或标签。 3.3一般情况下，设备应在制造厂涂漆，下列情况应在施工现场涂漆：
a）在施工现场组装的设备和平台梯子： b）在制造厂已涂底漆，需在施工现场修整和涂面漆的设备： C）在制造厂已涂面漆，需在施工现场对损坏的部位进行补涂的设备； d）在制造厂仅涂运输防护漆，需在施工现场重新涂漆的设备。
4涂料配套
涂料应按表1表6配套选用，涂料的性能指标应符合附录A的规定
表1 设计温度小于或等于100℃沿海及潮湿地区酸性环境内的无外保温设备
环氧树脂防锈漆一一聚氨酯涂料
涂装 kg/m2 标准膜厚层数
涂覆量
工程
μm
涂料类型
参考牌号
喷涂 刷涂
底材处理一次底漆底漆面漆面漆总计
喷砂处理（Sa2.5） SD ZINC 1000HA
无机富锌底漆环氧树脂防锈漆聚氨酯面漆聚氨酯面漆
0.20
20
EPOMARINEPRIMER 2 0.14 0.18 35
0.14 0.17 30 0.11 0.14 25
RETAN6000 RETAN 6000
2
145
5
表2设计温度100℃～400℃的无外保温设备
无机富锌底漆（≤400℃以下）
涂装 kg/m2 标准膜厚层数
涂覆量
工程
μm
涂料类型
参考牌号
喷涂 刷涂
底材处理底漆面漆 有机硅耐热铝粉面漆400 THERMO 400 SILVER 2 0.10 0.13 20 总计
喷砂处理（Sa2.5） SDZINC1500N
厚膜型无机富锌底漆
0.38 0.47 50
1
90
3
格式编号:LF-Ch-00G-07-2004
本文件内容未经LPEC书面同意不允许扩散至第三方 专业文件号 70-002/N1
项目文件号
LPEC 203092D0226 顾客要求
工程技术条件
中国石化集团洛阳石油化工工程公司
第5页共14页
表3设计温度400℃以上的无外保温设备
有机硅耐热底漆（600℃以下）
涂装 涂覆量 标准膜厚
kg/m2 喷涂 刷涂
工程
μm
涂料类型
参考牌号
层数
底材处理底漆面漆总 计
喷砂处理（Sa2.5） THERMO600 UNDERCOAT
0.14 0.18 30
有机硅耐热底漆600
有机硅耐热铝粉面漆400 THERMO600 SILVER 2 0.11 0.15
20 70
3
表4 设计温度小于或等于100℃的有外保温设备
焦油环氧树脂涂料
涂装 kg/m2 标准膜厚层数
涂覆量
工 程底材处理一次底漆二次底漆总 计
μm
涂料类型
参考牌号
喷涂 刷涂
喷砂处理（Sa2.5） SDZINC1000HA EPOSEAL6000pS
无机富锌底漆厚膜环氧树脂涂料
0.20 0.54 150
20
一
4
1
170
2
表5设计温度100℃～400℃的有外保温设备
无机富锌底漆（≤400℃以下）
涂装 kg/m2 标准膜厚
涂覆量
工 程
涂料类型
μm
参考牌号
层数
喷涂」刷涂
底材处理次底漆二次底漆 厚膜型无机富锌底漆总 计
喷砂处理（Sa2.5） SD ZINC 1000HA SDZINC1500N
0.15 15 0.47 50
无机富锌底漆
1 1 2
65
格式编号:LF-Ch-00G-07-2004
本文件内容未经LPEC书面同意不允许扩散至第三方 项目文件号
专业文件号 70-002/N1
LPEC 203092D0226 顾客要求
工程技术条件
中国石化集团洛阳石油化工工程公司
第6页共14页
表6设计温度400℃以上的有外保温设备
有机硅耐热底漆（600℃以下）
涂装 kg/m2 涂覆量层数
标准膜厚
μm
工程
涂料类型
参考牌号
喷涂 刷涂
底材处理一次底漆
喷砂处理（Sa2.5） THERMO600 UNDERCOAT THERMO600 UNDERCOAT
有机硅耐热底漆
0.14 0.18
30
二次底漆总 计
有机硅耐热底漆
30 60
0.14 0.18
1
2
5涂色
除非另有规定外，设备的表面色及平台梯子的表面色应按SH3043的规定执行。
6施工与验收
设备外防腐及平台梯子外防腐应按SH3022的规定进行施工与验收。
