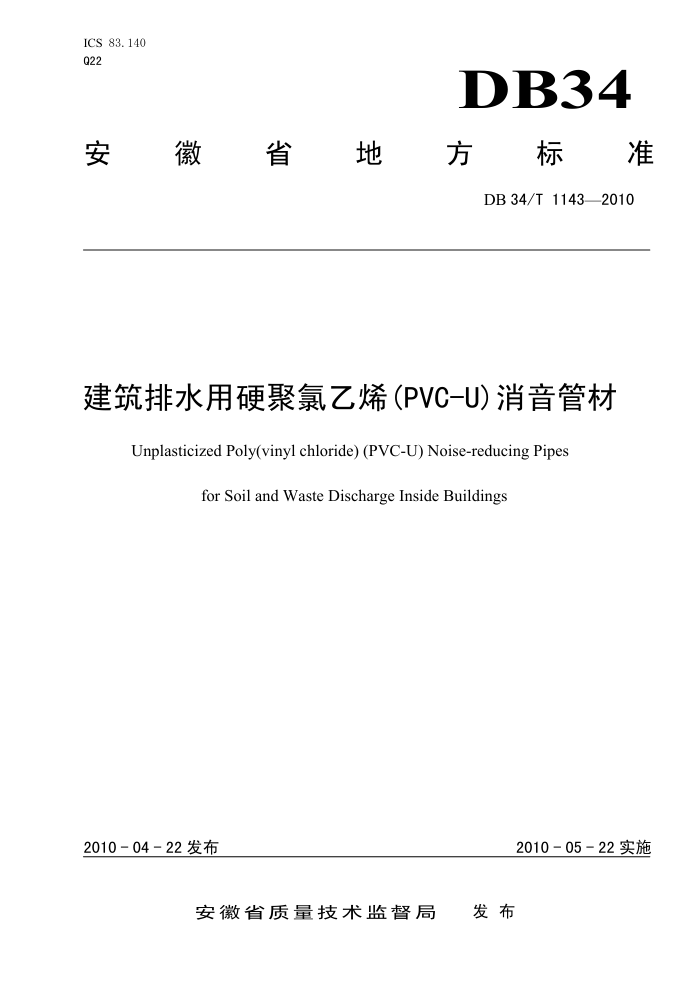

ICS 83.140 Q22
DB34
安徽 省地 方 電标准
DB34/T1143—2010
建筑排水用硬聚氯乙烯（(PVC-U)消音管材
Unplasticized Poly(vinyl chloride) (PVC-U) Noise-reducing Pipes
for Soil and Waste Discharge Inside Buildings
2010-05-22实施
2010-04-22发布
发布
安徽省质量技术监督局 DB34/T 1143—2010
前 言
本标准依据GB/T1.1-2009给出的规则起草。 本标准由安徽省产品质量监督检验研究院提出。 本标准起草单位：安徽省产品质量监督检验研究院、安徽康嘉塑胶建材有限公司。 本标准主要起草人：王道俊、张伟、王俊海、高薇、林超。 本标准为首次发布。
I DB34/T11432010
建筑排水用硬聚氯乙烯（PVC-U)消音管材
1范围
本标准规定了以聚氯乙烯树脂为主要原料，加入必要的助剂，经挤出成型的建筑排水用硬聚氯乙烯消音管的品种规格、要求、试验方法、检验规则和标志、包装运输、贮存。
本标准适用于建筑排水用硬聚氯乙烯单壁消音管材和建筑排水用硬聚氯乙烯中空壁消音管材。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918-1998 塑料试样状态调节和试验的标准环境 GB/T6671-2001 热塑性塑料管材纵向回缩率的测定 GB/T8802-2001 热塑性塑料管材、管件维卡软化温度的测定 GB/T8804.2-2004热塑性塑料管材拉伸性能测定 GB/T 8805-1988 硬质塑料管材弯曲度测量方法 GB/T8806-2008 塑料管材尺寸测量方法 GB/T14152-2001 热塑性塑料管材耐外冲击性能试验方法时针旋转法
3分类与标记
3.1分类
消音管分为建筑排水用硬聚氯乙烯单壁消音管材和建筑排水用硬聚氯乙烯中空壁消音管两种类型。 a) 建筑排水用硬聚氯乙烯单壁消音管材：DB； b) 建筑排水用硬聚氯乙烯中空壁消音管材：ZK
3.2标记 XYG--
类型尺寸（公称外径×公称壁厚）
示例：公称尺寸为Φ110mm×3.2mm的建筑排水用硬聚氯乙烯中空壁消音管材标记为：XYGΦ110mm×3.2mmZK。
4要求
4.1颜色
管材颜色一般为白色，其它颜色可由供需双方商定。 4.2外观
1 DB34/T1143—2010
管材外壁应光滑，内壁除沿管线的三角形螺旋筋外应光滑、平整，管材内外表面不允许有气泡、裂
口和明显的裂纹、凹陷、色泽不均。管材两端面应切割平整并与轴线垂直。 4.3规格尺寸
管材的公称外径、壁厚、长度其允许的偏差，应符合表1的规定。
表1管材的公称外径、壁厚、长度其允许的偏差
公称外径
平均外径偏差
公称壁厚
极限偏差
公称长度
极限偏差
d.
mm +0. 2 0 +0. 3 0 +0. 4 0 +0. 5 0
mm 2. 0
mm +0. 5 0. 4 +0. 5 0. 4 +0. 6 -0. 5 +0. 7 0. 6
mm
mm
50
75
2. 3
4000或6000
± 50
110
3. 2
160
3. 8
4. 4 圆度
管材不圆度应不大于0.024dn。 4. 5 弯曲度
管材弯曲度应不大于0.50%。 物理性能
4.6
管材的材料力学性能应符合表2的规定
表2 管材的物理力学性能
序号 1
项目
要求 ≥38 ≥28 ≥79 ≥65 无裂纹 9/10通过 ≤5
检验方法
实壁发泡实壁发泡
拉伸屈服强度，MPa
5. 7
2
5. 8 5. 9 5. 10 5. 11
维卡软化温度（VST），℃
扁平试验落锤冲击试验纵向回缩率，%
3 4 5
4.7噪声
消音管与消音管件连接后组成排水系统，排水时噪声应低于60dB（A计权）
5试验方法
2 DB34/T1143—2010
5.1状态调节
除有特殊规定外，按GB/T2918-1998规定，在（23土2）℃条件下进行状态调节24h，并在同样条件下进行试验。 5. 2 颜色及外观检查
目测检查。 5.3管材尺寸测量 5.3.1 平均外径
按GB/T8806-2008测量。 5.3.2壁厚
按GB/T8806-2008规定测量同一截面积壁厚偏差，取最大偏差为测试结果，计算公式：
Emx -emix ×100% Emax
e:
(1)
式中： e eaax Eain
同一截面壁厚偏差，% 同一截面积上测量的壁厚最大值，mm 同一截面积上测量的壁厚最小值，mm
5.4管材长度
用精度不低于1mm的卷尺测量。 5. 5 不圆度
按GB/T8806-2008测量同一截面的最大外径和最小外径，最大外径与最小外径之差为不圆度。 5. 6 弯曲度
按GB/T8805-1988测量。 5.7拉伸屈服强度
按GB/T8804.2-2003测定。 5.8维卡软化温度
按GB/T8802-2001规定测定，内壁有螺旋筋的应磨平。 5. 9 扁平试验 5.9.1试样
从三根管材中各取一段长度为50mm土1.0mm管段，两端应切割平整并与轴线垂直。 5.9.2 ：试验设备
