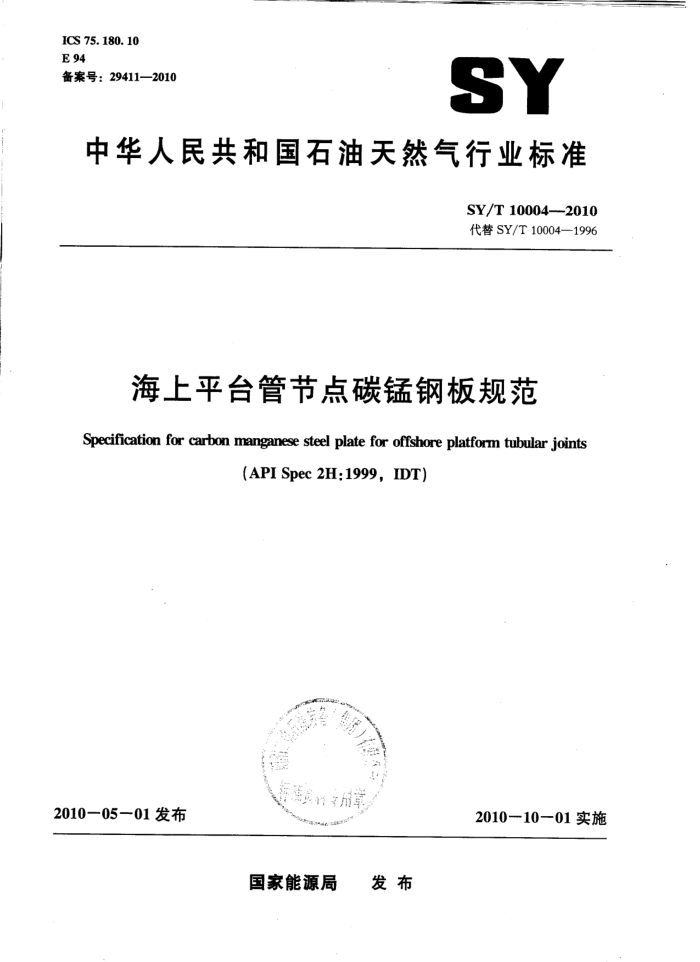

ICS 75. 180. 10 E 94 备案号：29411—2010
SY
中华人民共和国石油天然气行业标准
SY/T 10004--2010 代替 SY/T 10004—1996
海上平台管节点碳锰钢板规范 Specification for carbon manganese steel plate for offshore platform tubular joints
(API Spec 2H:1999, IDT)
2010—05一01发布
2010-10-01 实施
国家能源局 发布 SY/T 10004-2010
目次
前言订购APT2H钥板的建设 1范围 2参考标准 3交货的一般要求
-
4制造.
化学成分要求
5
6机技性能要求 7 快口却性要求 8标记附录A（现范性时录）时加要求
-
SY/T10004—2010
前言
本标准等同案用APISpec2H：1999海上平台管节点碳锂销板规范（美文版）本标准代菩SY/T10004一1996海上平台管节点装锰钢板规范3 本标准等同翔详APLSpeC2H：1999 为便于使用，本标准做了下列境辑性情改： a）5.21的量大碳当量值，增加公制影据并置于原始英制数据之前， b表2，表3及表-1公英制换位表示，公制在前，英制在后，）原标准中的数据或定量计算方法，凡切合我国实际的均可使用：否则应报据我国的具体情说，
使用我国的数君和定量计算方祛， D计量单位以我国法定计量单位为主，即我国祛定计量单位慎在前，英制单位的相应值标在其
后的括号内，为不改变原标准公式，酉裁的形状特征，常敢和系数，原使用英制单位的，们借用英制单位，
本标准的随录A为规范性附录。 本标准由海洋石轴工程专业标准化技术委员会提出并归口本标准起草单位：海祥石油工程股份有限公司本标准起草人焦国栋。 本标准主审人！白秉仁。 SY/T100042010
订购API2H钢板的建设
在订购按照本标准生产的调板时，买方应在订单上指定下连内客：
AF1 Spec 2H 拔开要求 4250 说明是看充许接4.2进行再处理说明是否充许快用牡和/或帆，酷，如果充许，需说明限量到告往意事项井提出要求按质要求按照要求
规范数量/尺寸缓别再处理（见4.2) 化学成分要求（见表1脚座和）买方在阀厂检验交货日期及发运要求用加要求
买方应在订单上注明由买方任选的下述有关間加要求生：本标准第1章对部分附加要求的目的和作用行了明。 51
口口口口口口口口口口口口口口口
阳声链控险低祖镜口橱性 52.1 一600的缺口初性
S2
一40℃或一60℃以外的缺口相性牧高缺口权性能量值
52.2 52.3 避非钢技试型早度方向（2向》验改善了享出方向性健的低随销应变时数条件下改善录口知性的低古高量应变时数夏比Y形换口冲击试验模批焊后热处理生产前评定用落懂试险测定快口制性表南压量厚度公善
53 54 55 57 58 99 S11 S12 S13 514
特别注意：不应将本标准解释为委员会倾向于任何材料或工艺，买方应根据自已的经验和钢板的用选选择材料和工艺。
SY/T·100042010
海上平台管节点碳锰钢板规范
工范围 11，概送：本标准包活两个级别的最大厚度达100mm（4m）的中等强度辆版，此钢板适月手准祥结构物保接结拍指定的能抵抗冲击，妞性费势和屋状斯没的美健部忙，送英钢板主要适用于按用 APISP品2B进行冷成世和焊接加工：焊按程序十分重要且假定焊接程序适用于此美钢材及其预定用途，但居，这钟钢材店适合于在船及海上条件下进行施工和焊接，APISpeC2W和APISpec2Y包括兵有相位的机提性能组改善了可焊性的同类钢轻，政种改善高于最大充许化学成分的障低，并通过变热蛇理方法和成工艺得以实现工2这些单材主用于修节点，带加强筋版的结博和共他交文部位，在达些邮位，部分钢在原度方向（2向承受拉伸尚快，阳加婴求S为钢厂提集了解板厚度方向（2南式验的方洗并规是了验收标准，赔加要求S为销厂供了铜板妞声战检验的方法并定了导收标准， 13针对厚度方向性能非常毛要旧未对厚度方向（2向试验做出规定的使用情说：时加要求55提供了低随化学成分，自的在于减小锅拆内砭化物夹造的大小和教量，附要求S5不代者S4厚度方向尚）的式单，世不保正厚度方向的最低适展性，但是轻验表明，低疏做靠铜试验表现由出的断面收缩率一般至少为20%，国此当不更求试验时可用附尚要求5代替时加要求54，如果要求对在单销进行试验：到应接附加要求S4和S5订货， 1.4第7章或S12中规定的肤口机性要求适合于水下或气候盟和地区【最低工作器度一100 （下方的水上生用，冷加工成多的材料由于应安，其韧性低于原始第板，特别是在业山于祖管和料择的同定好接雨经过时效处理的部位，第子章中对钢版的要求包含对由于变形和时效导致的的性提失而皮采取的适当的调整措蓝，然而，化享成分或生产工艺的美异所导致的的性辞低有可能比上注情说大得生，附加要求S7和58步品了应证时效问惠，当成变量超过5%或“含量×皮变量的百分 ”超过00时，需考志使用7和（或）S8，时加要求S8规定了在指定的湿度及可考惠的应变水平下的试验：并设买方在购买材料经验不足时采用： 1对于工作度较低时的使用情说，质考哦用较低的试验温度，附加要求2规定了在不间于第 6章或S12规地租度下的冲出试验，S2.1现定了在-600下的落样或夏比V形缺日式验，522规的读功式验的度低于一40℃（不包括一60） 1.S制造厂如希望在符合术标准的产品上使用API会标，需向美国石油学会表可有美散育，培训业绩的材料和（或考核结果并取得认可，保证生产人员有脂力从事本标雅要求或非及的化学分析，检验，试验和无损探伤作业。 2春老标准
车文所参考引用标准的造用版本如下： APISPCC2B结构期针的制素规范 ASTMA6/A6M-98a结档用气刮销梓钢板，型钢和钢板性的道用要R标准理芯 ASTMA20/A20M-976压力容器用销板地用要求标准规带 ASTMA370-97A钢制产品机械性试验标准试验方然和定义
15美国料与tti学会，100BurHerhorDriveWetConsahocknPensyha19428-291 SY/T10004--2010
ASTMA578/578M-96特殊用途善通钢板和复合钢板直波束超声装探怖标准惠范 ASTME23一98金属材料缺口冲击试验标准试验方法 ASTME208-95签快款体钢无塑性转变温度下的落证标准试验方法
3交贷的一服要求 3.1 按照本标准供应的材料虚符合ASTMA6/A6M-98a中第4章，第9章，第13章，第14章，第18章和第19章的要求并应根据第8章的要求做出标记， 3.2应对所有表面进行外快陷检验。 4制造 4.1除了4.2特别充许外，所有钢板都应由销店进行正火处理。另外，钢材加工厂可以依晒钢厂根据ASTMA6/A6M第6章的要求利用试件制定的理序对材料进行正。 4.2再处理：名义厚度超过63.5mm2m的50级调板正火后：如果未能送到机械性能的最低要求，经过买方批准，可采用调质处理，即加到8150C1500F和925心（1700°F）范围以产生奥氏体组织，保温足够的时间使材料整体达到超度均匀，错后在合适的介质中摔火，并在595℃一 705℃（1100F~1300°F）的温度范用内回火 5化学成分要求 5.1钢材虚特合表1中规定的化学成分要求和5.2的要求。
表1化学成分要求
化学虚分要求（质量分数）
化学成分婴求（压量分数）
K
元款
9
元素
50#
420
50烟 0.18 0.22
42纸 018 0.22
路练外新 最高0.04 0.01--0.04 产品分折 最高0.05 0.0050.05
族量 焙练分折高含量 产品分析
记
量高0.020 量高0.020
t
培栋分析 0.90-1.35 1.15~1,60
产品分析 0.84-146 1.07-1.72 铝 培练分桥 0.02~0.06 0.020.06
锂
(总计) 产品开新 D.015m~0.06 0.0150.06
0.030
10.030 0.010 0.010 0.015
聘量 培集分新高含量
0.040 复最 婚靠分析 0.012 0.012
产品分析
D.017 d 1 0.0100 D·0110
0.017 d
高古量 产品分析
0.01 0.015
镇量 培练分析高含量 产品分折
中造
培练分析 0:05~-0.40 0.05--040 律量 培体分析 0.0100
硅
0.050.45 005-0.45 高含量 产品分析
0.0110
产品分新懂告量熔炼分析适1.60，产品分析达1.72，充许销厂适择。 如果有最低值，应商定并在订货单上注明。 心书百意如，未经买方特别认可，不得有意加人，此时炼分析和产品分折的限量，应南定并在订货单上往明。 ，如果未有意加人韩或帮土金属，叫不需分折。
.
一
5.2碳当量CCE：应计并提告磁当量CE，CE值接下式确定： 2
SY/T100042010
CE=CMn(CrMoV(NiCa)
15
6
5
5.21最大碳当量值如下所示。
级别
厚度 563.5mm (24m) >63.5mm (24im) ≤50.8mm (2 m) 208mm(2m)
最无就当量值
0. 43 0.45 0.43 0.45
42
50
5.3任何有意加人的元素和碳当量（CE公式中的所有元索均成写人报告 5.4未经买方特别批准：不得有意加人印，、铭，钟和其他带土金属 5.5如果加人了5.4中列出的任何元素，应恨据8.1时的地定对钢板做出附加标记。 6机械性能要求 6.1试件所代表的材料应符合表2给出的拉种性能要求。
表2拉伸性能要求
桂能
42段 289. (42) 289(42)
50级 345 (50) 324 (47)
1563.5mm (2 5in) 63.5mm (2in)
用服强座（量低值）
MPa kai)
抗控至度 MPaCkaD
427--565 (62--82)
483~620 (70-90)
50mm(2in) 200nm (s in)
延仲率（母小值）
23 18
24 20
%
7缺口韧性要求 7.1冲击试验应采用夏比V形缺口试验。 7.2冲击试验件的取样位置虚与代支每一护钢的最薄部分与最厚部分的拉伸试件的取样位置相近。 同一护号销少于50t时，只做一大试验，如果要求更严格，可执行用加要求S2和（或）S12的规定
豆比V形快口冲击试验应根据ASTMA370第19章的现定对三个描向试件进行试验，试件尺寸，试验提度和能量要求示于表。由于古球量和吉硫量低全尺寸试件所需的能量常带超过ASTM E23规的限值。为防止上进情说发生，生产厂家可以做据表3中选项A一E的规定选择任何尺寸，能量要求和试验湿度组合的子样本进行试验。 7.3如果三个试件的平均能量低于规定的平均值，或者单个试件的留量值低于单个试件规定的最低值，则可按下步费重做试验：
a）对另外三个试件重做试验，每一试件的能量值应大于或等于现定的最低平均随量值。 的如果重新试验仍适不到所要求的能量值，需要对钢板进行重新正火或调质处理，站后再做
试脸。
7.4重新正大或调质处理后，按照7.2的要求制作试件并评定，
8 SY/T100042010
表3夏比Y形缺口试验的快口制性要求
极别 违项 达件尺寸 平均量小能量
单十量小能量 J(ft-b) 27 (20) 27(20) 27 (20) 20 (15) 14(10) 34 (25) 34 (25) 34 (25) 26(19) 18(13)
武验基度 C (F) 40(40) 40（40 40(-40) -46(-50) 62(80) 40 4 40) 40 ( 40) 4040) 46(50) 62(80)
nXmn 10X10 7.5X10 5.0x10 7.5×10 5.0X10 10 ×10 7.5 x10 5.0X10 7.5X10 5.0x10
J(ft-Ib) 34 (25) 34 (25) 34 (25) 26(19) 184133 41 (30) 41 (30) 41(30) 31 (23) 20(15)
AL B C D
42
A B C D E
50
8标记 8.1按照本标准定供货的销板，钢厂应根据ASTMA6/A6M第12章和第19章的规定做出标记
如果按照附加要求S3订货，则应根据ASTMA20/A20M第13章和20.1的规定和下选加条件做出标记：
API会标应用于符合本标准要求的产品并仅限于授权的销厂使用，希望美得API会标许可证
的期厂应向API办公室1220LStreetN.W.WashingtonD.C20005发雨案联申请资料或购买许可使用AP1会标的销厂一费表，订单号：811-00005
b）42级钢虚标注“API2H-42
50短钥应标注“API2H-50". C）以轧制（未经痒火）状态供货，需由铜材加工厂进行热处理的解板，应打上尾标“G：经过
正火后供货的钢板，虚打上尾标“N”，调质钢应打上居标“Q工”。创如，经过正火的50 假的钢板的标记为“API2H-50N"
d）如果钢板中加人了5.4提及的某种化学元素，应在8.16）列举的销板标记中紧临“H之后
增加标记“C（例如“API2HC-50"）
