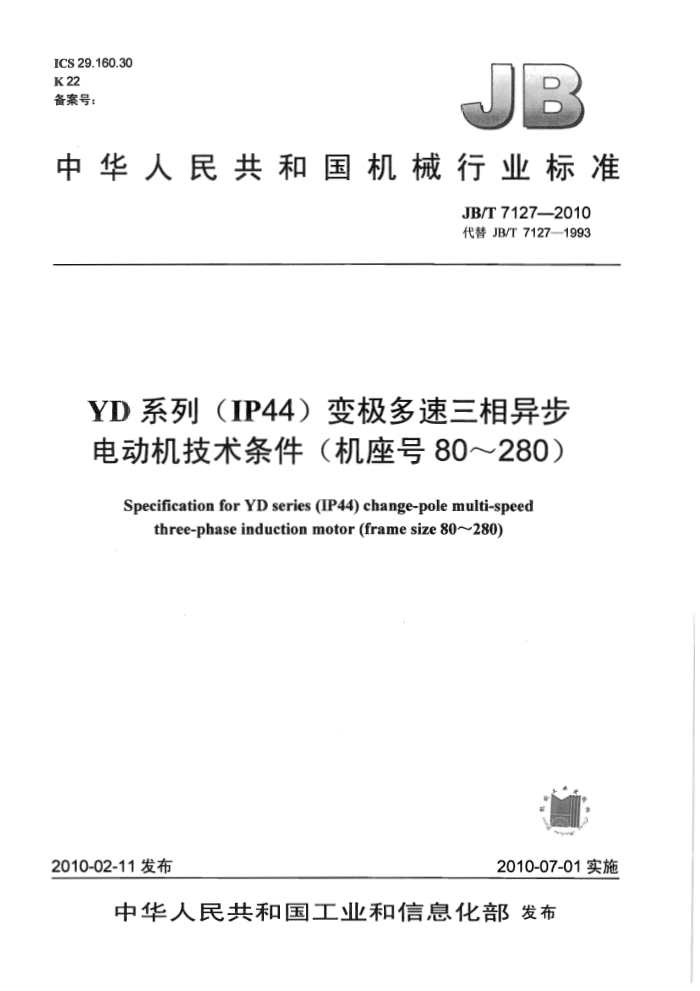

ICS 29.160.30 K 22 备案号：
中华人民共和国机械行业标准
JB/T 7127--2010 代替 JB/T 7127—1993
YD系列（IP44）变极多速三相异步电动机技术条件（机座号80～280）
Specification for YD series (IP44) change-pole multi-speed
three-phase induction motor (frame size 80~280)
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T 7127-—2010
目 次
前言
Ⅱ
.............
1
范围. 2规范性引用文件 3型式、基本参数与尺寸
4技术要求... 5检验规则... 6标志、包装及保用期表 1结构及安装代码.. 表2绕组的接法和出线端表3机座号与转速及功率的对应关系表表4机座带底脚、端盖上无凸缘的电动机表5机座带底脚、端盖上有凸缘的电动机表6机座不带底脚、端盖上有凸缘的电动机.. 表7立式安装机座不带底脚、端盖上有凸缘、轴伸向下的电动机.… 表 8 轴伸键的尺寸及公差表 9 径向圆跳动公差表 10 圆跳动公差表 11 平行度公差，表12 平面度公差.. 表 13 对称度公差... 表 14 效率的保证值. 表 15 功率因数的保证值表 16 堵转转矩对额定转矩之比的保证值表 17 堵转电流对额定电流之比的保证值... 表 18 电气性能保证值的容差表 19 断电后间隔时间… 表 20 空载时测得的振动速度有效值. 表 21 空载时A计权声功率级的噪声数值.…. 表 22 出线端标志
14
....15
8
7
2
10 1 1 11 .12
........
.... 12
.....................................0.....0.... 电电电电电电电电专电电电业电电电电
.13 ..... 13
.15 JB/T 7127—2010
前言
本标准代替JB/T7127一1993《YD系列（P44）变极多速三相异步电动机技术条件（机座号80～ 280)》。
本标准与 JB/T7127—1993相比，主要变化如下
效率计算时，电动机绕组电阻基准温度的换算，按GB/T1032一2005《三相异步电动机试验方法》的规定。 电动机的结构及安装型式中将IMV36改为IMV35。 -修改了表8键宽尺寸的极限偏差，由“h9”改为“h8”。 增加了热试验后的断电时间间隔的规定；修订了4.4.1，修改为：电动机的效率由间接损耗分析法确定，杂散损耗按输入功率的0.5% 计算。 -4.10电动机电气性能保证值的容差中增加了对4.5～4.8数值修约间隔为0.01；增加了关于转差率容差的规定，修改了效率容差的规定。 增加了4.14偶然过电流试验。 取消原标准中有关气隙不均匀度的规定。 增加了4.26电动机的安全性能应符合GB14711一2006的要求。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电器科学研究所（集团）有限公司、上海电科电机科技有限公司、宁波
东力传动设备股份有限公司、衡水电机股份有限公司、浙江永发机电有限公司、武汉卧龙电机有限公司、 浙江金龙电机股份有限公司。
本标准参加起草单位：西安西玛电机（集团）股份有限公司、苏州德能电机有限公司、上海海光电机有限公司。
本标准主要起草人：张凤、黄坚、吴艳红、葛荣长、姚丽新、曹中水、叶叶、姚叶勤、张卫国、吴建兵、徐鹤江、俞加瑞。
本标准所代替标准的历次版本发布情况为：
-ZB K26 006—1989; -JB/T 7127—1993。
III JB/T 7127---2010
YD系列（IP44）变极多速三相异步电动机
：技术条件（机座号80～280）
1范围
本标准规定了YD系列（IP44）变极多速三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则、标志、包装及保用期的要求。
本标准适用于YD系列（IP44）变极多速三相异步电动机（机座号80～280）（以下简称电动机）。 凡属本系列电动机所派生的各种系列电动机也可参照执行。 2规范性引用文件
GB/T191—2008包装储运图示标志（ISO780：1997，MOD） GB755—2008旋转电机定额和性能（IEC60034-1：2004，IDT） GB/T9972008旋转电机结构型式、安装型式及接线盒位置分类（IM代码）（IEC60034-7：2001，
IDT)
GB/T1032-—2005三相异步电动机试验方法 GB1971—2006旋转电机线端标志与旋转方向（EC60034-8：2002，DT） GB/T1993—1993旋转电机冷却方法 GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080
(idt IEC 60072-1: 1991)
GB/T4942.1-2006旋转电机整体结构的防护等级（IP代码）分级（EC60034-5：2000，IDT） GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（IEC
60034-14:2007，IDT)
GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（ISO 1680:1999 MOD)
GB/T12665一2008电机在一般环境条件下使用的湿热试验要求 GB14711—2006中小型旋转电机安全要求 JB/T9615.1—2000交流低压电机散嵌绕组匝间绝缘试验方法 JB/T9615.2-2000交流低压电机散嵌绕组匝间绝缘试验限值
3型式、基本参数与尺寸 3.1电动机的外壳防护等级为IP44（按GB/T4942.1的规定）。 3.2电动机的冷却方法为IC411（按GB/T1993的规定）。 3.3电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMVI、IMV3、 IMV5、IMV6、IMV15和IMV35（按GB/T997—2008的规定），按表1的规定制造。
表1结构及安装代码
机座号 80~160 180~225 250~280
结构及安装代码（IM）
B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35
B3、B5、B35、V1 B3、B35、V1 JB/T 7127—2010
3.4电动机的定额是以连续工作制（S1）为基准的连续定额。 3.5电动机的额定频率为50Hz，额定电压为380V。 3.6电动机以变极而变速，有两速、三速、四速三种类型。电动机定子绕组在两速时为单套绕组，三速、四速时为双套绕组。电动机在各种速比时定子绕组的接法和出线端数按表2的规定。
注1：对1000/1500、750/1000速比的双速电动机出线端数为6时，允许采用混相法Y/Y接法，由客户和制造厂另
签协议。 注2：电动机的定子绕组在两速时可以为双套绕组，由客户和制造厂另签协议。
表2绕组的接法和出线端
同步转速
r/min
速 比
1000/1500
750/1 500 △/YY
750/1 000
500/1 000
1 500/3 000
接 法出线端数
6
同步转速
r/min
速 比
1 000/1 500/3 000
500/750/1 000/1 500
750/1500/3000
750/1000/1500
接 　法出线端数注：对250及以上机座号采用双套绕组纽的电动机，三速时允许采用10个出线端， ，四速时允许采用14个出线端，
YIAYY 9
AYYY
A/AY/YY
12
其标志应符合6.3.的规定。
3.7电动机应按下列额定功率制造：
0.35 kW、0.45 kW、0.55 kW、0.65 kW、0.75 kW、0.85 kW、1 kW、1.1 kW、1.3 kW、1.5 kW、1.8 kW、2 kW、2.2kW、2.4 kW、2.6 kW、2.8 kW、3 kW、3.3 kW、3.7kW、4 kW、4.5 kW、5.5 kW、6.0 kW、6.5kW、7kW、7.5kW、8 kW、9kW、10kW、11 kW、12kW、13kW、14 kW、15 kW、16 kW、 17kW、18.5kW、20 kW、22kW、24 kW、26kW、28 kW、30kW、32kW、34 kW、37 kW、40 kW、 42 kW、45 kW、47 kW、50 kW、52 kW、55kW、60 kW、67kW、72kW、82kW。 3.8电动机的机座号与转速及功率的对应关系应符合表3的规定。 3.9电动机尺寸及公差： 3.9.1 电动机的安装尺寸及公差应符合表4～表7的规定，外形尺寸应不大于表4～表7的规定。 3.9.2 电动机轴伸键的尺寸及公差应符合表8的规定。 3.9.33 轴伸长度一半处的径向圆跳动公差应符合表9的规定。 3.9.4 凸缘止口对电动机轴线的径向圆跳动公差和凸缘配合面对电动机轴线的端面圆跳动公差应符合表 10 的规定。 3.9.5电动机轴线对底脚支承面的平行度公差符合表11的规定。 3.9.6 电动机底脚支承面的平面度公差应符合表12的规定。 3.9.7 电动机轴伸上键槽的对称度公差应符合表13的规定。 2
