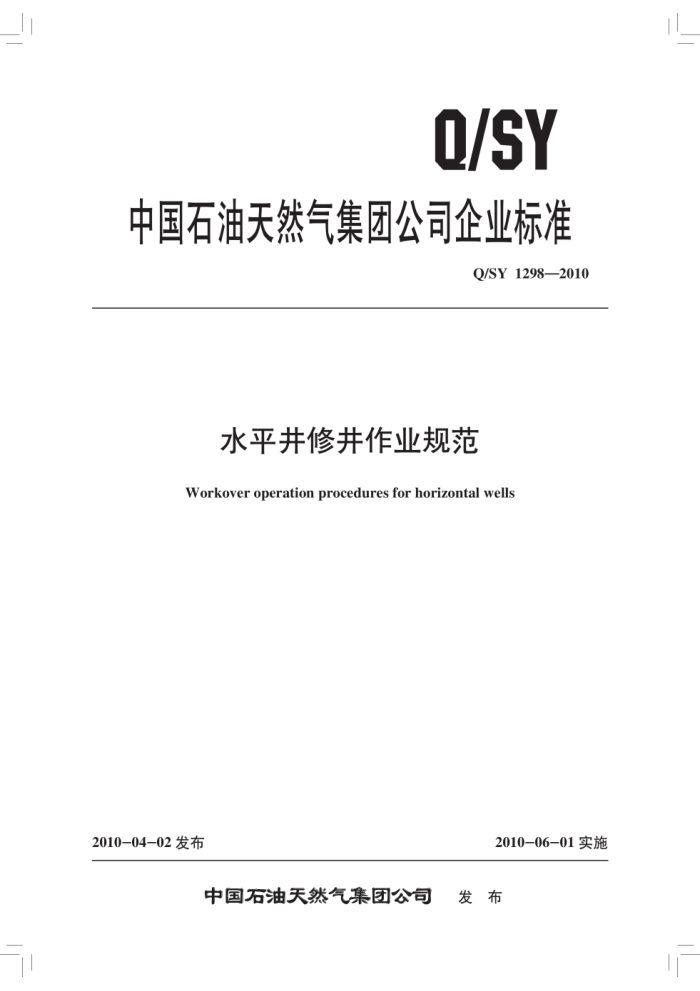

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1298—2010
水平井修井作业规范
Workover operation procedures for horizontal wells
2010-06-01 实施
2010-04-02 发布
中国石油天然气集团公司 发布 Q/SY 1298—2010
目 次
前言
范围规范性引用文件
作业准备 3.1 设计准备 3.2 材料准备 4 射孔完井的水平 开作 4.1 替泥浆 4.2 通井 4.3 井筒试压 4.4 井口试压 4.5 负压降液面 4.6 射孔 4.7 测试 4.8 冲砂 4.9 完井 5 筛管完井的水平井作业 5.1 井口试压 5.2 井筒试压 5.3 通井 5.4 钻塞 5.5 通井 5.6 刮削 5.7 替喷 5.8 酸洗 5.9 完井 6 水平井打捞作业 6.1 冲洗鱼顶 6.2 通井 6.3 打捞管柱结构 6.4 可退式工具打捞 6.5 井下液压增力器打捞 6.6 其他注意事项
3
....
....
Q/SY1298—2010
前言
本标准由中国石油天然气集团公司石油工程技术专业标准化技术委员会井下作业分标委提出。 本标准由中国石油天然气集团公司石油工程技术专业标准化技术委员会归口。 本标准主要起草单位：冀东油田分公司井下作业公司。 本标准参加起草单位：新疆油田分公司井下作业公司、辽河油田分公司锦州工程技术处本标准起草人：李宏民、陈宪锐、韩琴、赵恩军、于启海、陈志刚、荆江录、马贵明、郭新维、
朱玉玮。
I Q/SY 1298—2010
水平井修井作业规范
1范围
本标准规定了射孔完井的水平井、筛管完井的水平并及水平井打捞的作业规程。 本标准适用于水平井投产、试油及维护等作业。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
SY/T5467—2007套管柱试压规范 SY/T5587.12—2004常规修井作业规程第12部分：打捞落物 SY/T6013—2009试油资料录取规范 SY/T 62532007 水平井射孔施工规范 Q/SY 1082—2007 连续油管作业技术规程
3 作业准备 3.1 、设计准备 3.1.1依据地质设计、工程设计收集井身结构、井眼轨迹数据等资料，查阅井史，了解历次作业情况。 3.1.2 现场勘查，掌握井场及其周围环境情况 3.1.3 根据收集资料编写施工设计，施工设计应根据井眼轨迹数据确定不同井段起下管柱的要求。 3.2材料准备 3.2.1按设计要求准备齐全下井管材。凡通过斜度大于60°井段的油管，其接箍两端应加工成不小于3mm×45°倒角。 3.2.2 按设计要求准备齐全下井工具。凡通过斜度大于60°井段的工具，所有台阶应加工成不小于 3mm×45°倒角。油管底部应采用橄榄形工具。下井工具长度应根据曲率半径理论计算值确定。 3.2.3按设计要求准备适用于水平井不同作业工序的修井液。 4射孔完井的水平井作业 4.1 春 替泥浆 4.1.1下管柱底带水平井专用导锥，探人工并底。若中途上提或下放超过正常负荷20kN，应采用排量大于0.4m/min正循环冲洗。管柱下至井底后，上提2m左右，完成替泥浆管柱。 4.1.2用修井液替出井内泥浆，排量应大于0.4m3/min，替入量不小于井筒容积的3倍，替入方法为前两周采用正替，第三周采用反洗，进出口密度差不大于0.02g/cm。 4.1.3在斜度大于60°的段，起管或下管速度应不大于0.2m/s，下管时应采用下两根上提一根，负荷无异常再下入的方法（下面各条起管、下管没有特殊要求时，执行本条规定）。 4.2通井
1
Q/SY 1298—2010
5.2 井筒试压
并筒试压符合SY/T5467—2007中第4章的规定。 5.3 通井
通井按4.2的规定执行。 5.4钻塞 5.4.1钻头直径应小于被钻井段套管内径6mm～8mm，钻头选用侧面为圆柱体的钻头。 5.4.2 钻塞液应选用原钻井泥浆或同等黏度、密度的压井液。 5.4.3 钻具应选用钻杆或与套管尺寸相匹配的水平井专用螺杆钻具。 5.4.4 钻塞管柱应在造斜段、水平段设置专用扶正器。 5.4.5 钻塞钻压不大于30kN，钻穿水泥塞、胶塞、盲板，应在所钻位置反复划眼5次以上，下放上提无阻卡显示，并通至井底或油层底界以下50m，并彻底洗净钻屑。 5.5 通井
按4.2的规定执行，通井规最大外径应小于钻头外径2mm。 5.6刮削
应在钻塞段及其以下井段边冲洗边反复刮削5次以上，彻底洗井。 5.7 替喷 5.7.1 1按设计下入替喷管柱。 5.7.2 将符合设计要求的射孔液正替人井中，再用原修井液顶替，使射孔液到达油层所在井段，且使射孔液高于油层顶界180m～200m，应保持油管与套管同液性修井液的液面在同一深度。 5.7.3 上提管柱至油层顶界以上50m～70m。 5.7.4 用设计要求的替喷液替出井内原修井液，液量为井筒容积的1.5倍～2倍。 5.8 酸洗 5.8.1 按设计下入酸洗管柱。 5.8.2 酸洗施工解除筛管外泥浆污染。 5.9 完井
按设计完成生产管柱。 6 水平井打捞作业 6.1 冲洗鱼顶
冲砂冲出鱼顶，并探明鱼顶位置。 6.2 通井
按施工设计要求通井。 6.3# 打捞管柱结构
根据鱼顶具体情况，下入水平井专用打捞工具，管柱中应加扶正器。 6.4 可退式工具打捞
水平井打捞应选用水平井可退式打捞工具。 6.5 井下液压增力器打捞
落鱼在水平段或水平段较长或解卡难度大时，应采用井下增力器管柱结构进行打捞。 6.6 其他注意事项
水平井打捞其他注意事项符合SY/T5587.12一2004中第5章、第6章、第7章、第8章的规定
