GB/T24925—2010

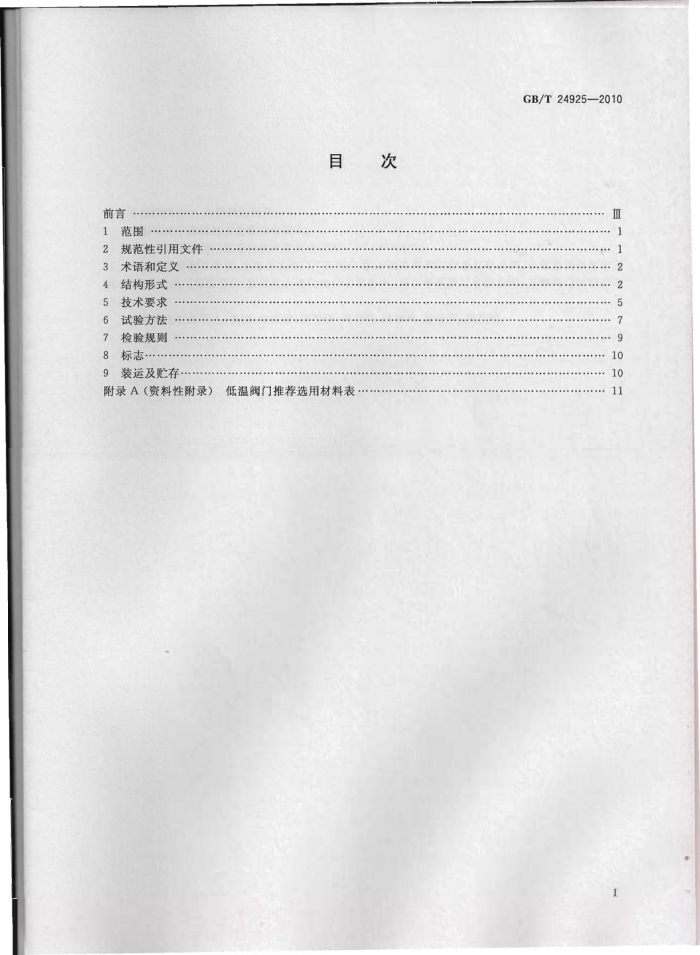

目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
1
结构形式 5 技术要求 6 试验方法 7 检验规则 8 标志· 装运及贮存
4
0
9
10
附录A（资料性附录）低温阀门推荐选用材料表 GB/T24925—2010
前言
本标准附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口本标准主要起草单位：上海良工阀门厂有限公司、上海高科阀门制造有限公司、合肥通用机械研究
院、苏州纽威阀门有限公司、浙江超达阀门股份有限公司、浙江华东阀门有限公司、五洲阀门制造有限公司。
本标准主要起草人：杨恒、金成波、黄明亚、高开科、邱晓来、金公元、郑祖辉。
标准分享网wwbzfxwcom免费 CHINA
IS GB/T24925-—2010
低温阀门技术条件
1范围
本标准规定了低温阀门的术语、结构形式、技术要求、试验方法、检验规则、标志、装运及贮存。 本标准适用于公称压力PN16PN420，公称尺寸DN15～DN600，介质温度一196℃～一29℃的
法兰、对夹和焊接连接的低温闸阀、截止阀、止回阀、球阀和蝶阀。其他低温阀门亦可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T229金属材料夏比摆锤冲击试验方法（GB/T229一2007ISO148：2006，MOD） GB/T12220通用阀门标志（GB/T12220—1989，idtISO5209：1977） GB/T12221 金属阀门结构长度（GB/T12221-2005，ISO5752：1982，MOD） GB/T12225 通用阀门铜合金铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T12234 石油、天然气工业用螺柱连接阀盖的钢制闸阀 GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀[GB/T12235一2007，
BS1873-1975(R1998),NEQ
GB/T12236 石油、化工及相关工业用的钢制旋启式止回阀 GB/T12237 石油、石化及相关工业用的钢制球阀 JB/T 6438 阀门密封面等离子弧堆焊技术要求 JB/T6899 阀门的耐火试验 JB/T7248 阀门用低温钢铸件技术条件 JB/T.7746 紧漆型钢制阀门 JB/T7927 阀门铸钢件外观质量要求 JB/T7928 通用阀门供货要求 JB/T8527 金属密封蝶阀 JB/T8937 对夹式止回阀 JB/T9092 阅门的检验和试验 ASTMA182/182M 【高温设备用锻制或轧制的合金钢管法兰、锻制管件 ASTMA193/193M 高温或高压或者其他特殊用途用合金钢和不锈钢螺栓材料标准规范 ASTMA194/194M 高压或高温作业或者高压高温作业用螺栓的碳钢及合金钢螺母的标准规范 ASTMA350/350M 要求冲击韧性试验的管件用碳钢及低合金钢锻件标准规范 ASTMA351/351M 承压件用奥氏体，奥氏体-铁素体（双相）钢铸件规范 ASTMA352/352M 低温承压件用铁素体和马氏体钢铸件标准规范 ASTMA320/320M 低温用合金钢栓接材料
1
标准分享网wwbzfxwcom免费 GB/T24925—2010
3 术语和定义 3. 1
颈部伸长量bonnetextension 阀盖支承最上端至阀盖填料函底部的距离。
3. 2
低温冲击试验low-temperatureimpacttest 在规定低温条件下通过摆锤一次打击夏比缺口冲击试样，测定冲击吸收能量的试验方法。 结构形式
4
低温阀门的典型结构形
2221 20
18 17 16 15 14
R
13 12 11 10 9 00 7 D 5 4 3
长
SONIS 螺柱：
4
2
向
1—阀体； 2 一阀座；一闸板；
13
活节螺栓
18- 一阀杆螺母； 19- 一压盖； 20——手轮； 21— 一螺母； 22- 螺钉。
14 坑料压套；
格上密封座：
:
填料压盖；
a
3
16- 支架； 17— 油杯；
阀杆；
10- 支撑轴承； 11- 填料垫； 12- 填料；
4 -
5—垫片； 6——阀盖；
图1 低温闸阀 GB/T24925—2010
21 20
19 18 3 16 15 14 13 12 11 10 9
颈
部伸长
量王
5
A
3 2
承压方向
园
A
7—阀盖； 8——螺柱； 9螺母； 10上密封座； 11——支撑轴承；
1—阀体； 2——阀座；
12- 填料垫； 13——填料； 14——填料压套； 15-—活节螺栓； 16—填料压盖；
17—支架； 18——阀杆螺母； 19——螺钉； 20—手轮； 21——螺母。
一阀瓣； 4 阀瓣卡套：一阀杆；
3
5-
6 一垫片；
图2 2低温截止阀
14 2/13 12 11 10
9
8 7 6 5 4 2
3
介质流向
1——阔体； 2——阀座； 3— 一闽瓣； 4-螺母；
5—垫图； 6——摇臂；
9——垫圈； 10——阀盖 11——螺钉；
12—垫片； 13——螺柱； 14——螺母。
一支架； 8—螺栓；
7-
图3低温旋启式止回阀
3
标准分享网wwbzfxwcom免费 GB/T24925—2010
介质流向
一阀体；阀瓣；销轴；挡销；扭簧。
1- 2- 8
5-
图4对夹低温止回阀
颈部伸长
7
R
6
11
3
介质流向 12
Y
一右阀体；一球体；闵座；一轴承；一阀杆；一填料；
填料压盖；手柄；一螺柱；
1- 2- R
7
8- 9-
10- 螺母； 11- 密封垫片； 12 左阅体。
4-
6-
图5低温球阀 GB/T24925~2010
颈部伸长量
- -
牙
承压方向
-
1—阅体； 2——密封圈； 3—压板；
一阀杆；
10——支架； 11——蜗轮装置。
7- 轴承； 8— 一填料； 9——填料压盖，
-
X 5
蝶板； 6 一螺栓；
图6 低温蜗轮蜗杆传动蝶阀
5技术要求
5.1一般要求
低温阀门除应符合本标准的规定外，还应符合GB/T12234、GB/T12235、GB/T12236、 GB/T12237、JB/T8527JB/T7746和JB/T8937等相应阀门产品标准的规定。 5.2阀体 5.2.1低温阀门的结构长度按GB/T12221的规定或按订货合同要求。 5.2.2阀体在受介质压力和温度交变产生的应力及管道安装引起的附加应力的总载荷下，应能保持足够的强度。 5.2.3对有流动方向要求的阀门，应在阀体上铸造或打印永久性指示介质流向的标志。 5.3阀盖 5.3.1低温闸阀、截止阀、球阀、蝶阀的阀盖应根据不同的使用温度要求设计成便于保冷的长颈阀盖结构，以保证填料函底部的温度保持在0℃以上， 5.3.2长颈部分与阀盖可以浇铸成一体，也可采用与本体材质相同的无缝钢管对焊到阀盖和填料箱上，对于公称尺寸不大于DN50的小口径的锻造阀门，也可以使用承插焊连接。焊后应消除焊接应力。 5.3.3阅杆与长颈部分之间的间隙应按对流热损失尽可能小来设计，长颈部分的壁厚应保证与阀门公称压力和机械强度与刚度要求相适应的最小厚度以利于热传导。 5.3.4对闸阀、截止阀等有上密封要求的低温阀门应设置上密封，上密封座密封面堆焊硬质合金。对奥氏体不锈钢阀门的上密封座密封面，可直接加工而成。
-
5
