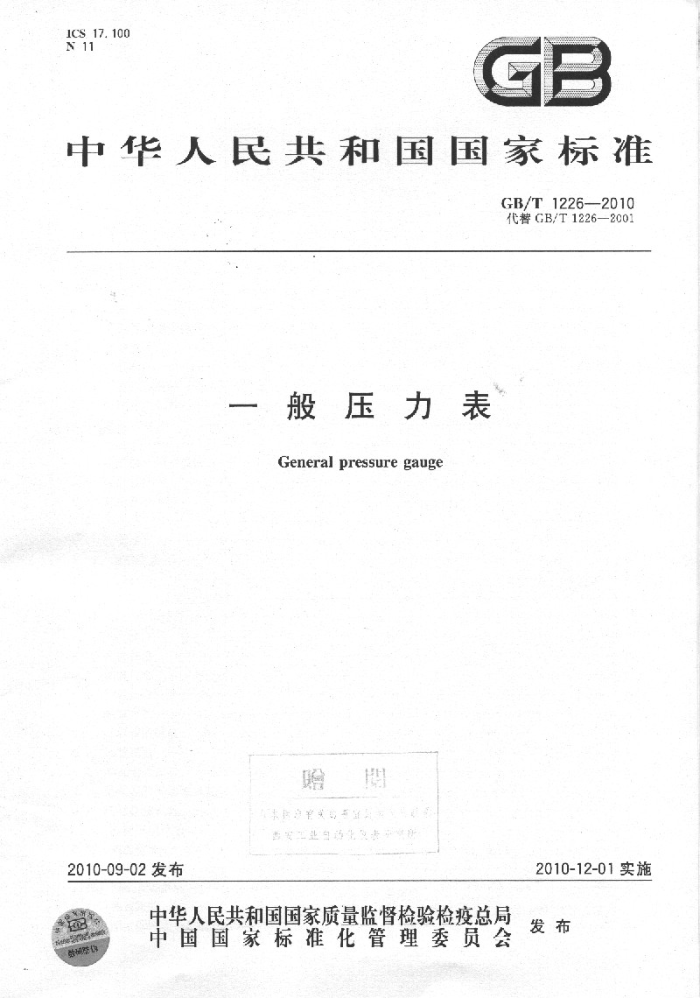

ICS 17. 100 N 11
GB
中华人民共和国国家标准
GB/T1226—2010 代誉GB/T1226—2001
一般压力表
General pressure gauge
哈调
2010-12-01实施
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
改装味 GB/T1226—2010
目 次
前言
范围 2 规范性引用文件 3.术语和定义 4产品分类 4. 1 型式 4. 2 仪表的精确度等级 4.3基本参数 5技术要求 . 5.1正常工作条件 5.2参比工作条件 5.33 基本误差 5. 4 回差 5. 5 指针偏转的平稳性 5.6轻敲位移 5. 7 温度影响 5.8 超压 5. 9 交变压力 5.10 指示装置 5.11 外观 5.12 耐工作环境振动性能 5.13 抗运输环境性能· 6试验方法 6.1 试验条件 6.2 试验仪器 6. 3 检验点 6. 4 测试方法 5. 5 基本误差试验 6. 6 回差试验 6. 7 零点误差试验 6. 8 指针偏转平稳性试验 6.9 轻龄位移试验 6. 10 温度影响试验 6. 11 超压试验 6. 12 交变压力试验· 6.13 指示装置试验 6.14 外观检验 6.15 耐工作环境振动试验
1 CB/T1226—2010
6.15抗运输环境性能试验 7检验规则 7.1出厂检验 7.2型式检验 8标志、包装与贮存 8.1.标志 8.2包装 8.3贮存附录A（规范性附录） 用于特殊介质仪表的附加要求附录B（规范性附录） 试验顺序及项目之间间歇时间附录C（资料性附录） 安全措施
10 11 12 CB/T 1226—2010
前言
本标准代样GB/T1226—2001一般压力表》。 本标准与GB/T1226一2001相比，主要变化如下：
标准的编写格式按GB/T1.1一2000的要求进行了修改；扩大了标准的适用范围，将不锈钢压力表、异型外壳的仪表纳人本标准：
一扩大了仪表的测量范围，
明确了“环境温度”含介质温度；对于直接安装的仪表，主要安装尺寸增加了接头尺处对四方、六方或对方长度的要求。 修改了仪表超压性能要求：修改了仪表交变负荷性能要求。
本标准的附录A、附录B为规范性附录，附录C为资料性附录。 本标准出中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口：本标准负责起草单位：西安工业自动化仪表研究所。 本标准起草单位：西仪集团有限贡任公司仪表制造厂、案川机床集团宝鸡仪表有限公司、北京布莱
迪仪器仪表有限公司、红旗仪表有限公司、重庆昆仪仪表有限责任公司、北京康斯特仪表科技股份有限公司、宁波隆兴焊割科技股份有限公司、浙江中恒仪器仪表有限公司、安徽蓝德集团股份有限公司、浙江普赛迅仪器仪表有限公司、雷尔达仪表有限公司，
本标准主要起草人：范丽俊、张远道、张少平甘大方、周春龙、王小平。 本标准所代替标准的历次版本发布情况：
GB/T1226—1986; GB/T1226—2001.
1 CHIN
6 GB/T12262010
般压力表
一
1.范围
本标准规定了一般压力表的术语及定义、产品分类、技术要求、试验方法、检验规则和标志、包装与忙存婴求
本标准适用于弹策管（C形管，盘簧管、螺旋管）等机械指针式压力表、真空表及压力真空表（以下简称仪表）。本标准包含了不锈钢压力表、外壳为异型（如方形）的压力表。
对于测量氧、氢等特殊介质仪表的附加要求见本标准的附录A的规定。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，
GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正炫） (GB/T2423.102008,IEC60068:1995,IDT)
GB/T13384机电产品包装通用技术条件 GB/T17214.32000 工业过程测量和控制装置的工作条件 第3部分：机械影响
(idtIEC605043:1998)
JB/T5528压力表标度及分划 JB/T9252工业白动化仪表指针指示部分的基本型式，尺寸及指针的一般技术要求 JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本标准。
3. 1
绝对压力absoluleprexsure 以绝对真空为零位基准的压力（见图1）。
3. 2
正压力]】positivepressure 以大气压力为基准，大于大气压力的压力（见图1）。
3.3
负压（力）（真空）negativepressure 以大气压力为基准，小于大气压力的压力（见图1)。
3. 4
差压（力）differentialpressure 两个压力之间的差值（见图1）。
3. 5
表压（力）gaugepressure 以大气压力为基准，大于或小于大气压力的压力 GB/T1226—2010
3. 6
压力表pressuregauge 以大气压力为基准，用于测量正压力的仪表。
3. 7
真空表vacuumgauge 以大气压力为基准，用于测量负压力的仪表。
3. 8
压力真空表compoundpressuregauge 以大气压力为基准，用于测量正压力和负压力的仪表。
3. 9
一般压力表generalprges Iregauge 精确度等级等于或低 家的压力表、真空表及压力真空表。
3. 10
轻敲位移 distangetapping 在输人不变的情况 下 及表所显示的被测里经轻意仪表外壳以后的变化量。
3. 11
超压over-prssm 对仪表施加人于其则量上限值的负有
S
3. 12
交变压力对仪表施加
oressure 幅度、频率 定规律往复交变的负荷
1
3.13
P
回差byster
siserror
在测量范围内， 靠入压力上九或下降时，仪表在同 量点的两个相应的输出值问轻敲后示值的
S a
最大差值。 3. 14
温度影响temAerae effect 当环境条件的其购保持在 参比值时，
温度参数的变化影响可起的美差。
3. 15
测量范围 measuringngo 按规定精确度进行测量的据 量的范围，
压力A
差后
正压
压JB
大气压力（表压零位）
负/下
绝对压力
绝对压力
绝对真空（绝对压力季位）
图1压力的定义示意图
2 GB/T1226—2010
3. 16
标度范围scalespan 由标度始点值和终点值所限定的范围。
4产品分类 4.1型式 4.1.1仪表按测量类别分为：压力表、真空表、压力真空表。
注：在仪表标度盘上的标度能正确识别出测量类别者，可统称为压力表，
4.1.2仪表按螺蚊接头及安装方式分为：直接安装压力表、嵌装（盘装)压力表、凸装（墙装）压力表（见表1及图2~图8）.
表1
螺蚊接头及安装方式轴向储心直接式（Ⅱ)
名 称直接安装压力表嵌装(盘装)压方表凸装(瑞装)压力表
轴向同心直接式（ⅡⅢ）
径间直接式（I）
拍向同心般装式（V）拍向同心凸装式（班）
轴向偏心嵌装式（IN）径向凸装式(И)
4.2 仪表的精确度等级
仪表的精确度等级分为：1.0级；1.6级；2.5级：4.0级。 4.3基本参数 4.3.1仪表外壳公称直径（mm）系列：
40、60、100、150、200、250. 注：外壳为异型（如方形）的压力表的外亮尺寸山生产商与用户协商确定
4.3.21 仪表测量范围应符合表2的规定。
表2
单位为兆帕
类 型
测量范围
0~0. 1; 0.~1; 0~10; 0~100 : 0~1000 0~0.16; 0~1.5, 0~16; 0~160 0~0.25 0~2.5, 0~25; 0-~250 0~0. 4, 0--4, 0~40, 0~100 0~0. 6; 0~~6; 0~50; 0~600 0. 1~0 0. 1~-0, 05; 0. 1~0, 15; 0.1~-0. 3;
压力表
真空表压力真空表
0.1~-0.5;
0. 1--0. 9;
0.1~1.5;
0. 1~2. 4
H
图2型式I
图3型式Ⅱ
