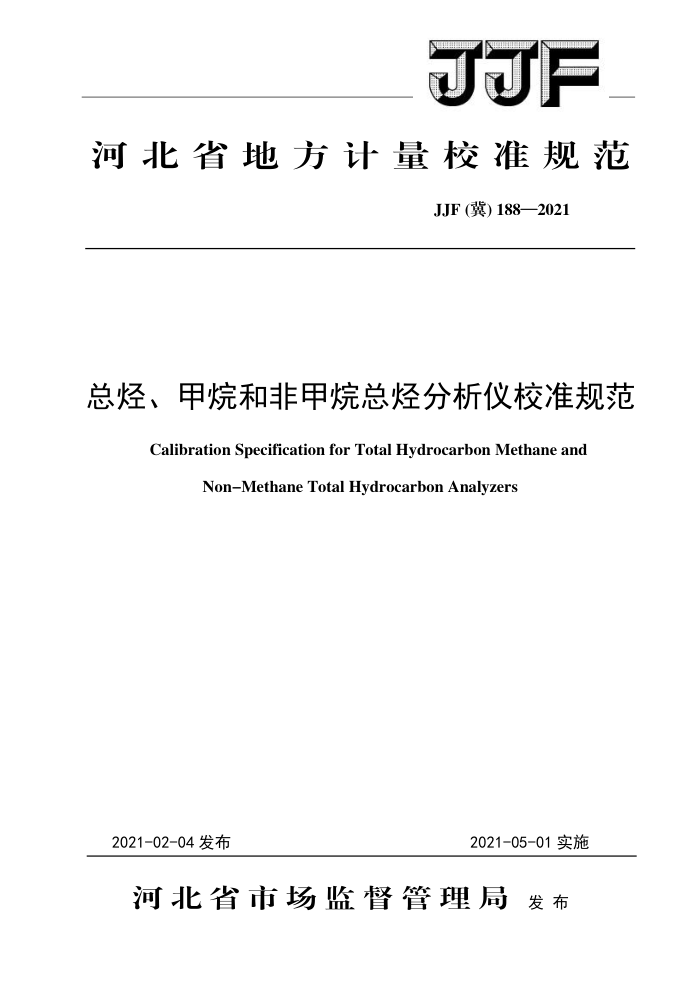

JJF
河北省地方计量校准规范
JJF(冀)188—2021
总烃、甲烷和非甲烷总烃分析仪校准规范
Calibration Specification for Total Hydrocarbon Methane and
Non-Methane Total Hydrocarbon Analyzers
2021-02-04发布
2021-05-01实施
河北省市场监督管理局 发布
： JJF(翼)188—2021
总烃、甲烷和非甲烷总烃分析仪
校准规范
JJF(冀) 1882021
Calibration Specification for Total Hydrocarbon
Methane and Non-Methane Total Hydrocarbon Analyzers
归口单位：河北省市场监督管理局起草单位：河北省计量监督检测研究院
白洋淀流域生态环境监测中心
青岛崂应海纳光电环保集团有限公司
本规范委托河北省计量监督检测研究院负责解释 JJF(冀)188—2021
本规范起草人：
李志丰 （河北省计量监督检测研究院）王龙 （河北省计量监督检测研究院）郝广民 （白洋淀流域生态环境监测中心）刘子优 （河北省计量监督检测研究院）王园园 （河北省计量监督检测研究院）石霜 （青岛崂应海纳光电环保集团有限公司） JJF(冀)188—2021
目
录
引言 1 范围 2 引用文件 3 术语和计量单位 4 概述 5 计量特性
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (5) (10) (12)
校准条件 6.1 校准环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法 7.1示值误差 7.2重复性 7.3转化效率 7.4响应时间. 8 校准结果表达 9 复校时间间隔附录A示值误差不确定度评定示例. 附录B总烃、甲烷和非甲烷总烃分析仪校准记录（参考）附录C总烃、甲烷和非甲烷总烃分析仪校准证书（内页）格式（参考）
6 JJF(冀)188—2021
引言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》等规范进行编写。
本规范的制订，参考了HJ1012-2018《环境空气和废气总烃、甲烷和非甲烷总烃便携式监测仪技术要求及检测方法》、DB13/2322-2016《工业企业挥发性有机物排放控制标准》、 DB11/T1367-2016《固定污染源废气甲烷总烃非甲烷总烃的测定便携式氢火焰离子化检测器法》中的部分内容。
本规范为首次发布。
I JJF(翼)188—2021
总烃、甲烷和非甲烷总烃分析仪校准规范
1范围
本规范适用于测量原理为火焰离子化（FID）法的总烃、甲烷和非甲烷总烃气体分析仪（以下简称分析仪)的校准。
2引用文件
本规范引用了下列文件： HJ1012-2018环境空气和废气总烃、甲烷和非甲烷总烃便携式监测仪技术要求及检
测方法
凡是注明日期的引用文件，仅注日期的版本适用于本规范。
3术语和计量单位
转化效率conversionefficiency［HJ1012-2018，3.7]
使用催化氧化装置把除甲烷外的气态有机化合物氧化掉的效率。
4概述
分析仪是以氢气和空气燃烧生成的火焰为能源，当有机化合物进入火焰时，在高温下
产生化学电离，电离产生的离子流与进入火焰的有机化合物量成正比，根据信号的大小对有机物进行定量分析。广泛用于环境空气及污染源中有机物气体的浓度的检测。
分析仪由样品采集传输单元、样品处理单元、分析单元、数据处理单元及辅助设备等
组成。 5计量特性
分析仪计量特性见表1。 校准条件
6
6.1校准环境条件：
温度：（0～40）℃ 相对湿度：≤85%；大气压：（80～106）kPa JJF(翼)188—2021
表1计量特性
计量特性要求示值误差
技术指标 ±10% ≤2% ≤10s ≥95%
重复性响应时间* 转化效率**
注：1．以上所有指标不是用于合格性判别，仅供参考；
2．分析周期为固定时间的仪器标*的项目不做； 3．非催化氧化一氢火焰离子化法的仪器标*的项目不做。
6.2测量标准及其他设备
标准气体均应使用国家有证标准物质，其他设备应有效溯源。 6.2.1空气中甲烷、丙烷气体标准物质：不确定度不大于3%，k=2。标准气体可稀释获得，稀释获得的标准气体不确定度不大于3%，k=2。 6.2.2零气：除烃空气，其中碳氢化合物浓度不大于0.3mg/m3。 6.2.3秒表：分度值不大于0.1s。 7校准项目和校准方法 7.1示值误差
按照分析仪使用说明书或客户的要求确定分析仪的使用量程，并对分析仪进行预热稳定以及零点和量程的校准。依次通入浓度为使用量程20%、50%和80%左右的空气中甲烷气体标准物质，读数稳定后分别记录分析仪示值，再通入零气等待分析仪示值回零。重复上述步骤3次，按公式（1）分别计算示值误差Ac。
A - As × 100%
(1)
Ac =
As
式中：
Ac一浓度示值误差，%; A一甲烷三次示值的算术平均值，umol/mol或mg/m3： As一标准气体的浓度，umol/mol或mg/m3。
7.2重复性
待测分析仪运行稳定后，通入浓度为使用量程50%的空气中甲烷气体标准物质，读
2 JJF(翼)188—2021
数稳定后记录分析仪的示值Ai，重复上述测试操作6次，按公式（2）计算重复性S,。
n
Z(A - A)2 n-1
(2)
×100%
S.
1=
A
式中：
A一仪器第i次测量的显示值，umol/mol或mg/m3；
A一仪器n次测量结果的算数平均值，umol/mol或mg/m3： n一测量次数（n≥6）。
7.3转化效率
待测分析仪运行稳定后，通入校准气进行零点和量程校正。 通入浓度约为使用量程（50%~80%）的丙烷标准气体，待数值稳定后记录甲烷的示
值，重复3次，按公式（3）计算待测仪器的转化效率。
× 100%
(3)
式中：
n一转化效率，%; C一分析仪的甲烷示值3次测量平均值，umol/mol或mg/m D一丙烷标准气体浓度值，umol/mol或mg/m3。
7.4响应时间
通入浓度约为使用量程50%的标准气体，稳定后读取仪器显示值，撤去标准气体通入零点气，分析仪显示值稳定后，再通入上述浓度的标准气，同时用秒表记录从通入标准气体瞬时起到稳定值的90%时的时间。重复测量3次，取3次记录时间的算术平均值作为仪器的响应时间。 8校准结果表达
校准结果应在校准证书上反映。校准证书应至少包括以下信息： a）标题，“校准证书”； b）实验室名称和地址；
