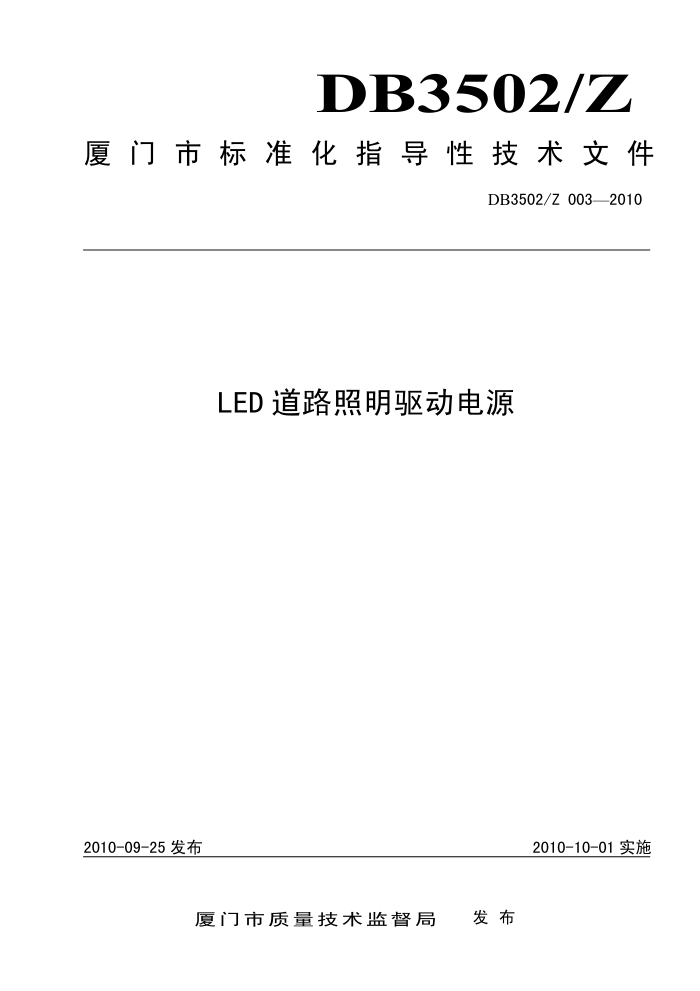

DB35027
厦门市标准化指导性技术文件
DB3502/Z003——2010
LED道路照明驱动电源
2010-10-01实施
2010-09-25发布
发布
厦门市质量技术监督局 DB3502/Z003—2010
目 次
前言 1范围 2规范性引用文件 3术语和定义 4技术要求.
TT
.
4.1外观结构 4.2性能要求 4.3防护等级 4.4安全要求 4.5电磁兼容性要求 5试验方法 5.1试验条件 5.2外观结构检查 5.3性能试验 5.4环境条件试验 5.5振动试验 5.6噪声试验 5.7防护等级试验（外置式驱动电源） 5.8安全要求试验 5.9电磁兼容试验 6检验规则. 6.1型式检验 6.2型式检验的实施办法 6.3型式检验的规则 7标志、包装、运输和存储 7.1标志、标签 7.2包装 7.3运输和存储
C
0
9
9 10
11
11 11 11 DB3502/Z003—2010
前 言
本指导性技术文件按照GB/T1.1-2009给出的规则起草。 请注意本指导性技术文件的某些内容可能涉及专利。本指导性技术文件的发布机构不承担识别这些
专利的责任。
本指导性技术文件由厦门市科学技术局提出。 本指导性技术文件由厦门市科学技术局归口管理。 本指导性技术文件主要起草单位：厦门市光电子行业协会。 本指导性技术文件主要起草人：李章根、许文平、叶荣南、杨喜云、葛莉、胡爱华、秦碧芳、马
承柏、韩晓安、王东海、刘毅清、彭万华。
II DB3502/Z003—2010
LED道路照明驱动电源
1范围
本指导性技术文件规定了LED道路照明驱动电源的技术要求、试验方法、检验规则、标志、包装、 使用说明、存储和运输。
本指导性技术文件适用于LED道路照明灯具的驱动电源装置。 本指导性技术文件同样适用于隧道、庭院、停车场等公共场所的LED照明灯具的驱动电源装置
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17743电气照明与类似设备的无线电骚扰特性的限制和测量方法 GB/T 18595 5一般照明用设备电磁兼容抗扰度要求 GB/T2423.1电工电子产品环境试验第2部份：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部份：试验方法试验B：高温 GB/T 2423.22 电工电子产品环境试验第2部分：试验方法试验N：温度变化 GB/T2423.10 电工电子产品环境试验第2部份：试验方法试验Fc和导则：振动（正弦） GB/T24825LED模块用直流或交流电子控制装置的性能要求 GB4208外壳防护等级（IP代码） GB19510.1灯的控制装置第1部分：一般要求和安全要求 GB19510.14LED模块用直流或交流电子控制装置的特殊要求
3 ：术语和定义
下列术语和定义适用于本指导性技术文件。
3. 1
总输入功率驱动电源以额定输入电压操作下额定负载之总消耗功率。
3. 2
功率因数功率因数是有功功率和视在功率的比值。
3. 3
电源效率
1 DB3502/Z003—2010
输出功率除以总输入功率。
3. 4
恒压电源输出电压恒定的电源，理想的电压源其输出阻抗为零。
3.5
恒流电源输出电流恒定的电源，其输出阻抗很大。理想的电流源的输出阻抗为无限大。
4 技术要求
4.1外观结构 4.1.1外观要求
驱动电源机壳表面应光洁、平整、裂缝、变形等缺陷。 4.1. 2 尺寸要求
外形尺寸应符合设计图纸要求。 4.1.3 材料要求
各部件的使用材料及其结构设计应符合设计图纸要求。 4. 2 性能要求 4.2.1总则
驱动电源的性能应符合GB/T24825的规定。 4. 2.2 ：工作电源
额定电压220V，额定频率50Hz。 适用范围：单相交流176V~264V，49.75Hz~50.25Hz。
4.2.3 电源效率
总输入功率小于等于150W的驱动电源效率要求不应低于85%。 总输入功率大于150W的驱动电源效率要求不应低于90%。
4.2.4 功率因数
功率因数要求不应低于0.9。 4.2.5 5过温保护
驱动电源应具有过温保护功能， 4.2.6 过载保护
2
