DB3502/7

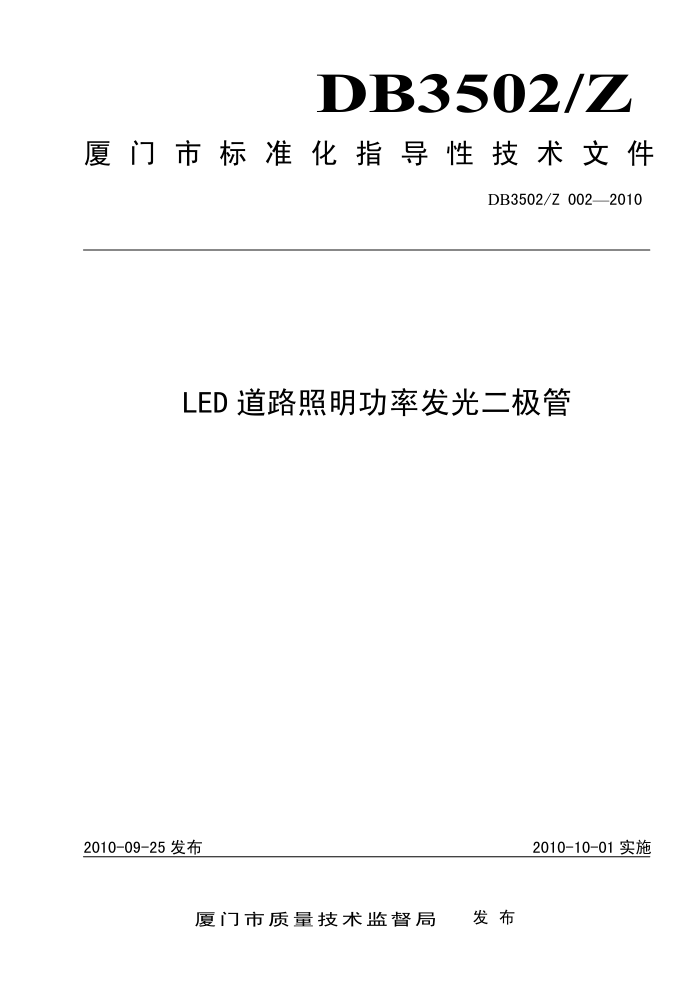

厦门市标准化指导性技术文件
DB3502/Z002—2010
LED道路照明功率发光二极管
2010-10-01实施
2010-09-25发布
发布
厦门市质量技术监督局 DB3502/Z002—2010
目 次
前言 1范围 2规范性引用文件 3术语和定义 4要求.
TT
2
4.1外观质量 4.2极限值.. 4.3光电特性 4.4相关色温（CCT）的范围和要求
5试验方法 5.1试验要求 5.2外观质量， 5.3光电特性 5.4相关色温 5.5引出端强度（适用时） 5.6引出端可焊性试验 5.7耐焊接热试验 5.8快速温度变化及交变湿热试验 5.9正弦振动及稳态加速度试验 5.10高温电耐久性试验 5.11高温贮存试验 5.12静电放电抗扰度试验 6检验规则 6.1产品交付应提供检验报告 6.2产品质量应有承诺 6.3交收检验 6.4型式检验 7包装、贮存和运输 7.1包装... 7.2存， 7.3运输.
n
V
L
9 DB3502/Z002—2010
前 言
本指导性技术文件按照GB/T1.1-2009给出的规则起草。 请注意本指导性技术文件的某些内容可能涉及专利。本指导性技术文件的发布机构不承担识别这些
专利的责任。
本指导性技术文件由厦门市科学技术局提出。 本指导性技术文件由厦门市科学技术局归口管理。 本指导性技术文件主要起草单位：厦门市光电子行业协会。 本指导性技术文件主要起草人：胡爱华、彭万华、李章根、叶荣南、王东海、马承柏、秦碧芳、许
文平、杨喜云、韩晓安、葛莉、刘毅清。
II DB3502/Z002—2010
LED道路照明功率发光二极管
1范围
本指导性技术文件规定了LED道路、隧道及室内照明功率发光二极管的技术要求和试验方法。 本指导性技术文件适用于LED道路、隧道及室内照明用1W功率发光二极管（白光LED）。功率
大于1W的功率发光二极管参照执行。
：规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环） GB/T2423.10-1995电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦） GB/T2423.15-1993电工电子产品环境试验第2部分：试验方法试验Ga和导则：稳态加速度 GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 2829-2002 2周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 4937-1995 半导体器件机械和气候试验方法 GB/T4938-1985 半导体分立器件接收和可靠性 GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验 SI/T11394-2009半导体发光二极管测试方法
3术语和定义
下列术语和定义适用于本指导性技术文件。
3. 1
功率发光二极管powerlight-emittingdiode 工作电流在100mA以上的发光二极管。
3. 2
光效luminousefficacy 光源发射的光通量Φ,与其消耗的电功率P的比值，单位：1m/W。
3. 3
显色指数colorrenderingindex 光源显色性的度量。以被测光源下物体的颜色和参照光源下物体的颜色的相符程度来表示。国际照
明委员会CIE把太阳的显色指数定为100 3.4
色温colortemperature
1 DB3502/Z002—2010
当光源的色品与某一温度下完全辐射体的色品相同时，该完全辐射体的绝对温度为此光源的色温。 单位：K。 3. 5
相关色温correlatedcolortemperature CCT 黑体轨迹上，和某一光源的色品坐标相距最近的那个黑体的绝对温度，即为该光源的相关色温。
3. 6
热阻thermal resistance 器件的有效温度与外部规定参考点温度之差除以器件中的稳态功率耗散所得的商。单位：℃/W。
4要求
4.1外观质量
产品外表面没有影响使用的机械缺陷，无开路及短路。透镜或硅胶表面无明显气泡、划伤及沾污。 外引线平整牢固、无脱落松动，无明显锈蚀，变色 4.2极限值
极限值应符合表1的规定。
表1极限值
符号 Iry Irp K Tease Tete Tant Pat Tald 350（时间小于10秒）
参数正向峰值电流正向脉冲电流"
数值 700 1000 5 60 -40~+85 25~+85 1. 2
单位 mA mA v ℃ ℃ ℃ W ℃
反向电压
管壳温度贮存温度工作温度耗散功率焊接温度
抗静电能力（HBM） ESD
±8000
1）脉冲宽度0.1ms， 占空比1/10。
2
