ICS03.220.20;93.080.30 P 66 备案号：

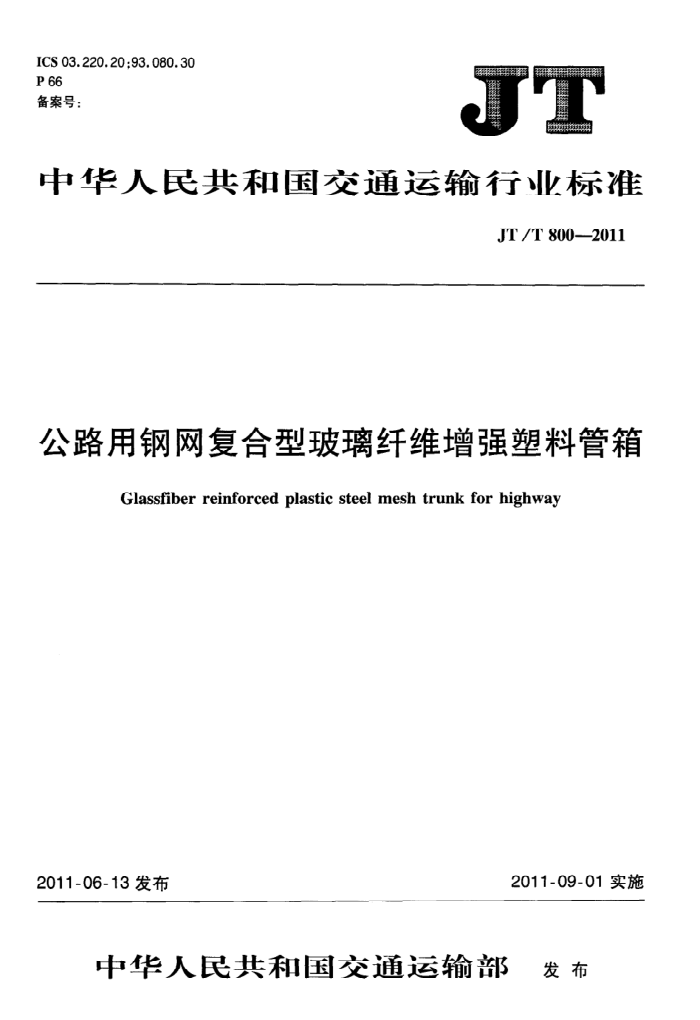

中华人民共和国交通运输行业标准
JT /T 800-2011
公路用钢网复合型玻璃纤维增强塑料管箱
Glassfiber reinforced plastic steel mesh trunk for highway
2011-06-13发布
2011-09-01实施
中华人民共和国交通运输部 发布 JT/T800—2011
目 電次
前言
II
范围 2 规范性引用文件 3 产品分类、结构、尺寸及偏差 4 技术要求
试验方法 6 检验规则
5
6
标志、包装、运输及储存附录A（资料性附录） 结构形式及部件图
6
2 JT/T800—2011
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准出全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：交通运输部公路科学研究院、国家交通安全设施质量监督检验中心、公路交通安
全实验室。
本标准参加起草单位：杭州天充科技有限公司。 本标准主要起草人：马学锋、程立平、王大恒、陆宇红、郭东华、魏正治、彭雷、白媛媛。 JT/T8002011
公路用钢网复合型玻璃纤维增强塑料管箱
1范围
本标准规定了公路用钢网复合型玻璃纤维增强塑料管箱（以下简称钢网玻璃钢管箱）的产品分类、 结构尺寸及偏差、技术要求、试验方法、检验规则、标志、包装、运输和储存等内容。
本标准适用于公路用钢网玻璃钢管箱。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1447—2005 GR/T 1449 GB/T 1451 GB/T1463—2005 GB/T 1634.22004 塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料
纤维增强塑料拉伸性能试验方法纤维增强塑料弯曲性能试验方法纤维增强塑料简支梁式冲击韧性试验方法纤维增强塑料密度和相对密度试验方法
增强塑料巴柯尔硬度试验方法纤维增强塑料用液体不饱和聚酯树脂纤维增强塑料燃烧性能试验方法氧指数法玻璃纤维短切原丝毡和连续原丝毡玻璃纤维无捻粗纱玻璃纤维无抢粗纱布连续玻璃纤维纱
CB/T3854 GB/T8237 GR/T 8924 GB/T 17470 GB/T18369 GB/T 18370 GB/T 18371 GB/T22040—2008 公路沿线设施塑料制品耐候性要求及测试方法 GB/T24721.1—2009 公路用玻璃纤维增强塑料产品第1部分：通则 CB/T24721.2—2009 公路用玻璃纤维增强塑料产品第2部分：管箱 YB/T 5294
一般用途低碳钢丝
3产品分类、结构、尺寸及偏差
3.1分类 3.1.1 钢网玻璃钢管箱按照结构分为下面两种类型，结构示意图参见附录A：
a) A型，内卷边型； b） B型,外卷边型。
3.1.2 钢网玻璃钢管箱按用途分为下面两种类型，结构示意图参见附录A：
a）I类,普通管箱； b) Ⅱ类，接头管箱。
3.1.3 依据成型工艺的不同，公路用钢网玻璃钢管箱分为以下几类：
a） 拉挤成型钢网玻璃钢管箱；
1 JT/T800—2011
b) 模压成型钢网玻璃钢管箱； c） 其他机械制造成型钢网玻璃钢管箱。
3.2结构、尺寸及偏差 3.2.1 结构及尺寸 3.2.1.1 内卷边及内卷边接头钢网玻璃钢管箱规格和尺寸应符合表1的规定。
表1 内卷边及内卷边接头钢网玻璃钢管箱规格和尺寸
单位为毫米
长度 宽度 高度 壁厚 卷边宽度 卷边厚度 钢丝直径 钢丝间距
型 号
W,
L W H
BX250×150 ×5 4 000 250 150 5 14 ~ 20 ≥5 BX310×190 ×5 4 000 310 190 5 14 ~ 20 ≥5 BX340×230 ×5 4 000 340 230 5 14 ~20 ≥5 0.50~0.80 12 ~ 15
内卷边钢网玻璃钢管箱（A型)
内卷边接头钢 BX310×190×5 2000 310 190 5 14 ~ 20 ≥5
BX370×240 ×5 2000 370 240 5 14 ~ 20 ≥5
网玻璃钢管箱 3.2.1.2 外卷边及外卷边接头钢网玻璃钢管箱规格和尺寸应符合表2的规定。
表2外卷边及外卷边接头钢网玻璃钢管箱规格和尺寸
单位为毫米
型 号
长度I. 宽度W 高度H 壁厚t 钢丝直径
钢丝间距
BX250×150×5 4 000 250 150 5 BX310×190×5 4 000 310
外卷边钢网玻璃钢管箱(B型) 外卷边接头钢网 BX310×190×5 2 000 310 玻璃钢管箱
190 230 190 240
5 5 5 5
12 ~ 15
4 000 340
BX340 ×230 ×5
0.50~0.80
2 000 370
BX370 ×240×5
3.2.2偏差
偏差应符合下列规定： a)1 长度L允许偏差为±5mm； b) 宽度W、高度H允许偏差为±2mm； c) 厚度t允许偏差为。0.4mm。
3.3型号规格
钢网玻璃钢管箱的型号名称应符合以下规定：
CBX×□×O-
管箱分类（.T艺、结构、用途）；管箱壁厚，单位为毫米（mm）；管箱高度，单位为毫米（mm）；管箱宽度，单位为毫米（mm）；管箱；玻璃钢；钢网。
示例：宽370mm、高240mm、壁厚5mm的拉挤成型内卷边接头钢网玻璃钢管箱标记为：GBX370×240×5—a-A—IⅡI。 2
