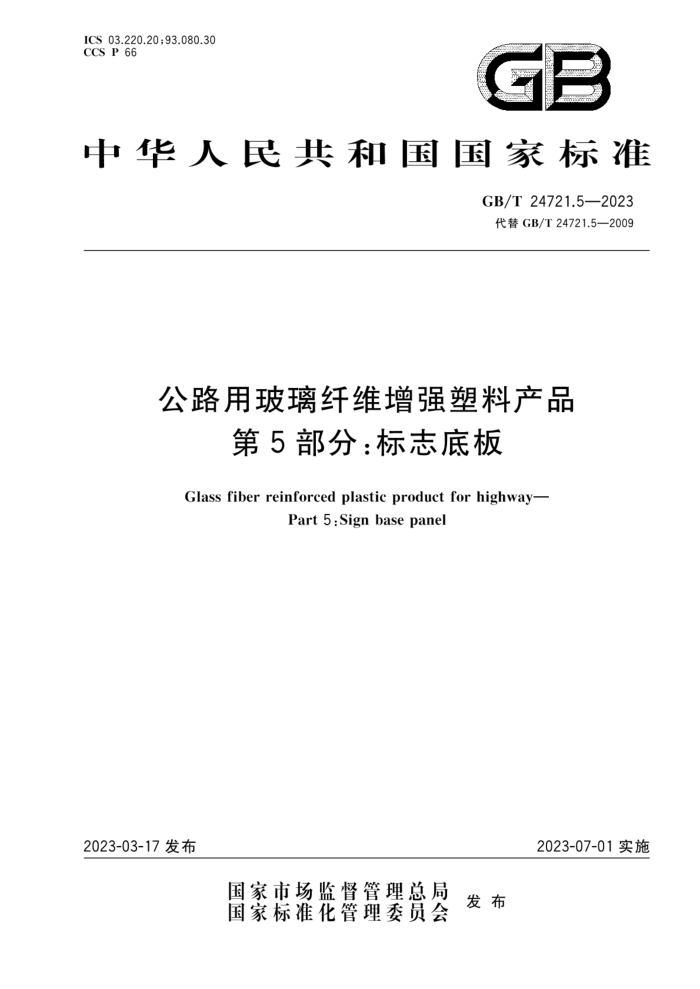

ICS 03.220.20;93.080.30 CCS P 66
GB
中华人民共和国国家标准
GB/T24721.5—2023 代替GB/T24721.5—2009
公路用玻璃纤维增强塑料产品
第5部分：标志底板
Glass fiber reinforced plastic product for highway-
Part 5:Sign base panel
2023-07-01实施
2023-03-17发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T24721.5—2023
目 次
前言引言 1 范围
Im IV
规范性引用文件 3 术语和定义 4 产品结构、尺寸及偏差· 5 技术要求
2
..
:
试验方法 7 检验规则标志、包装、运输和贮存
6
8
附录A（规范性） 整体荷载牵引装置设置要求 GB/T24721.5—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T24721《公路用玻璃纤维增强塑料产品》的第5部分。GB/T24721已经发布了以下部分：
一第1部分：通则；第2部分：管箱；第3部分：管道； —第4部分：非承压通信井盖；一第5部分：标志底板。 本文件代替GB/T24721.5一2009《公路用玻璃纤维增强塑料产品第5部分：标志底板》，与
GB/T24721.5一2009相比，除结构调整和编辑性改动外，主要技术变化如下：
a） 删除了产品分类（见2009年版的3.1)； b) 增加了玻璃钢标志底板结构示意图（见图1)； c) 更改了阻燃性能的技术要求及试验方法（见表1、6.8，2009年版的表1、5.5.5）； d) 增加了烟密度的技术要求及试验方法（见表1、6.9）； e) 增加了耐人工加速老化性能（荧光紫外灯光源）的技术要求及试验方法（见表1、6.13.5）； f) 更改了整体荷载性能要求的表述及试验方法（见表1、6.14，2009年版的表1、5.5.9）； g) 更改了试样的特殊规定（见6.4.2，2009年版的5.4.2）； h) 更改了抗冲击性能试验方法（见6.10，2009版的5.5.4）； i 更改了一般试验的水温要求、耐酸性能的试验温度要求（见6.11、6.12，2009年版的5.5.6、
5.5.7），拉伸强度试验中增加了试样厚度要求（见6.7.1）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本文件起草单位：交通运输部公路科学研究院、中路高科交通检测检验认证有限公司，本文件主要起草人：郭东华、李美丹、黄班玛、汪成、燕凌、张智勇、马学锋、陆宇红、陈晨、王晶
杨珊珊、银龙、白杨、庞小培、崔月。
本文件于2009年首次发布，本次为第一次修订。
II GB/T 24721.5—2023
引言
公路用玻璃纤维增强塑料材料因其适宜的强度、良好的环境适应性能，在公路行业应用越加广泛。
GB/T24721《公路用玻璃纤维增强塑料产品》将标准化对象分为通用和特殊两个方面。公路用玻璃纤维增强塑料材料的通用方面作为GB/T24721的第1部分，具体公路用玻璃纤维增强塑料产品的特殊方面作为GB/T24721的其他部分。GB/T24721旨在规范该类材料的质量管理，由5个部分构成。
第1部分：通则。目的在于明确公路用玻璃纤维增强塑料材料通用技术要求以及试验方法。 一第2部分：管箱。目的在于进一步规范公路用玻璃纤维增强塑料管箱产品的质量水平。 第3部分：管道。目的在于进一步规范公路用玻璃纤维增强塑料管道产品的质量水平。 一第4部分：非承压通信井盖。目的在于进一步规范公路用玻璃纤维增强塑料非承压通信井盖
产品的质量水平。 第5部分：标志底板。目的在于进一步规范公路用玻璃纤维增强塑料标志底板产品的质量
-
水平。 当前，随着不同阻燃环境条件下要求公路用玻璃纤维增强塑料标志底板产品的阻燃性能不同，以及
有外涂装涂层的公路用玻璃纤维增强塑料标志底板产品的广泛应用等原因，有必要修订完善本文件。 本次修订，技术指标综合考虑了国内生产企业的总体水平，增加阻燃性能、烟密度和耐人工加速老化性能（荧光紫外灯光源)技术要求，提高了公路用玻璃纤维增强塑料标志底板产品的环境适应性，以期满足产品质量控制的要求。
IV GB/T 24721.5—2023
公路用玻璃纤维增强塑料产品
第5部分：标志底板
1范围
本文件规定了公路用玻璃纤维增强塑料标志底板的产品结构、尺寸及偏差、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存等要求。
本文件适用于公路用玻璃纤维增强塑料标志底板（以下简称“玻璃钢标志底板”）的生产、检验和使用。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5768.2道路交通标志和标线 第2部分：道路交通标志 GB/T18226 公路交通工程钢构件防腐技术条件 GB/T 23827 7道路交通标志板及支撑件 GB/T24721.1一2023公路用玻璃纤维增强塑料产品 第1部分：通则
术语和定义
3
本文件没有需要界定的术语和定义。
4产品结构、尺寸及偏差
4
4.1 直径或最长边不大于1000mm的玻璃钢标志底板宜采用整体成型的方式，厚度不应小于2mm，其余尺寸底板的厚度不应小于3mm。底板采取拼接方式成型时，底板上任意拼接螺孔边缘距底板边缘和拼接缝的最小距离不应小于20mm，底板厚度不应小于3mm。当底板为拼接方式成型或底板厚度小于3mm时，应采取增强处理。拼接成型玻璃钢标志底板结构示意见图1。
1
