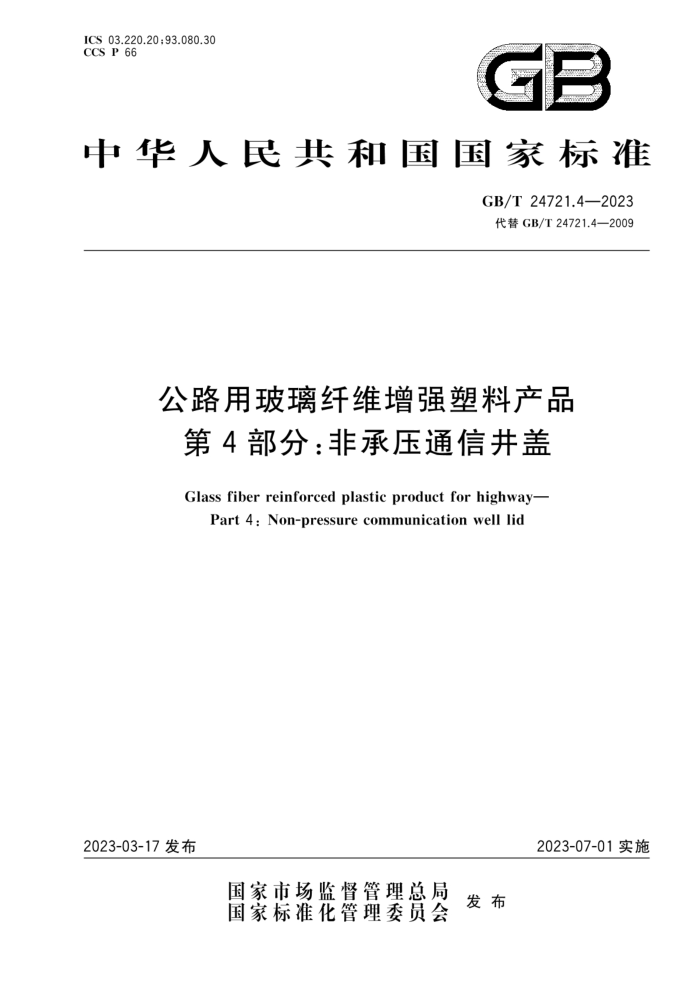

ICS 03.220.20;93.080.30 CCS P 66
GB
中华人民共和国国家标准
GB/T 24721.4—2023 代替GB/T24721.4—2009
公路用玻璃纤维增强塑料产品第4部分：非承压通信井盖
Glass fiber reinforced plastic product for highway-
Part 4: Non-pressure communication well lid
2023-07-01实施
2023-03-17发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T24721.4—2023
目 次
前言引言 1 范围
N
规范性引用文件 3 术语和定义
2
产品结构、尺寸及偏差、型号 5 技术要求 6 试验方法
4
检验规则标志、包装、运输和贮存
7
8
附录A（规范性） 整体承载性能测定方法 GB/T 24721.4—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T24721《公路用玻璃纤维增强塑料产品》的第4部分。GB/T24721已经发布了以下部分：
—第1部分：通则；一第2部分：管箱；第3部分：管道； —第4部分：非承压通信井盖；一第5部分：标志底板。 本文件代替GB/T24721.4一2009《公路用玻璃纤维增强塑料产品第4部分：非承压通信井盖》，
与GB/T24721.4一2009相比，除结构调整和编辑性改动外，主要技术变化如下：
a） 更改了术语“缝宽”“并口净宽”的定义（见3.4、3.6，2009年版的3.4、3.6）：
b) 删除了产品分类（见2009年版的4.1）； c) 更改了产品型号的表示方法（见4.2，2009年版的4.3）； d) 删除了原材料性能要求（见2009年版的5.1.1）； e) 更改了外观质量技术要求（见5.1，2009年版的5.1.2）； f) 更改了阻燃性能的技术要求及试验方法（见表2、6.7.3，2009年版的表2、6.5.3.3）； g) 增加了烟密度的技术要求及试验方法（见表2、6.7.4）： h) 增加了耐人工加速老化性能（荧光紫外灯光源）的技术要求及试验方法（见表2、6.11.4）： i) 更改了耐自然暴露性能的技术要求（见表2，2009年版的5.2表2）； j) 更改了汽油油号、一般试验的水温要求、耐化学介质性能的试验温度要求（见6.2、6.9、6.10，
2009年版的6.2、6.5.5、6.5.6)； k) 更改了结构尺寸测量量具的要求（见6.5，2009年版的6.5.2）； 1）增加了井盖缝宽、弯曲强度的试验方法（见6.5.3、6.12）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本文件起草单位：交通运输部公路科学研究院、中路高科交通检测检验认证有限公司。 本文件主要起草人：郭东华、李美丹、黄班玛、汪成、燕凌、陆宇红、张智勇、马学锋、陈晨、王晶
杨珊珊、银龙、白杨、庞小培、崔月。
本文件于2009年首次发布，本次为第一次修订。
II GB/T 24721.4—2023
引言
公路用玻璃纤维增强塑料材料因其适宜的强度、良好的环境适应性能，在公路行业应用越加广泛。 GB/T24721《公路用玻璃纤维增强塑料产品》将标准化对象分为通用和特殊两个方面。公路用玻璃纤维增强塑料材料的通用方面作为GB/T24721的第1部分，具体公路用玻璃纤维增强塑料产品的特殊方面作为GB/T24721的其他部分。GB/T24721旨在规范该类材料的质量管理，由五个部分构成。
第1部分：通则。目的在于明确公路用玻璃纤维增强塑料材料通用技术要求以及试验方法。 第2部分：管箱。目的在于进一步规范公路用玻璃纤维增强塑料管箱产品的质量水平。 第3部分：管道。目的在于进一步规范公路用玻璃纤维增强塑料管道产品的质量水平第4部分：非承压通信井盖。目的在于进一步规范公路用玻璃纤维增强塑料非承压通信井盖产品的质量水平。 第5部分：标志底板。目的在于进一步规范公路用玻璃纤维增强塑料标志底板产品的质量水平。
-
-
当前，随着不同阻燃环境条件下要求公路用玻璃纤维增强塑料非承压通信井盖产品的阻燃性能不同，以及有外涂装涂层的公路用玻璃纤维增强塑料非承压通信井盖产品的广泛应用，有必要修订完善本文件。本次修订，技术指标综合考虑了国内生产企业的总体水平，增加阻燃性能、烟密度和耐人工加速老化性能（荧光紫外灯光源)技术要求，提高了公路用玻璃纤维增强塑料非承压通信井盖产品的环境适应性，以期满足产品质量控制的要求。
IN GB/T24721.4—2023
公路用玻璃纤维增强塑料产品第4部分：非承压通信井盖
1范围
本文件规定了公路用玻璃纤维增强塑料非承压通信井盖产品的结构、尺寸及偏差、型号、技术要求，试验方法、检验规则，以及标志、包装、运输和贮存等要求。
本文件适用于公路非车辆行驶区域用玻璃纤维增强塑料非承压通信井盖（以下简称“玻璃钢通信井盖”)的生产、检验和使用。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T24721.1一2023公路用玻璃纤维增强塑料产品第1部分：通则
3 ：术语和定义
下列术语和定义适用于本文件。
3.1
通信盖 communication well lid 通信井口可开启的封闭物。 注：由支座（口圈)和井盖组成。
3.2
支座 seating 固定于井口处，用于安放和支承井盖的部件。
3.3
嵌入深度 depthofinsertion 支座支承面至支座顶面的距离。
3.4
缝宽 totalclearance 中截面处，支座与井盖的两侧间隙之和。
3.5
接触面 interface 井盖与支座支承面相接触的平面。
3.6
井口净宽 clear opening ofwell lid 支座孔口的最大内切圆直径。 注：如图1中D。所示。
1
