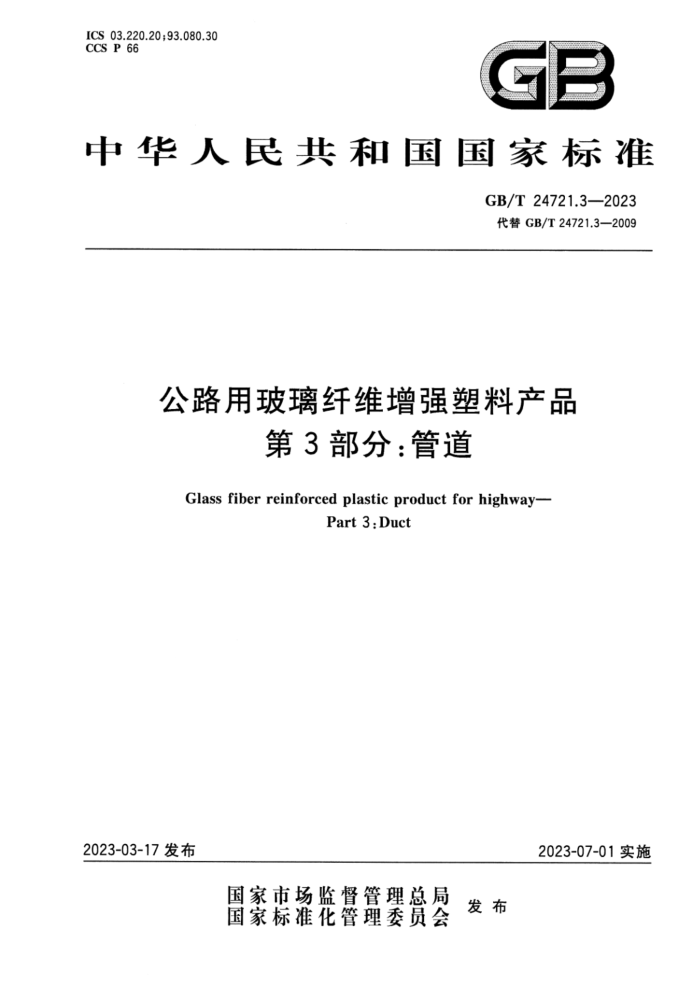

ICS 03.220.20;93.080.30 CCS P 66
GB
中华人民共和国国家标准
GB/T24721.3—2023 代替GB/T24721.3—2009
公路用玻璃纤维增强塑料产品
第3部分：管道
Glass fiber reinforced plastic product for highway-
Part 3:Duct
2023-03-17发布
2023-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 24721.3—2023
目 次
前言引言范围
...
1
规范性引用文件 3 术语和定义产品分类、结构尺寸及偏差、型号
2
4
5 技术要求 6 试验方法 7 检验规则
标志、包装、运输和贮存
8 GB/T24721.3—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T24721《公路用玻璃纤维增强塑料产品》的第3部分。GB/T24721已经发布了以下部分：
—第1部分：通则； —第2部分：管箱； —第3部分：管道；一第4部分：非承压通信井盖；一一第5部分：标志底板，本文件代替GB/T24721.3一2009《公路用玻璃纤维增强塑料产品 第3部分：管道》，与
GB/T24721.3一2009相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了玻璃钢管道的分类（见4.1,2009年版的3.1)； b) 更改了阻燃性能的技术要求（见表2，2009年版的表2)； c) 更改了汽油油号、一般试验的水温要求、耐化学介质性能的试验温度要求（见6.2、6.9、6.10，
2009年版的5.2、5.5.4、5.5.5)； d）增加了阻燃性能的试验方法（见6.8)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本文件起草单位：交通运输部公路科学研究院、中路高科交通检测检验认证有限公司。 本文件主要起草人：张智勇、马学锋、王志华、陆宇红、刘燕飞、郭东华、白媛媛、徐东、周岱、韩越、
周海峰、吴淘、高峰、蔡孟德、魏正治、王江北。
本文件于2009年首次发布，本次为第一次修订。
I GB/T 24721.3—2023
引言
公路用玻璃纤维增强塑料材料因其适宜的强度、良好的环境适应性能，在公路行业应用越加广泛 GB/T24721《公路用玻璃纤维增强塑料产品》将标准化对象分为通用和特殊两个方面。公路用玻璃纤维增强塑料材料的通用方面作为GB/T24721的第1部分，具体公路用玻璃纤维增强塑料产品的特殊方面作为GB/T24721的其他部分。GB/T24721旨在规范该类材料的质量管理，由五个部分构成。
第1部分：通则。目的在于明确公路用玻璃纤维增强塑料材料通用技术要求以及试验方法。 第2部分：管箱。目的在于进一步规范公路用玻璃纤维增强塑料管箱产品的质量水平。 一第3部分：管道。目的在于进一步规范公路用玻璃纤维增强塑料管道产品的质量水平。 一第4部分：非承压通信井盖。目的在于进一步规范公路用玻璃纤维增强塑料非承压通信井盖
-
产品的质量水平。 一一第5部分：标志底板。目的在于进一步规范公路用玻璃纤维增强塑料标志底板产品的质量
水平。 当前，随着不同阻燃环境条件下要求公路用玻璃纤维增强塑料管道的阻燃性能不同，以及新型高强
公路用玻璃纤维增强塑料材料应用于管道产品等原因，有必要修订完善本文件。本次修订，技术指标综合考虑了国内生产企业的总体水平，内容力求满足适用性、先进性、可操作性的编制原则，以期满足产品质量控制的要求。
II GB/T24721.3—2023
公路用玻璃纤维增强塑料产品
第3部分：管道
1范围
本文件规定了公路用玻璃纤维增强塑料管道的产品分类、结构尺寸及偏差、型号、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存要求。
本文件适用于公路用玻璃纤维增强塑料管道（以下简称“玻璃钢管道”)的生产、检验和使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1458 纤维缠绕增强塑料环形试样力学性能试验方法 GB/T5352 纤维增强热固性塑料管平行板外载性能试验方法 GB/T14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T24721.1一2023公路用玻璃纤维增强塑料产品第1部分：通则 GB/T24721.2—2023 公路用玻璃纤维增强塑料产品第2部分：管箱 QB/T2803 硬质塑料管材弯曲度测量方法
3术语和定义
本文件没有需要界定的术语和定义。
4产品分类、结构尺寸及偏差、型号
4.1分类
玻璃钢管道按成型工艺分为以下三种： a）卷制成型玻璃钢管道； b）拉挤成型玻璃钢管道； c) 缠绕成型玻璃钢管道。
4.2结构、尺寸及偏差 4.2.1 结构及尺寸
玻璃钢管道产品结构示意见图1，结构尺寸应符合表1的规定。
1
