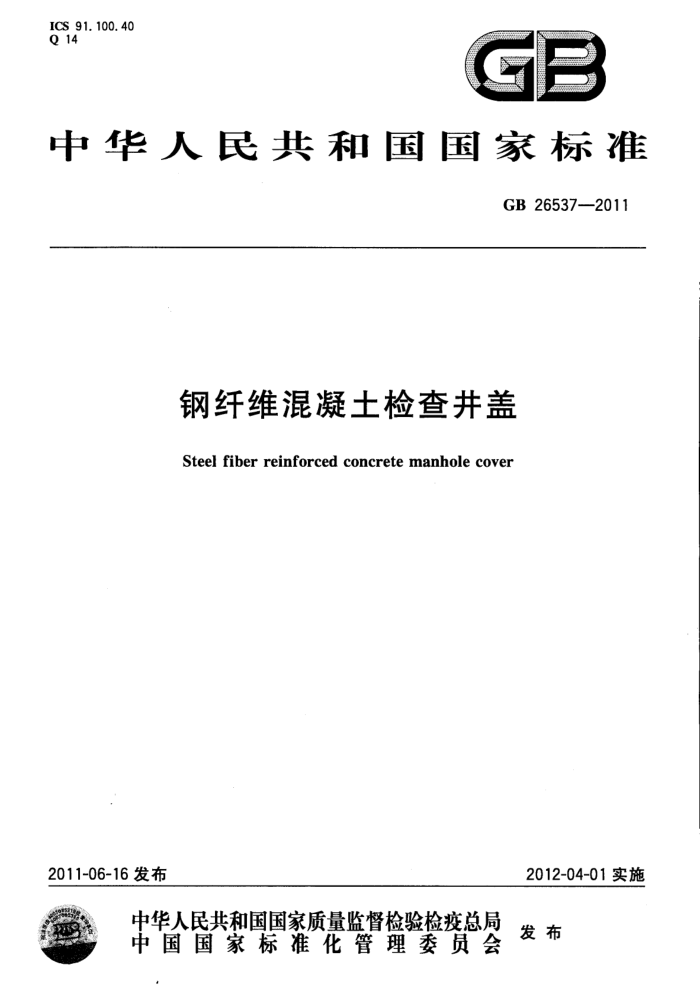

ICS 91.100.40 Q 14
GB
中华人民共和国国家标准
GB265372011
钢纤维混凝土检查井盖
Steel fiber reinforced concrete manhole cover
2012-04-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB26537—2011
目 次
前言范围
m
1 2 3 术语和定义
规范性引用文件
产品分类、等级和标记：原材料及构造要求技术要求
4
5 6
7 试验方法 8 检验规则标志、产品合格证：
9
10贮存和运输· 附录A（规范性附录） 圆形、矩形钢纤维混凝土检查井盖承载能力的试验装置和试验方法附录B（资料性附录） 多块组合使用矩形钢纤维混凝土井盖（沟盖板）承载能力的试验装置
10
和试验方法
...12 GB 26537-2011
前言
本标准6.1.2、6.3、6.5为强制性的，其余为推荐性的。 本标准附录A为规范性附录，附录B为资料性附录。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本标准负责起章单位：苏州混凝土水泥制品研究院、句容市科达技术开发有限公司。 本标准参加起草单位：苏州市兴邦化学建材有限公司、苏州市广卫特种水泥制品有限公司、北京市
市政工程研究院、无锡市鑫乐通讯器材有限公司、无锡市东鑫砼制品有限公司、江西东润实业有限公司、 江苏信鸽通讯器材有限公司、潍坊正奇管业有限公司、南京恒坤混凝土预制品有限公司、武汉市百通井盖制造有限公司、余姚市盛泰建筑构件有限公司、浙江长兴昌林钢纤维混凝土制品厂、合肥市格林工程材料有限公司、湖北宜昌红业五龙水泥制品有限公司、苏州市神舟管道材料有限公司、苏州市胥江塑料厂、厦门市晟路建材有限公司、昆明顺弘水泥制管制品有限公司。
本标准主要起草人：奚飞达、陈方、毛荣良、李多根、王贯明、谢文闲、王荣明、万哲明、傅金发、 冯健鹏、孙晓亮、颜陆军、周根巨、主民昌、主国庆、陈良洪、陈荣坤、潘若萱、卡翔春、王泽生、谢彪、 汤关祚、任庆文。
Ⅲ GB265372011
钢纤维混凝土检查井盖
1范围
本标准规定了钢纤维混凝土检查井盖的术语和定义、产品分类、等级和标记、原材料及构造要求、技术要求、试验方法、检验规则、标志、产品合格证、贮存和运输。
本标准适用于机场停机坪、港口码头、城市道路、公路、机动车辆可能行驶或停放的地下设施检查井用的钢纤维混凝土检查井盖，也适用于绿化带等非机动车辆行驶或停放的通道、场地检查井用的钢纤维混凝土检查井盖。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB175通用硅酸盐水泥 GB/T700碳素结构钢 GB/T1348球墨铸铁件 GB1499.2钢筋混凝土用钢第二部分：热轧带肋钢筋 GB8076 混凝土外加剂 GB 9439 灰铸铁件 GB13788 冷轧带肋钢筋 GB/T14684建设用砂 GB/T14685建设用卵石、碎石 GB50204 混凝土结构工程施工质量验收规范 GBJ82普通混凝土长期性能和耐久性能试验方法 JGJ63混凝土用水标准 JG/T3064钢纤维混凝土
3术语和定义
下列术语和定义适用于本标准。
3. 1
检查井manhole 在地下管线位置上每隔一定距离修建的竖井。主要供连接、检修、维护管线和安装设备。检查井包
括井筒、井座和井盖三部分。 3. 2
井座frameforcover 固定于检查井井口的部分，用于安装井盖。可采用钢纤维混凝土制成，也可用铸铁或钢板制成。
3.3
钢纤维混凝土检查井盖steelfiberreinforcedmanholecover 钢纤维混凝土检查井盖是配有钢筋骨架用钢纤维混凝土浇注成型的检查井盖。简称井盖，位于检
查井井口顶部未固定部分，其功能是封闭检查井口，需要时能够开启。井盖与井座配合如图1所示。
1 GB26537—2011
3.4
嵌入深度 inlaiddepth 井座支承面至井座顶面的高度。如图1中所示的h1值。
D
a1
B
4 4 4 o A
ro n
4
O
V V 明
o
N
0
1——井盖； 2——钢箍； 3——井座。
图1井盖与井座示意图
3.5
缝宽width of operture 井座与井 盖之间的间隙总和，缝宽为a
a20 如图1中所示aa值
at
3.6
并盖搁置 面宽 place width for cover 并盖搁置在支座上的部位，如图！ 中所示的B值。
3.7
井座支承面宽 support width for frame 支承井盖的井座平面，如图 1中所示的C值
3.8
检查井盖的净宽（又称公称宽度） nominal width of cove 井座孔口的最小尺寸，即井口尺寸，如图1中所示的D。值。
3. 9
并盖搁置高度 coverdepth atplaced rart 井盖在搁置面B部位的高度，如图1中所示的H。
3.10
钢箍steel ring 用钢板或铸钢制作，外包井盖四周，用于增强的材料。其垂直高度等于井盖搁置高度，锥度一般为
1：10，其外形为圆台形或棱台形，如图1所示。 3.11
柔性和刚性接触 flexiblecontactandrigidcentact 在井盖搁置面或井座支承面上设橡胶圈或其他柔性胶圈的称柔性接触；井盖直接搁置在井座支承
面上的称刚性接触。 4产品分类、等级和标记 4.1分类
盖按平面形状，可分为圆形、矩形二种。井盖按剖面形状，可分为底面为平面的板式井盖，底面加肋的带肋井盖和底面为平底锅形的平底锅形井盖。井盖按组合形式分为单块井盖和多块组合井盖（多门井盖或沟盖板），如图2所示。 2
