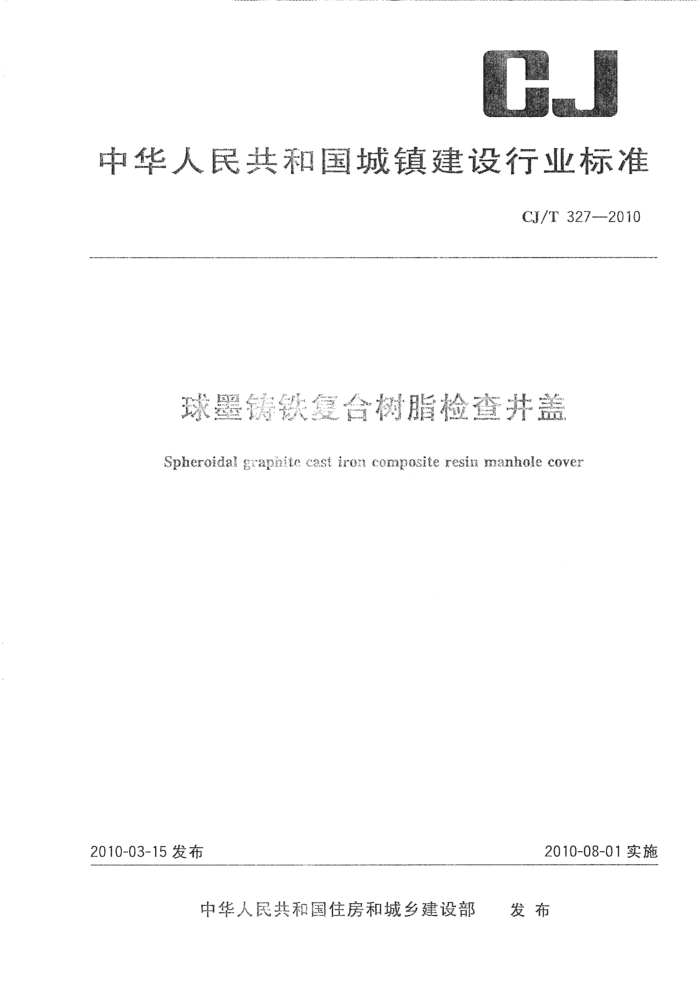

中华人民共和国城镇建设行业标准
CJ/T 327—2010
球墨铸铁复台树脂检查井盖 Spheroidal grapnite cast iron composite resin manhole cover
2010-08-01实施
2010-03-15发布
发布
中华人民共和国住房和城乡建设部 CJ/T 327—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
++.+
分类和结构形式材料
4 5 6 要求
2
-++.
7 试验方法 8 检验规则 9 标志、包装、运输和贮存·
6
L
10 CJ/T 327--2010
前 言
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：金山环保集团浙江金山道路设施有限公司、浙江省质量技术监督检测研
究院。
本标准参加起草单位：中国市政工程中南设计研究院。 本标准主要起草人：杨晓东、欧阳建东、王-一峰、赵新建、沈振、詹键、李必正、任建民、汪洋。 本标准为首次发布。
I CJ/T3272010
球墨铸铁复合树脂检查井盖
1范围
本标准规定了球墨铸铁复合树脂检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、
检验规则、标志、包装、运输和贮存。
本标准适用于安装在绿化带、人行道、非机动车道、机动车道、停车场、码头、机场跑道等地面井库净开孔不大于900mm的球墨铸铁复合树脂检查井盖。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1348球墨铸铁件 GB/T 1447 纤维增强塑料拉伸性能试验方法 GB/T 1448 纤维增强塑料压缩性能试验方法 GB/T 1449 纤维增强塑料弯曲性能试验方法 GB/T 3854 增强塑料色柯尔硬度试验方法 GB/T 6414 铸件尺寸公差与机械加工余量 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T 17470 玻璃纤维短切原丝毡和连续原丝毡 GB/T23858 检查井盖
3术语和定义
下列术语和定义适用于本标准。
3. .1
球墨铸铁复合树脂检查并盖 spheroidalgraphite cast iron composites resinmanhole cover 利用球墨铸铁为骨架使用聚合物和各种填充物，通过一定的工艺复合而成的检查井盖。
3. 2
检查井 manhole 地下设施中用于连接、检查、维护管线和安装设备的竖向构筑物。 [GB/T23858--2009]
3. 3
检查井盖 manhole cover 检查井口可开启的封闭物，由井盖和井座组成。 [GB/T23858—2009]
3. 4
井盖cover 检查井盖中可开启的部分，用于封闭检查井口。 [GB/T23858---2009]
1 CJ/T327—2010
3.5
井座manholeframe 检查井盖中固定于检查井口的部分，用于安放井盖。 [GB/T23858---2009]
3. 6
嵌入深度inlaiddepth 并座顶面至井盖底面的立面配合深度。 ［GB/T23858-—2009]
3.7
总间隙widthofapertur 并座与井盖之间的间隙总和［GB/T23858—2009]
3.8
HIN
井座支承面 supportingface of frame 支承井盖的井座平面。 [GB/T 23858- 2009
3. 9
斜度taper 检查井盖外沿 GA 形成的斜度 [GB/T 2385 2009]
山 R
3. 10
井座净开孔 elear opening 检查井井座孔 口的最大内切圆直径。
09
［GB/T23858 3. 11
testing doad
试验荷载在测试检查井盖承载能力时规定施加的竖向荷载［GB/T23858- 2009
N AS
4分类和结构形式 4.1分类 4.1.1检查井盖按承载能力划分为下列五级
B125C250D400E600F900 4.1.2检查并盖按使用场所分为下列五组：
第一组（最低选用B125类型）：绿化带、人行道、非机动车道、小车停车场及地下停车场。 第二组（最低选用C250类型）：住宅小区、背街小巷、仅有轻型机动车或小车行驶的区域，道路两边
路缘石开始0.5m以内。
第三组（最低选用D400类型）：城市主路、公路、高等级公路、高速公路等区域。 第四组（最低选用E600类型）：货运站、码头、机场等区域。 第五组（最低选用F900类型）：机场跑道等区域。
4.1.3检查并盖按规格尺寸划分为人孔和非人孔两种。非人孔规格尺寸不作规定，人孔规格尺寸按井座净开孔（co）分为下列四类：600mm、700mm、800mm、900mm。
注：根据用户需求可以生产使用其他规格的检查井盖。
2
