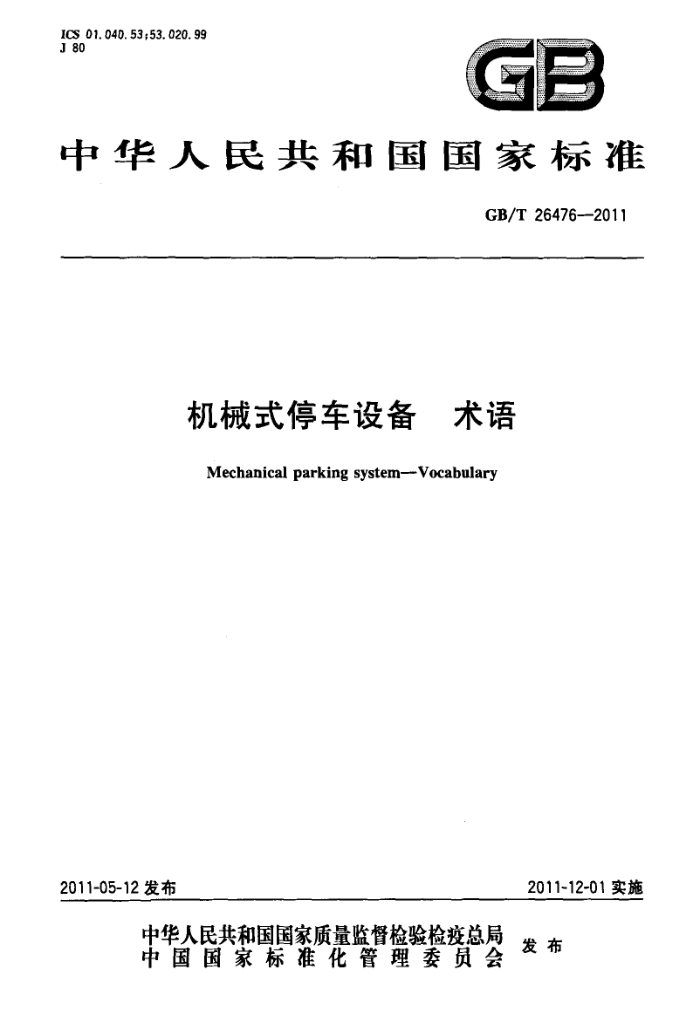

ICS 01. 040. 53;53. 020. 99 J 80
中华人民共和国国家标准
GB/T 26476--2011
机械式停车设备 术语 Mechanical parking system-- Vocabulary
2011-12-01实施
2011-05-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 26476—-2011
目 次
前言 1 范围 2 机械式停车设备类别
m
4
机构和部件安全装置驱动通道及区域车位
3 4 5 6 7
++...
-.
8 参数
与停车设备有关的术语参考文献中文索引英文索引
9
& 10 11 13 GB/T 26476—2011
前言
本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：江苏双良停车设备有限公司、北京起重运输机械设计研究院。 本标准参加起草单位：杭州西子石川岛停车设备有限公司、潍坊大洋自动泊车设备有限公司、山东
莱钢泰达车库有限公司、杭州友佳精密机械有限公司、兰州远达工程设备有限贵任公司、上海爱登堡电梯有限公司、浙江艾耐特机械有限公司。
本标准主要起草人：周洁、杨春平、钱惠君、程琪、龚建平、李祥启、闫维庆、邱荣贤、史惠敏、宣国余、 洪开江。
亚 GB/T 26476—2011
机械式停车设备术语
1 范围
本标准定义了机械式停车设备的主要类别、机构和部件、安全装暨、参数和一般概念等术语。 2机械式停车设备类别 2.1按工作原理 2.1.1
升降横移类机械式停车设备lift-sliding mechanical parking system 利用载车板或其他载车装置升降和横向平移存取汽车的机械式停车设备。
2.1.2
简易升降类机械式停车设备parking lift 使用升降或俯仰机构使汽车存入或取出的机械式停车设备。
2.1.3
平面移动类机械式停车设备 horizontal shifting mechanical parking system 在同一水平层上用搬运器平面移动汽车或载车板，实现存取汽车的机械式停车设备，多层平面移动
类机械式停车设备还需使用升降机来实现不同层间的升降。 2.1.4
巷道堆垛类机械式停车设备stacking mechanical parking System 使用巷道堆垛机，将汽车水平且垂直移动到停车位旁，并用存取交接机构存取汽车的机械式停车设备。
2. 1.5
垂直升降类机械式停车设备vertical lifting mechanical parking system 使用升降机将汽车升降到指定层，并用存取交换机构存取汽车的机械式停车设备。
2. 1. 6
垂直循环类机械式停车设备 vertical circulating mechanical parking system 使用垂直循环机构使车位产生垂直循环运动到达出人口层而存取汽车的机械式停车设备。
2. 1.7
水平循环类机械式停车设备 horizontal circulating mechanical parking system 使用水平循环机构使车位产生水平循环运动到达升降机或出入口而存取汽车的机械式停车设备。
2. 1.8
多层循环类机械式停车设备 multilayer circulating mechanical parking system 使用上下循环机构或升降机将汽车在不同层的车位之间进行循环换位来实现汽车存取的机械式停
车设备。 2. 1.9
汽车专用升降机lift for vehicle 用于停车库出入口至不向停车楼层间开降搬运汽车的机械设备。
2. 2按停车形式 2. 2. 1
横向机械式停车设备cross mechanical parking system 停车位上停放汽车的长度方向与搬运台车或巷道堆垛机运行的巷道长度方向垂直布置的停车设备。
1 GB/T 26476-2011
2.2.2
纵向机械式停车设备 longitudinal mechanical parking system 停车位上停放汽车的长度方向与搬运台车或巷道堆垛机运行的巷道长度方向平行的停车设备。
2.2.3
重列式机械式停车设备 tandem mechanical parking system 连续两排及以上的机械车位纵向或横向贯穿排列在一起的停车设备。
2.3按出入口位重 2.3.1
下部出入式停车设备 parking system with bottom entrance-exit 汽车在停车设备底部出人的停车设备。
2. 3.2
中部出入式停车设备 parking system with middle entrance-exit 汽车在停车设备中部出人的停车设备。
2.3.3
上部出入式停车设备 parking system with top entrance-exit 汽车在停车设备上部出人的停车设备。
2.4按操作方式 2.4.1
无人方式 nobody allowed 驾驶员不进人工作区，而由停车设备将转换区的汽车自动存入/取出至汽车停放位置。
2.4.2
准无人方式 personnel quit mode 驾驶员将汽车开进工作区，人离开后，由停车设备完成存车/取车功能。
2.4.3
人车共乘方式 both personnel and vehicle allowed 人和汽车一同进人工作区，并一起移动的方式。
3机构和部件 3. 1
起升机构 lifting mechanism 停车设备中用以提升搬运器的升降机构。
3. 2
纵移机构 longitudinal mechanism 停车设备中沿巷道方向水平移动载车板的机构。
3.3
横移机构 traverse mechanism 停车设备中垂直于巷道方向移动载车板的机构。
3. 4
水平循环机构 horizontal circulation transfer mechanism 在水平方向上使停车设备载车板循环移动的机构。
3.5
垂直循环机构 vertical circulation transfer mechanism 在垂直方向上使停车设备载车板循环移动的机构。
2 GB/T 26476—2011
3.6
存取交接机构 accessing outfit 在停车设备中用于将汽车或载车板在汽车出人口、升降设备、搬运器、停车位之间交换的机构。
3.7
搬运器 load carrier 运送汽车的装置，具有独立的动力驱动装實。
3.8
升降机 lift 具有升降功能，可将汽车升降至所需位置的装置。
3. 9
升降搬运器 lifting transport apparatus 升降机中承载汽车的平台。
3. 10
有轨巷道堆垛机 rail mounted aisle-stacking machine 沿着多层停车位车库巷道内轨道运行，向单元车位存取汽车，完成出入库作业的起重机。
3. 11
搬运台车shuttle 在巷道轨道上运行，用于运送汽车使之到达预定停车位置的搬运器。
3. 12
回转盘rotary 在机械式停车设备中，可将汽车水平回转一定角度以改变汽车方向的机械装置。
3. 13
载车板pallet 在停车设备中，用于存放汽车的托板。
3. 14
梳齿架 comb finger frame 在停车设备中，用于承载汽车的梳齿形支撑架。
3. 15
导轨 guide rails 供升降平台、对重、平衡重等开降用的，不主要用来承受载荷的导向部件。
3.16
轨道 track 供有轨堆垛机或搬运器水平方向运行时，承载重力并为其导向的部件。
3. 17
平衡重 counterpoise weight 为节能而设置的平衡全部或部分升降质量的装置，
3. 18
对重 counterweight 由曳引绳经曳引轮与升降平台相连接，在运行过程中起平衡作用的装置。
3.19
出入库台 entrance platform 在机式停车设备出入口处设置的用于汽车出入库用的停车平台。
3 GB/T 26476--2011
3. 20
平层 leveling 升降搬运器升降至汽车进、出口及各停车层时，实现在垂直方向搬运器与停车层平面平齐的一种
运动。 4安全装置 4. 1
防坠装置anti-dropping device 防止搬运器或载车板运行到位后处于空中静态位置时坠落的装置。
4. 2
自动门防夹装置 anti-clamp device of automatic operated door 当自动门在关闭的过程中有汽车或障碍物出人门时而自动停止或自动开启的安全保护装置。
4.3
安全钳 safety gear 搬运器在超速下降时，制动并控制搬运器使其停止运行的机械装置。
4.4
限速器 speed limit device 当搬运器的运行速度超过额定速度一定值时，其动作能导致安全钳起作用的安全装置。
4.5
阻车装置 vehicle-block device 在搬运器或载车板上沿汽车行进方向设置的起阻挡车轮作用的装置。
4. 6
人车误入检测装重 error-entering protection device 在机械式停车设备出人口处，设置的用于设备运行时检测人员或汽车误人停车设备的保护装置。
4.7
缓冲器buffer 位于行程端部，用于吸收搬运器、平衡重、对重等动能的一种缓冲安全装置。
4.8
紧急停止开关 emergency stop switch 停车设备运行过程中能断开动力及控制电源使设备停止运行的开关。
5 驱动
5.1
强制驱动 compulsory drive 用链条或钢丝绳等悬吊的非摩擦方式的驱动。
5. 2
电引驱动 traction drive 提升绳靠主机的驱动轮绳槽的摩擦力的驱动。
5. 3
液压驱动 hydraulic drive 依靠液压系统产生的动力的驱动。
4 GB/T 26476--2011
6 通道及区域 6. 1
出入口access 进出停车设备转换区或工作区最外部的出人口。
6.2
人员出入口 personnel access 仅供人员进出停车设备而设置的出人口。
6.3
汽车出入口 I vehicle access 仅供汽车进出停车设备而设置的出人口。
6.4
人车共用出入口 personnel and vehicle access 供人员或汽车共同使用的进出停车设备而设置的出入口。
6.5
安全出口 pass exit 为保证不把人关在停车设备内而设置的出口。
6.6
应急出口 emergency exit 用于在紧急情况下人员撤离危险区域所设的逃生口。
6.7
大门 main door 外部通道与停车设备之间的门。
6.8
工作区域门 J working area door 司机上下车的转换区与停车设备工作区之间的门。
6.9
侧门 side door 非工作区与转换区之间的门。
6. 10
检修门 service door 专为维修人员出人工作区所设的门。
6. 11
通行门 pass door 大门的一部分，仅用于步行者通过。
6. 12
自动门 power operated door 用动力开启或关闭的车库门。
6. 13
水平滑动门horizontal sliding door 沿门导轨和地坎槽水平滑动开启或关闭的门。
6. 14
垂直滑动门 vertical sliding door 沿门两侧垂直门导轨滑动开启或关闭的门。
5
