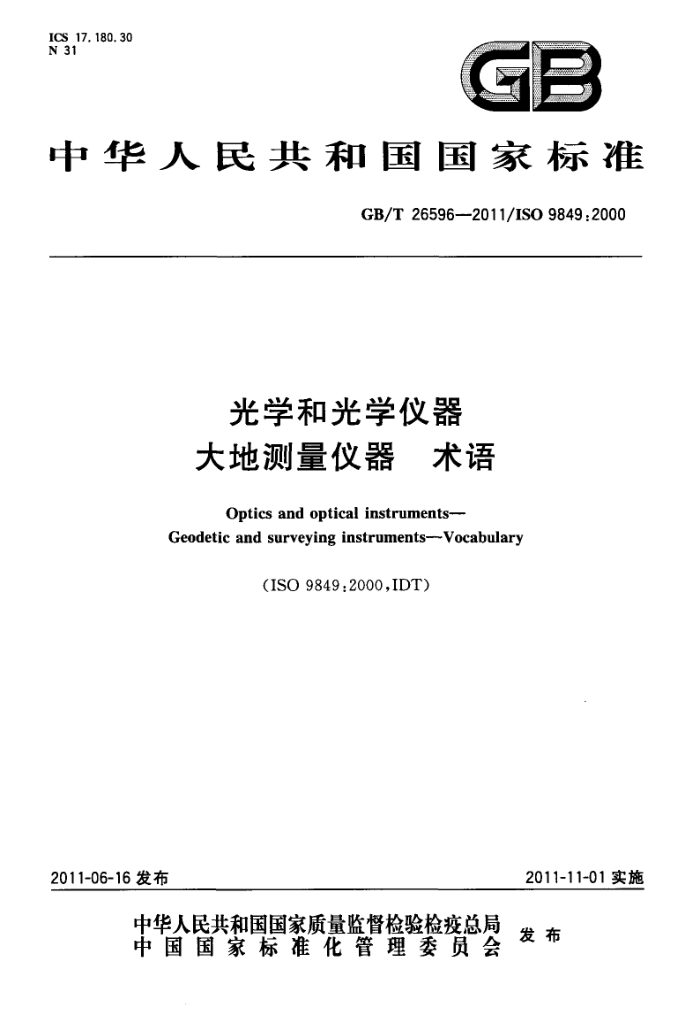

ICS 17.180.30 N 31
C
中华人民共和国国家标准
GB/T26596--2011/ISO9849:2000
光学和光学仪器大地测量仪器 　术语
Optics and optical instruments-
Geodetic and surveying instruments-- Vocabulary
(ISO9849:2000,IDT)
2011-11-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26596—2011/ISO9849:2000
目 次
前言 1 范围 2 仪器术语 3部件术语参考文献
12 13 13 15
.
索引.. 汉语拼音索引英文对应词索引 GB/T26596—2011/IS09849:2000
前言
本标准等同采用ISO9849：2000《光学和光学仪器 大地测量仪器 术语》。 本标准等同翻译ISO9849：2000。 为便于使用，本标准做了下列编辑性修改：
“本国际标准”一词改为“本标准”；删除国际标准的前言；
一将国际标准“范围”一章编号。 本标准由中国机械工业联合会提出本标准由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本标准起草单位：上海理工大学、苏州一光仪器有限公司、江南永新光学有限公司、宁波舜宇仪器有
限公司、宁波永新光学股份有限公司、宁波市教学仪器有限公司、宁波华光精密仪器有限公司、梧州奥卡光学仪器公司、南京东利来光电实业有限公司、麦克奥迪实业集团有限公司、贵阳新天光电科技有限公司。
本标准主要起草人：黄卫佳、侯育炜、章慧贤、冯琼辉、胡森虎、曾丽珠、王国瑞、徐利明、张景华、 杨广烈、肖倩、胡清。
1 GB/T26596—-2011/IS09849:2000
光学和光学仪器大地测量仪器术语
1范围
本标准规定了有关测距仪、水准仪、经纬仪等大地测量仪器以及在军事地形测量、地质测量、平面测量和工程测量中使用的部件的术语和定义。而与摄影测量法，天文学，水文测量及工业测量有关的术语除外。
本标准不适用于与仪器功能无关的部件。本术语按英文字母顺序排列。 2仪器术语 2. 1
准线仪alignmentinstrument 包含一高倍率望远镜，在望远镜光轴末端安置有固定目标。 注：中间各目标应垂直共轴安置在准线仪的光轴中。
2.1.1
准线激光器alignmentlaser 用激光束代替光学视准线的准线仪。 注：利用透镜组，将激光束扩束成相互垂直的两条线状光线，然后交汇成十字光源。
2. 2
天线 antenna 发射和(或)接收电磁波的电子设备。 参见：电子测距仪（2.4），GPS地面接收器（2.6）。
2. 3
气压计barometer 测量大气压强的仪器。 注：由于气压随高度而变化，它亦可用来测量高程，
2.3.1
空盒气压计 aneroid barometer 通过某些弹性装置测量大气压强的气压计。 注：又称无液气压计。
2.3.2
气压高度计barometricaltimeter 用于高程测量的气压计。
2.3.3
水银气压计 fmercurybarometer 用水银柱测量大气压强的气压计。
2. 4
电子测距仪electronicdistancemeter 电磁波测距仪EDMinstrument；electromagneticdistancemeter 能直接测出仪器与目标之间距离的仪器，包含一个发射器和一个接收器。 注：发射器发射一确定速度的调制波，到达目标后，利用光学或电子装置使调制波反射回仪器，由接收器接收并计
算出距离。
1 GB/T26596—2011/ISO9849:2000
2.4.1
光电测距仪electro-opticaldistancemeter 利用调制波作载波的电子测距仪。 注1：调制波波长范围为400nm~1000nm。 注2：发射器由发射管和振荡器组成，振荡器直接控制或通过调制器控制发射管。反射器反射调制波至接收器，发
射和接收光学器件的光轴共轴安置或平行安置
2.4.2
脉冲测距仪 impulsedistancemeter 基于一个脉冲往返延迟时间的电子测距仪。 示例：用激光脉冲测量的激光测距仪，
2.4.3
微波测距仪 microwave distancemeter 利用微波作载波的电子测距仪。 注1：微波波长范围为0.8cm～10cm。 注2；有两个相同的信号单元实现距离测量，包括信号发射、接收和处理。
2. 5
全球定位系统 GlobalPositioningSystem;GPS 美国国防部研制的高精度导航系统，包含了20000km地球轨道上的24颗卫星。 注：欧洲伽利略全球卫星导航系统（GIOVE）、俄罗斯全球卫星导航系统（GLONASS)和中国北斗导航系统
(Compass)性能类似于GPS。
2. 6
GPS地面接收器 geodeticGPSreceiver GPS中卫星定位技术的一部分。 注1：L波段的GPS系统的定位精度低，差分定位系统的定位精度高。后者被安装在地面设施、汽车、船舶、飞机或
低轨道卫星上，
注2：差分全球定位系统(DGPS)是以某已知点作为基准点，基准点的GPS接收器连续接收GPS信号，并与已知的
位置进行比较，确定当时误差的伪距修正值，将这些修正值传输到移动设备，定位精度达到米级。
注3：实时动态差分全球定位系统（GPSRTK）是以某已知点作为基准点，将已知点的相位信号实时动态传输到移
动设备上，通过实时动态计算，定位精度达到厘米级。
2. 7
重力仪gravimeter；gravitymeter;gravityinstrument 测量重力变化量的仪器。 注：测量原理是测定与重力有关的某种静力平衡系统在重力改变时所产生的位移来测定重力变化的。例如弹策
秤，通过观测弹簧末端位移变化来测定重力的变化。
2.8
水准仪 level 通过确立水平视准线测量地面两点间高差的仪器。一般由能绕竖轴旋转的望远镜和整平设备
组成。
参见：水准泡（3.19），视距仪（2.11）。 注：它安装有水平度盘和（或）平板测微器。视距丝用来测量距离，例如视距仪。
2.8.1
自动安平水准仪 compensator levelself-levelling level;pendulum level;automatic level 通过倾斜补偿器自动安平望远镜视轴的水准仪。 注：安平以前，用圆水准泡整平仪器，到达倾斜补偿器的工作范围。
2 GB/T26596—2011/ISO9849:2000
2.8.2
数字水准仪digitallevel 具有自动安平功能、CCD采集系统，使用带有特定比例条码的数字水准标尺的水准仪。 注：利用集成电子图像映射读数，计算机显示、处理结果。
2.8.3
电子水准仪electroniclevel 采用电子方式显示物体水平位置的仪器。
2.8.4
液体静力水准仪hydrostaticlevel 测量长距离两点间高差的仪器或被测高差很小、精度要求很高的仪器注：液体静力水准仪利用连通管的原理，由充满液体的两个贮液器和连通管组成，根据两个贮液器液面高度从标尺
上读数。
2.8.5
气泡式水准仪spiritlevel;tiltinglevel;bubblelevel 用管状水准泡来安平望远镜视轴的水准仪。 注：管状水准泡安装在相对脚螺旋和(或)倾斜螺旋的水乎位置上。
2.8.6
回转激光器 rotating laser;rotarylaser 激光扫平仪laserlevel 通过旋转激光束产生水平面的仪器。
2. 9
垂准仪 opticalplummet 利用液体水泡、管状水准泡或补偿器来确定测量望远镜垂准线的仪器。 注1：利用垂准仪能确定垂准线。 注2：光学对点器是大地测量仪器的部件。 注3：在仪器的下对点安置一目标即天底垂准，同样在仪器的上对点安置一目标即天顶垂准。
2.9.1
激光垂准仪 laserplummet 利用激光束确定垂准线的光学垂准仪。
2.9.2
光学精密垂准仪opticalpreciseplummet 由精密望远镜和精密水准泡组成的光学垂准仪。
2. 10
平板仪 planetableequipment 测定点位和高差，供绘制地形图的仪器。它主要由照准仪、平板、三脚架等组成。 注：照准仪通常设计有自动归算功能。
2. 11
速测仪 tacheometer 视距仪stadiatheodolite；tachymeter 测量方位、距离和高差的经纬仪。 注：距离通常用视距丝和视距尺或电子距离测量装置测量。
2.11.1
自动归算速测仪self-reducingtacheometer；diagramtacheometerself-reducing stadia；auto-reducing tache ometer
能自动将经纬仪视距测量中所得斜距直接归算成水平距离的经纬仪。 注：由距曲线和高差曲线定义望远镜的视距尺，照准点到仪器的距离和望远镜的倾角对应于被测的水平距离和
高差。
3 GB/T26596—2011/ISO9849:2000
2.11.2
双像速测仪double-imagetacheometer 望远镜光路中含有光楔的速测仪。 注：利用水平标尺的单像变换为双像，将高差自动归算为距离。
2.11.3
电子速测夜 electronic tacheometer;electronic stadia instrument;electronic tachymeter 全站仪totalstationUS 具有电子测距装置和电子扫描度盘的经纬仪。 注：它具有自动归算装置和数字显示器，并能与相关设备进行数据通讯。
2. 12
经纬仪theodolite;transitUS 测量水平方位或水平方位和竖直角度的仪器。它主要由望远镜、水平轴、竖轴、水平度盘、竖直度
盘、读数装置等组成。
参见：速测仪（2.11）。 注1：望远镜由水平轴支撑并绕水平轴旋转，同时望远镜和水平轴绕竖轴旋转。 注2：经纬仪可带光学测距装置。 注3：用于天文测量的经纬仪通常称为天文经纬仪。
2.12.1
罗盘经纬仪 compass theodolite;compass transitUS 带有测定磁方位角罗盘的经纬仪。
2.12.2
电子经纬仪 electronic theodolite 具备自动补偿、电子测角，带有数字显示和/或存储装置的经纬仪。
2.12.3
gyrotheodolite;gyro-azimuth theodolite;survey gyroscope
陀蜂经纬仪利用陀螺的动力学原理及地球的自转影响来达到寻真北目标的经纬仪。
2.12.4
复测经纬仪 repetitiontheodolite;double-centretheodolite 带有复测机构的经纬仪，参见：复测制动机构（3.5.2）。
2.12.5
悬式经纬仪 suspensiontheodolite 矿下测量用的特殊安装（通常是偏心安装）的经纬仪。
3部件术语
3. 1
照准仪alidade 平板仪的基本部件。由带绘图装置的底板和能绕水平轴旋转的望远镜组成。有的带垂直度盘和测
距装置。
注：自动归算照准仪常被用在自动归算速测仪上。 3. 2
下部 base part;lower part;bottom part 经纬仪下部整体的总称。它由竖轴支撑，由与三角基座连接的装置等组成。它用来支撑中部和上
4 GB/T26596—2011/ISO9849:2000
部，在测量时被牢固地固定于三角基座上。 3.3
底板 baseplate 三角基座中最低的一块与弹性板用螺钉连接的金属板。在其上安置脚螺旋。
3. 4
度盘驱动装置 circledrive 用于旋转水平度盘的装置。
3.5
制动机构 clamp 固定仪器旋转部件包括水平和垂直度盘在内的装置。 参见：微动机构（3.11）。 注：制动机构分中心制动机构、同轴制动机构和摩擦制动机构（也称摩擦制动器）。
3.5.1
水平制动机构 ghorizontalclamp 固定经纬仪照准部绕竖轴转动的装置。 参见：水平微动机构(3.11.1）。
3.5.2
复测制动机构 repetition clamp 使复测经纬仪水平度盘固定于照准部的装置。
3.5.3
竖直制动机构 vertical clamp 固定远镜绕横轴转动的装置。 参见：竖直微动机构（3.11.2）。
3. 6
罗盘 compass 安装于经纬仪上的磁性盘状装置，根据磁针方向确定水平度盘的方向。 注：罗盘分全周罗盘、标线罗盘和管状罗盘。
3.7
强制中心机构 gforced-centering device;constrained-centering device;forced centring 连接仪器和仪器基座并使它们强制归心的可装卸、可互换的装置。
3. 8
数字显示器digitaldisplay 将测量结果转化为电子数字显示的装置。 注：数字显示器应用在电子测距仪和电子经纬仪上。
3. 9
数字信息记录器 digital field registration;digital recording;data logger 电子作业手薄收集、记录、再现测量数据或其他信息的电子装置。
3. 10
目镜 eyepiece;ocular 在光学系统中，将物镜所成的像放大后供眼观察用的光学部件。 注：调节目镜视度能使分划板成像清晰。
5
