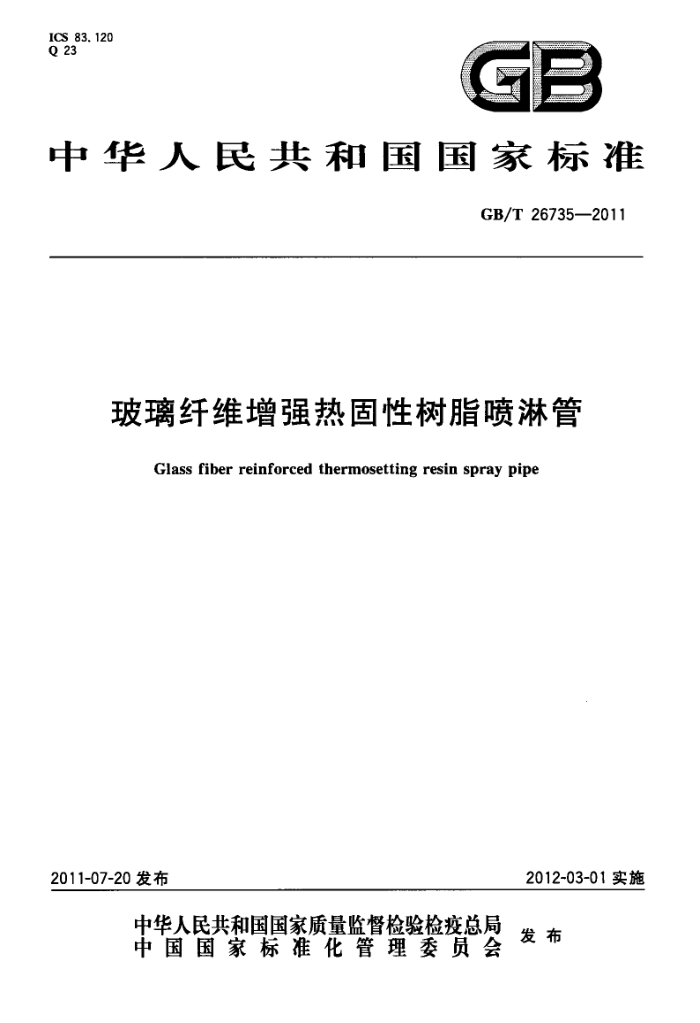

ICS 83. 120 Q 23
中华人民共和国国家标准
GB/T26735—2011
玻璃纤维增强热固性树脂喷淋管
Glass fiber reinforced thermosetting resin spray pipe
2012-03-01实施
2011-07-20发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 267352011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本标准起草单位：连云港中复连众复合材料集团有限公司。 本标准主要起草人：乔光辉、刘卫生、田超凯、程艾琳、杜惠波、关辉。
I GB/T26735—2011
玻璃纤维增强热固性树脂喷淋管
1范围
本标准规定了玻璃纤维增强热固性树脂喷淋管（以下简称喷淋管）的术语和定义、原材料、一般规定、技术要求、试验方法、检验规则、标志、包装、运输及贮存等。
本标准适用于公称直径为DN40mm～DN1400mm，以热固性树脂为基体材料，以玻璃纤维及其制品为增强材料，用于电厂或其他燃煤系统烟气湿式石灰石脱硫装置吸收塔中浆液分布的喷淋管。氨法脱硫喷淋管也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1447纤维增强塑料拉伸性能试验方法 GB/T1448纤维增强塑料压缩性能试验方法 GB/T1449 纤维增强塑料弯曲性能试验方法 GB/T1458 纤维缠绕增强塑料环形试样力学性能试验方法 GB/T1768-一2006色漆和清漆耐磨性的测定旋转橡胶砂轮法 GB/T2576纤维增强塑料树脂不可溶分含量试验方法 GB/T2577 玻璃纤维增强塑料树脂含量试验方法 GB/T3854 增强塑料巴柯尔硬度试验方法 GB/T5349 纤维增强热固性塑料管轴向拉伸性能试验方法 GB/T8237 纤维增强塑料用液体不饱和酯树脂 GB/T17470 玻璃纤维短切原丝毡和连续原丝毡 GB/T18369 玻璃纤维无捻粗纱 GB/T18370 玻璃纤维无捻粗纱布
3术语和定义
下列术语及定义适用于本文件。
3.1
喷淋管spraypipe 烟气湿法石灰石脱硫装置吸收塔内，将循环喷淋浆液均匀分配到各个喷嘴的管道。
3. 2
吸收塔absorber 通过喷淋浆液的方法，去除烟气中二氧化硫等有害成分的设备。
1 GB/T267352011
4一般要求
4.1原材料
4.1.1增强材料
应采用无碱玻璃纤维及其制品作为增强材料，所采用的无碱无捻玻璃纤维纱应符合GB/T18369 的规定，玻璃纤维无抢粗纱布应符合GB/T18370的规定，玻璃纤维短切原丝毡应符合GB/T17470的规定。其他玻璃纤维及其制品应满足相应的国家标准或行业标准的规定。 4.1.2树脂 4.1.2.1采用的树脂应满足设计温度和耐腐蚀性要求，推荐使用乙烯基酯树脂。 4.1.2.2不饱和案酯树脂应符合GB/T8237的规定。其他树脂应符合相应的国家标准或行业标准的规定。 4.1.2.3树脂浇铸体的性能应达到下列要求：
a) 拉伸强度≥60MPas b) 拉伸弹性模量≥2.5GPa； c) 断裂伸长率≥3.5%； d) 热变形温度≥100℃。
4.1.3耐磨填料
耐磨填料应满足喷淋管工作介质的要求，目数为150目～200目，含水量应不大于1%。耐磨材料推荐使用金钢砂(SiC)。 4.2设计与制造 4.2.1喷淋管的厚度由直径、压力等级、支撑间距、外部载荷、耐磨要求计算决定。喷淋管的安全系数不小于6.3。 4.2.2喷淋管应进行强度及刚度校核，计算荷载时应按喷淋管充满浆液考患，喷淋管和梁的设计许用挠度值应控制在其支撑跨距的1/300以内。计算所用的强度及模量值采用表4的数据，当采用的数据大于表4规定的值时，需经试验验证。喷淋管在校核计算时，不考虑内外耐磨层提供的强度。 4.2.3喷淋管的管身宜采用整体模具成形，除非安装、运输原因需要分段。 4.2.4喷淋管的三通与主管宜一起制作。在主管和支管连接相贯线处，喷淋管三通的内表面过渡圆弧半径至少为15mm。 4.2.5喷淋管-一般通过手糊工艺结合机械缠绕工艺制成。组成喷淋管的管件应尽可能在工厂预制，以减少安装现场的连接工作。 4.2.6喷淋管在预制及安装时，应避免或减轻喷出的浆液对附近塔壁和支撑梁的冲刷。 4.2.7喷淋管可采用支架或吊架固定在支撑梁上。当采用支架固定时，应考虑因喷淋管震动对支撑梁的磨损，喷淋管与支撑梁之间应采取必要的防护措施。 4.2.8喷淋管可作为检修用支撑平台，检修时负荷由设计确定。 4.2.9喷淋管的支座及管箍要求参见附录A。
2 GB/T26735—2011
5 技术要求
5.1外观
喷淋管的内表面应光滑平整，内外表面应无对使用性能有影响的龟裂、分层、针孔、杂质、贫胶、纤维裸露、树脂瘤及气泡，色泽应均匀，管端面应平齐，无毛刺。 5.2 2尺寸 5.2.1 内径及其偏差
喷淋管的内径及其偏差应符合表1规定
单位为毫米
表1管内径偏差
偏 差 ±2 ±3 ±4 ±5 ±1%D;
内径(D,) D;≤65 65500
5.2.2 长度及其偏差
喷淋管的长度偏差应符合表2的规定。
表2长度偏差
单位为毫米
长度(L) L≤600 L>600
偏差 ±3 0. 5%L
5.2.3 位置尺寸及其偏差
喷淋管的位置尺寸及其偏差应满足设计的要求。 5.2.4 4喷淋管管端面垂直度
喷淋管的管端面垂直度应符合表3的规定
表3管端面垂直度
单位为毫米
公称直径(DN) DN<600 600≤DN<1000 DN≥1000
管端面垂直度偏差
≤4 <6 ≤8
3
