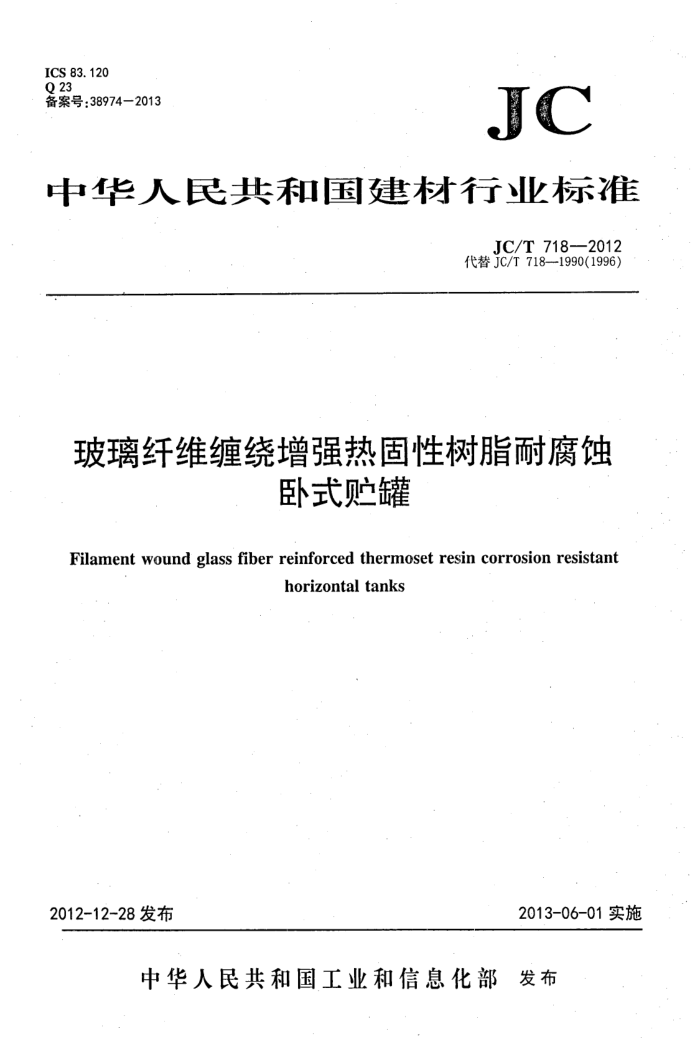

ICS83.120 Q 23 备案号：38974—2013
JC
中华人民共和国建材行业标准
JC/T 7182012 代替JC/T718—-1990(1996)
玻璃纤维缠绕增强热固性树脂耐腐蚀
卧式贮罐
Filament wound glass fiber reinforced thermoset resin corrosion resistant
horizontal tanks
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 JC/T718—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T718—1990（1996）《玻璃纤维增强聚酯树脂耐腐蚀卧式容器》，与JC/T718-
1990(1996)相比，除编辑性修改外主要技术变化如下：
修改了贮罐的尺寸规格（见第3章，1990年版的第3章）；增加了“分类和标记”（见第4章）；修改了对原材料的要求，增加无抢粗纱和缝编织物的规定（见第5章，1990年版的第4章）；修改了罐壁结构的内容，删除了内衬层增强结构形式的规定（见第6章，1990年版的第5章）；增加了对鞍座的规定（见7.9、7.10和7.11)；将巴柯尔硬度提高到40（见8.2.2，1990年版的7.2.2)；增加了法兰平面与接管轴线的垂直度要求（见8.2.5)；增加了法兰接管的方位偏差要求（见8.2.6)；增加了管接头力矩载荷、扭转载荷要求（见8.2.7和8.2.8）： -将出厂检验项目“各层树脂含量”改为型式检验项目（见10.3，1990年版的9.1）；删除了附录“容器内衬常用材料耐化学介质性能”（见1990年版的附录A)： -删除了附录“卧式圆筒形容器外形结构及尺寸”（见1990年版的附录B)：增加了管件、附件装配及接管法兰、人孔尺寸规定（见附录A)；增加了接触成型层合板铺层结构说明（见附录B)。
本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会(SAC/TC39)归口。 本标准负责起草单位：哈尔滨玻璃钢研究院。 本标准参加起草单位：北京玻璃钢研究设计院、连云港中复连众复合材料集团有限公司、河北可耐
特玻璃钢有限公司、冀州中意复合材料有限公司、江苏九鼎新材料股份有限公司。
本标准主要起草人：刘在阳、蔡金刚、于柏峰、丁新静、程艾琳、庞庆会、赵英强、贺晶、余玉根。 本标准所代替标准的历次版本发布情况为：
ZBQ23005-1990; JC/T718—1990(1996)。
- JC/T718-2012
玻璃纤维缠绕增强热固性树脂耐腐蚀卧式贮罐
范围
1
本标准规定了玻璃纤维缠绕增强热固性树脂耐腐蚀卧式贮罐（以下简称贮罐)的规格尺寸、分类和标记、材料、罐壁、制造工艺及附件、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于热固性树脂制成的常压下贮存腐蚀性化学介质的贮罐。 本标准不适用于高压、真空环境或贮存液体温度超过其闪点的贮罐。 注：对于承受地震载荷、风载、搅动等大的力学载荷，使用温度超过80℃以及无底部支撑的贮罐需考虑特殊设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1447 纤维增强塑料拉伸性能试验方法 GB/T1449 纤维增强塑料弯曲性能试验方法 GB/T2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T 2577 玻璃纤维增强塑料树脂含量试验方法 GB/T 3854 增强塑料巴柯尔硬度试验方法 GB/T 3857 玻璃纤维增强热固性塑料耐化学介质性能试验方法 GB/T 17470 玻璃纤维短切原丝毡和连续原丝毡 GB/T18370 玻璃纤维无抢粗纱布
3 规格尺寸
贮罐规格尺寸见表1。
表1 贮罐规格尺寸
内径 mm
容积 总长 直简段长度 支座 内径 容积 m
总长 直简段长度 支座
个
个 2 2 2 2 2 2 2
n 10. 0 12. 0 15. 0 5 110 4110 18. 0
mm 810 940 1 190 1 320
nm 1 310 1 440
mn
mm
mm
0. 9 1 1. 2 1. 3 1. 5 2 080 1 580 2. 0 2 710 2 210 2. 5
3 520 2 520 2 4 150
3 150
2 3 3 3 4 4
1 690 1 820
1 000
2 000
6 060 6 700 5 700 8 290
5 060
20. 0 25.0 30. 0 9 890 8 890
7 290
3 350
2 850 JC/T718—2012
表1(续)
总长 直筒段长度 支座 内径 容积 总长 直筒段长度 支座
内径 mm
容积 m 2. 0 1 530 2.5
个 2 2 2 3 3 3 3 2 2 2 3 3 3 3 3 3 3 4 4
个 2 2 2 2 2 2 2 2 2 2 3 3 4 4 2 2. 2 3 3 4 4
n 15. 0 18.0 4160 2 910 20.0
mm 3 550
mm 2 300
mm
m
mm 830
1160 1 480 1810 2130
1860 2180 2 510 2830
4 560 5 580 6 600 7 620
3 310 4 330 5 350 6 370
3. 0 3. 5 4.0 4.5 ° 3 160 2 460
2.500
25. 0 30.0 35. 0 40. 0 8 640 7 390 25. 0
1 400
2 780 1 460 1 950
5. 0 4. 0 5.0 6. 0 7. 0 8. 0 10.0 11. 0 8.0 9. 0 10.0 12.0° 5 020 4 120 15.0
3 480 2 260 2 750 3 250 2 450 3 750
4 040 4 750
2 540 3 250
30. 0 40. 0 6160 4660
1600
6 080 7 490
2 950 3 450 4 440 4 940
3 000
50. 0 60. 0 70. 0 10 410 8 910
7 580 8 990
4 250 5 240 5 740 3440 2 540 3840 2 940
11 820 10 320
80. 0 60. 0 70. 0 80.0 90. 0 100.0 10 430 110. 0
4 700
6 500
7 480 5 680
6 660
3 330
8 460 9 440 7 640
4 230
1800
3 600
8 630 9 610
6 200 7 680 8 160
5 300 6 480 7 260
18. 0 20. 0
11 410
4
120.0 12 390 10 590
注：其他尺寸规格可由供需双方协商确定。
4 分类和标记
.4.1分类 4.1.1 贮罐根据使用形式分为I型和I型。需方有义务明确规定ⅡI型贮罐的具体要求，包括工作压力或真空等级以及外压下的安全系数；若未指定贮罐类型，则默认为I型
a）I型一一常压贮罐，直接与大气相通； b) II型一一常压贮罐，在闭合系统内，使用压力正压不超过3.6kPa，负压不超过3.6kPa。
4.1.2贮罐根据所用的树脂分为1级和2级：
a）1级防腐层和结构层由不同热固性树脂制造的贮罐； b)2级 一只用一种耐腐蚀热固性树脂制造的贮罐。 注：1级贮罐需考虑到由于腐蚀介质溢出或蒸发而引起的外部腐蚀。
2 JC/T718—2012
4.2＇标记
贮罐按树脂类型、使用形式、内径尺寸、容积和标准号的顺序标记。
JC/T 718—2012
-X
容积，单位为立方米；内径尺寸，单位为毫米；使用形式；树脂类型；卧式贮罐代号。
示例1：防腐层和结构层由不同热固性树脂制造，此罐系统闭合，内径尺寸为1000mm，容积为2.5m，按本标准生产的卧式贮罐标记为：
H-1—II-1000-2.5JC/T718—2012
5 材料 5.1树脂 5.1.1树脂应是耐腐蚀热固性树脂，并经过9.2测试或已有文件确定该树脂适用于使用条件。如果不能确定是否符合使用条件，则由供需双方共同协商选择合适的树脂。 5.1.2树脂不应含有颜料、染料、着色剂或填料，以下情况除外：
a）在不影响层合板外观质量检查或防腐蚀要求的条件下，为了控制树脂粘度，可加入触变剂： b）补强前，填充接缝的腻子。 注1：触变剂的添加可能会降低树脂对某种化学腐蚀环境的耐腐蚀性。如果在树脂中添加触变剂，供方则有义务证
明与腐蚀环境的相容性。 注2：添加颜料、染料或着色剂可能影响外观质量检查。 注3：加入阻燃剂可能会影响外观质量检查，不可在内表面层或内层使用阻燃剂，除非其作用大于对目测效果的影响。
5.2增强材料 5.2.1玻璃纤维短切原丝毡
玻璃纤维短切原丝毡应符合GB/T17470要求，短切原丝毡应经过与树脂具有化学相容性的处理剂处理。
注：根据产品工艺和性能要求可选择特殊的短切原丝毡。 5.2.2无捻粗纱
无抢粗纱应是商品级E玻璃纤维并使用与树脂化学相容的处理剂处理。 5.2.3缝编织物
由商品级E玻璃纤维制造并使用与树脂化学相容的处理剂处理。 5.2.4玻璃纤维无抢粗纱布
玻璃纤维无抢粗纱布应符合GB/T18370要求。 5.2.5表面毡
