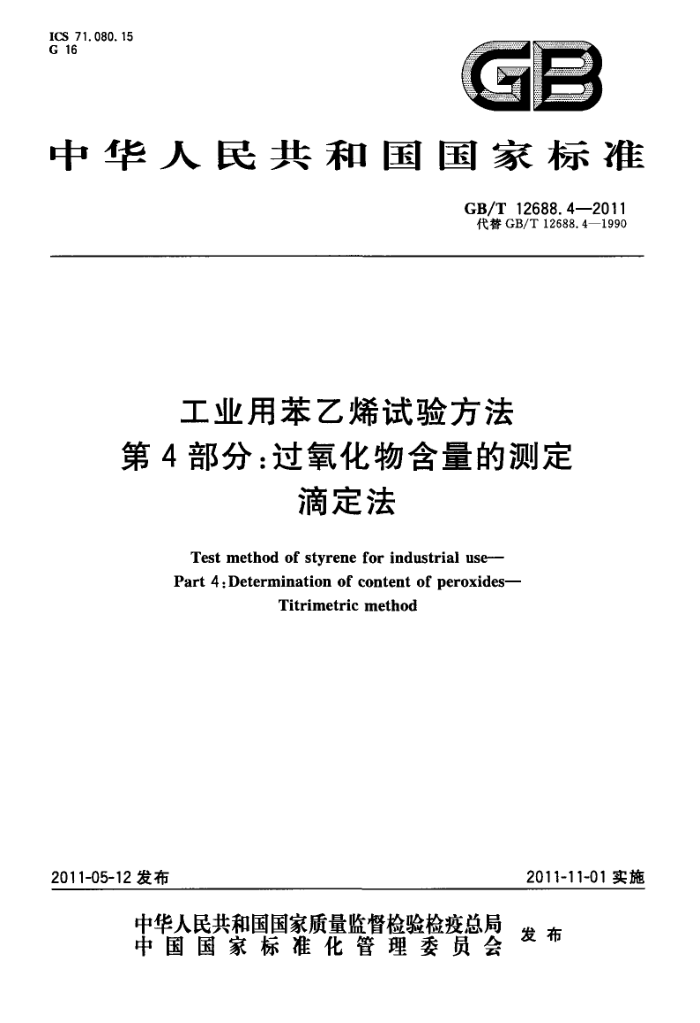

ICS 71. 080.15 G 16
GB
中华人民共和国国家标准
GB/T 12688.4—2011 代替GB/T12688.4—1990
工业用苯乙烯试验方法
第4部分：过氧化物含量的测定
滴定法
Test method of styrene for industrial use-- Part 4:Determination of content of peroxides-
Titrimetric method
2011-05-12发布
2011-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T12688.4-2011
前言
GB/T12688《工业用苯乙烯试验方法》分为以下部分：
第1部分：纯度和烃类杂质的测定气相色谱法；第3部分：聚合物含量的测定； -第4部分：过氧化物含量的测定 滴定法；第5部分：总醛含量的测定滴定法；第6部分：工业用苯乙烯中微量硫的测定氧化微库仑法；第8部分：阻聚剂（对-叔丁基邻苯二酚）含量的测定分光光度法；第9部分：微量苯的测定气相色谱法。
-
-
本部分为GB/T12688的第4部分。 本部分修改采用ASTMD2340-09《苯乙烯单体中过氧化物含量的标准测定方法》（英文版）。本部
分与ASTMD2340-09的结构性差异参见附录A。
本部分与ASTMD2340-09相比主要技术内容变化如下：
删除了过氧化物测定范围的限制；规范性引用文件中引用我国标准。 本部分代替GB/T12688.4一1990《工业用苯乙烯中过氧化物含量的测定滴定法》。 本部分与GB/T12688.4一1990的主要差异为：
修改了标准名称； -增加了附录A。
本部分的附录A为资料性附录。 本部分由中国石油化工集团公司提出。 本部分由全国化学标准化技术委员会石油化学分技术委员会（SAC/TC63/SC4)归口。 本部分起草单位：中国石油化工股份有限公司北京燕山分公司。 本部分主要起草人：杨伟、陆慧丽、姜连成、田江南、李向阳。 本部分所代替标准的历次版本发布情况为：
GB/T12688.4—1990。
1 GB/T12688.4—2011
工业用苯乙烯试验方法
第4部分：过氧化物含量的测定
滴定法
1范围
本部分规定了工业用苯乙烯中过氧化物含量的测定方法。 本部分并不是旨在说明与其使用有关的所有安全问题。使用者有责任建立适当的安全与健康措
施，保证符合国家有关法规的规定。
注意：苯乙烯为易燃物，在与过氧化物、无机酸和三氯化铝等接触时会发生放热聚合反应。高浓度的液态苯乙烯及其蒸气对眼睛和呼吸系统都有刺激性。 2规范性引用文件
下列文件中的条款通过GB/T12688的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T601化学试剂滴定分析（容量分析）用标准溶液的制备 GB/T3723工业用化学产品采样安全通则（GB/T3723--1999，ISO3165：1976，idt） GB/T6680液体化工产品采样通则 GB/T6682分析实验室用水规格和试验方法（GB/T6682—2008，ISO3696：1987，MOD） GB/T8170数值修约规则与极限数值的表示和判定
3方法原理
将苯乙烯试样加到异丙醇和乙酸溶液中，再加人碘化钠异丙醇饱和溶液，加热回流。试样中的过氧化物与碘化钠反应定量地释放出碘，用硫代硫酸钠标准滴定溶液滴定至无色为终点，根据硫代硫酸钠标准滴定溶液的消耗体积计算得到过氧化物的含量。 4试剂和材料
除另有注明，本部分使用的试剂应为分析纯。所用的水应符合GB/T6682规定的三级水规格。 4.1冰乙酸。 4.2异丙醇。
注意：异丙醇为易燃物，应远离明火。在本试验中应使用全密封的加热器。 4.3硫代硫酸钠标准滴定溶液[c（NazSOs）=0.01mol/L]：按GB/T601的规定进行配制和标定，使用前稀释。 4.4碘化钠异丙醇饱和溶液：约200g/L。 5仪器和设备 5.1电加热器（全密封式）。 5.2具塞碘量瓶：500mL，配有300mm球形冷凝管，标准磨口连接。
I GB/T12688.4—2011
5.3移液管：50mL。 5.4量筒：10mL、50mL。 5.5滴定管：容量为10mL。 5.6沸石。 6采样
按GB/T3723和GB/T6680的规定采取样品。 7分析步骤 7.1在两个500mL具塞碘量瓶中，先各加人200mL异丙醇及数粒沸石，再各加入10mL冰乙酸。 用移液管吸50mL苯乙烯试样加入到其中一个碘量瓶中，而另一个作为空白。然后装上球形冷凝器并开启冷却水。加热碘量瓶中液体至沸腾，再从球形冷凝器顶部向两个碘量瓶中各加入50mL碘化钠异丙醇饱和溶液。 7.2继续缓和地加热，煮沸10min后，移去电加热器。分别用10mL水冲洗两个冷凝器，并将冲洗液收集在各自的碘量瓶中。将碘量瓶冷却至室温。析出的碘用硫代硫酸钠标准滴定溶液先滴定至淡黄色，再继续缓慢地滴定至淡黄色刚好消失，即为终点。 8结果计算
过氧化物（以HzO2计）的含量w(mg/kg)按式(1)计算：
(V-V2)cM
w
(1)
p×2× 50×1 000×10
式中： V,一—滴定试样所消耗的硫代硫酸钠标准滴定溶液的体积的数值，单位为毫升（mL）； V 滴定空白所消耗硫代硫酸钠标准滴定溶液的体积的数值，单位为毫升（mL）；
硫代硫酸钠标准滴定溶液浓度的数值，单位为摩尔每升（mol/L）；
C
M—过氧化氢的摩尔质量的数值，单位为克每摩尔（g/mol)(M=34.02）； p—苯乙烯的密度的数值，单位为克每立方厘米(g/cm）。
9分析结果的表述
以两次重复测定结果的算术平均值报告其分析结果，按GB/T8170的规定进行修约，精确至 1 mg/kg. 10精密度 10.1重复性
在同一实验室，由同一操作者使用相同设备，按相同的测试方法，并在短时间内对同一被测对象相互独立进行测试获得的两次独立测试结果，对过氧化物含量为1mg/kg～60mg/kg的试样，其绝对差值不大于6mg/kg，以大于6mg/kg的情况不超过5%为前提。 10.2再现性
在两个不同实验室，由不同操作员，用不同仪器和设备，按相同的测试方法，对同一被测对象相互独立进行测试获得的两个测试结果，对过氧化物含量为1mg/kg～60mg/kg的试样，其差值不大于 13mg/kg，以大于13mg/kg的情况不超过5%为前提。 11报告
报告应包括下列内容：
2 GB/T12688.4-2011
a) 有关样品的全部资料，例如样品的名称、批号、采样地点、采样日期、采样时间等； b) 本部分的编号； c） 分析结果； d) 测定中观察到的任何异常现象的细节及其说明； e) 分析人员的姓名及分析日期等。 GB/T 12688.4—2011
附录A （资料性附录）
本部分章条编号与ASTMD2340-09章条编号对照表
表A.1给出了本部分章条编号与ASTMD2340-09章条编号对照一览表。
表A.1本部分章条编号与ASTMD2340-09章条编号对照表
对应的ASTMD2340-09章条编号
本部分章条编号
1 2 3
1 2 3 4 6 5 80 9 10,11 12 - 13
4 5 6 7 8,9 10 11 - ICS 71. 080.15 G 16
GB
中华人民共和国国家标准
GB/T 12688.4—2011 代替GB/T12688.4—1990
工业用苯乙烯试验方法
第4部分：过氧化物含量的测定
滴定法
Test method of styrene for industrial use-- Part 4:Determination of content of peroxides-
Titrimetric method
2011-05-12发布
2011-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T12688.4-2011
前言
GB/T12688《工业用苯乙烯试验方法》分为以下部分：
第1部分：纯度和烃类杂质的测定气相色谱法；第3部分：聚合物含量的测定； -第4部分：过氧化物含量的测定 滴定法；第5部分：总醛含量的测定滴定法；第6部分：工业用苯乙烯中微量硫的测定氧化微库仑法；第8部分：阻聚剂（对-叔丁基邻苯二酚）含量的测定分光光度法；第9部分：微量苯的测定气相色谱法。
-
-
本部分为GB/T12688的第4部分。 本部分修改采用ASTMD2340-09《苯乙烯单体中过氧化物含量的标准测定方法》（英文版）。本部
分与ASTMD2340-09的结构性差异参见附录A。
本部分与ASTMD2340-09相比主要技术内容变化如下：
删除了过氧化物测定范围的限制；规范性引用文件中引用我国标准。 本部分代替GB/T12688.4一1990《工业用苯乙烯中过氧化物含量的测定滴定法》。 本部分与GB/T12688.4一1990的主要差异为：
修改了标准名称； -增加了附录A。
本部分的附录A为资料性附录。 本部分由中国石油化工集团公司提出。 本部分由全国化学标准化技术委员会石油化学分技术委员会（SAC/TC63/SC4)归口。 本部分起草单位：中国石油化工股份有限公司北京燕山分公司。 本部分主要起草人：杨伟、陆慧丽、姜连成、田江南、李向阳。 本部分所代替标准的历次版本发布情况为：
GB/T12688.4—1990。
1 GB/T12688.4—2011
工业用苯乙烯试验方法
第4部分：过氧化物含量的测定
滴定法
1范围
本部分规定了工业用苯乙烯中过氧化物含量的测定方法。 本部分并不是旨在说明与其使用有关的所有安全问题。使用者有责任建立适当的安全与健康措
施，保证符合国家有关法规的规定。
注意：苯乙烯为易燃物，在与过氧化物、无机酸和三氯化铝等接触时会发生放热聚合反应。高浓度的液态苯乙烯及其蒸气对眼睛和呼吸系统都有刺激性。 2规范性引用文件
下列文件中的条款通过GB/T12688的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T601化学试剂滴定分析（容量分析）用标准溶液的制备 GB/T3723工业用化学产品采样安全通则（GB/T3723--1999，ISO3165：1976，idt） GB/T6680液体化工产品采样通则 GB/T6682分析实验室用水规格和试验方法（GB/T6682—2008，ISO3696：1987，MOD） GB/T8170数值修约规则与极限数值的表示和判定
3方法原理
将苯乙烯试样加到异丙醇和乙酸溶液中，再加人碘化钠异丙醇饱和溶液，加热回流。试样中的过氧化物与碘化钠反应定量地释放出碘，用硫代硫酸钠标准滴定溶液滴定至无色为终点，根据硫代硫酸钠标准滴定溶液的消耗体积计算得到过氧化物的含量。 4试剂和材料
除另有注明，本部分使用的试剂应为分析纯。所用的水应符合GB/T6682规定的三级水规格。 4.1冰乙酸。 4.2异丙醇。
注意：异丙醇为易燃物，应远离明火。在本试验中应使用全密封的加热器。 4.3硫代硫酸钠标准滴定溶液[c（NazSOs）=0.01mol/L]：按GB/T601的规定进行配制和标定，使用前稀释。 4.4碘化钠异丙醇饱和溶液：约200g/L。 5仪器和设备 5.1电加热器（全密封式）。 5.2具塞碘量瓶：500mL，配有300mm球形冷凝管，标准磨口连接。
I GB/T12688.4—2011
5.3移液管：50mL。 5.4量筒：10mL、50mL。 5.5滴定管：容量为10mL。 5.6沸石。 6采样
按GB/T3723和GB/T6680的规定采取样品。 7分析步骤 7.1在两个500mL具塞碘量瓶中，先各加人200mL异丙醇及数粒沸石，再各加入10mL冰乙酸。 用移液管吸50mL苯乙烯试样加入到其中一个碘量瓶中，而另一个作为空白。然后装上球形冷凝器并开启冷却水。加热碘量瓶中液体至沸腾，再从球形冷凝器顶部向两个碘量瓶中各加入50mL碘化钠异丙醇饱和溶液。 7.2继续缓和地加热，煮沸10min后，移去电加热器。分别用10mL水冲洗两个冷凝器，并将冲洗液收集在各自的碘量瓶中。将碘量瓶冷却至室温。析出的碘用硫代硫酸钠标准滴定溶液先滴定至淡黄色，再继续缓慢地滴定至淡黄色刚好消失，即为终点。 8结果计算
过氧化物（以HzO2计）的含量w(mg/kg)按式(1)计算：
(V-V2)cM
w
(1)
p×2× 50×1 000×10
式中： V,一—滴定试样所消耗的硫代硫酸钠标准滴定溶液的体积的数值，单位为毫升（mL）； V 滴定空白所消耗硫代硫酸钠标准滴定溶液的体积的数值，单位为毫升（mL）；
硫代硫酸钠标准滴定溶液浓度的数值，单位为摩尔每升（mol/L）；
C
M—过氧化氢的摩尔质量的数值，单位为克每摩尔（g/mol)(M=34.02）； p—苯乙烯的密度的数值，单位为克每立方厘米(g/cm）。
9分析结果的表述
以两次重复测定结果的算术平均值报告其分析结果，按GB/T8170的规定进行修约，精确至 1 mg/kg. 10精密度 10.1重复性
在同一实验室，由同一操作者使用相同设备，按相同的测试方法，并在短时间内对同一被测对象相互独立进行测试获得的两次独立测试结果，对过氧化物含量为1mg/kg～60mg/kg的试样，其绝对差值不大于6mg/kg，以大于6mg/kg的情况不超过5%为前提。 10.2再现性
在两个不同实验室，由不同操作员，用不同仪器和设备，按相同的测试方法，对同一被测对象相互独立进行测试获得的两个测试结果，对过氧化物含量为1mg/kg～60mg/kg的试样，其差值不大于 13mg/kg，以大于13mg/kg的情况不超过5%为前提。 11报告
报告应包括下列内容：
2 GB/T12688.4-2011
a) 有关样品的全部资料，例如样品的名称、批号、采样地点、采样日期、采样时间等； b) 本部分的编号； c） 分析结果； d) 测定中观察到的任何异常现象的细节及其说明； e) 分析人员的姓名及分析日期等。 GB/T 12688.4—2011
附录A （资料性附录）
本部分章条编号与ASTMD2340-09章条编号对照表
表A.1给出了本部分章条编号与ASTMD2340-09章条编号对照一览表。
表A.1本部分章条编号与ASTMD2340-09章条编号对照表
对应的ASTMD2340-09章条编号
本部分章条编号
1 2 3
1 2 3 4 6 5 80 9 10,11 12 - 13
4 5 6 7 8,9 10 11 -
