ICS77.140.50 H46
A
EHA

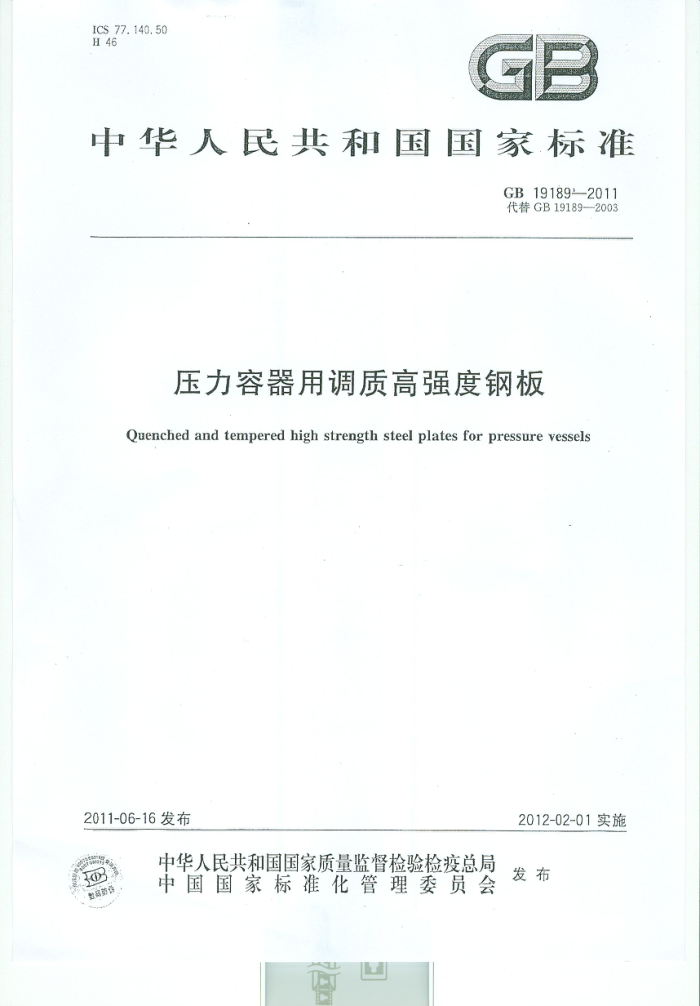

中华人民共和国国家标准
GB19189-—2011 代替GB19189—2003
压力容器用调质高强度钢板
Quenched and tempered high strength steel plates for pressure vessels
2012-02-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
伤 GB:19189-2011
前言
本标准中第2、3、4章，第5.2.1、6.1.3、6.4.4、6.7以及附录A为推荐性的，其余为强制性的。 本标准按照GB/T1.1一2009给出的规则起草。 本标准自实施之日起，GB19189—2003《压力容器用调质高强度钢板》废止。 本标准与GB19189-2003相比，主要变化如下：
扩大钢板的厚度范围，最小厚度由12mm扩展到10mm；改变前标准中的牌号07MnCrMoVR为07MnMoVR、07MnNiMoVDR为07MnNiVDR，新增加牌号07MnNiMoDR；降低各牌号的P、S含量；提高各牌号的冲击功(KV2)指标，由47J提高至80J。
本标准所含钢种07MnMoVR、07MnNiVDR、07MnNiMoDR为低焊接裂纹敏感性钢，12MnNiVR 为大热输入焊接用钢（焊接热输入不大于100kJ/cm）。
本标准与JISG3115一2005《压力容器用钢板》标准中相应部分的一致性程度为非等效。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准主要起草单位：武汉钢铁（集团)公司等、中国通用机械工程总公司、冶金工业信息标准研究
院、新余钢铁集团有限公司、湖南华菱湘潭钢铁有限公司、合肥通用机械研究院、南京钢铁联合有限公司、鞍钢股份有限公司、济南钢铁股份有限公司、首钢总公司、中国特种设备检测研究院。
本标准主要起草人：陈晓、李书瑞、秦晓钟、王晓虎、丁庆丰、王国文、刘建兵、章小浒、孙卫华、 徐海泉、刘徐源、师莉、孙浩、董汉雄、刘小林、李小莉、霍松波、夏秀。
本标准2003年6月首次发布。 GB19189—2011
压力容器用调质高强度钢板
1范围
本标准规定了压力容器用调质高强度钢板的尺寸、外形、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于厚度为10mm~60mm的压力容器用调质高强度钢板。
2规范性引用文件
.下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.3钢铁及合金化学分析方法 二安替吡啉甲烷磷钼酸重量测定磷量 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.14 钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量 GB/T223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T 223.26 钢铁及合金 钼含量的测定 硫氰酸盐分光光度法 .GB/T223.54 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定镍量 GB/T223.58 钢铁及合金化学分析方法 亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.59 钢铁及合金磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 .GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T223.61 钢铁及合金化学分析方法 磷钼酸铵容量法测定磷量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定 火焰原子吸收光谱法 GB/T223.67 钢铁及合金硫含量的测定 次甲基蓝分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T223.72 钢铁及合金硫含量的测定重量法 GB/T223.74 钢铁及合金化学分析方法非化合碳含量的测定 GB/T223.75 钢铁及合金硼含量的测定甲醇蒸馏-姜黄素光度法 GB/T 223.76 钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T228.1金属材料拉伸第1部分：室温试验方法（GB/T228.1—2010,ISO6892-1：2009，
MOD) GB191892011
GB/T229 金属材料夏比摆锤冲击试验方法 GB/T 232 金属材料弯曲试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 2970 厚钢板超声波检验方法 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T17505 钢及钢产品交货一般技术要求 GB/T20066 钢和铁 化学成分测定用试样的取样和制样方法 GB/T20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） JB/T4730.3 承压设备无损检测第3部分：超声检测
3订货内容
按本标准订货的合间或订单应包括下列内容： a) 标准编号 b) 产品名称 c) 牌号； D
U
d) 尺寸； e) 重量； D
附加技术要求
f)
牌号表示方法
4
本标准所列牌号局 “R”和“D”分别是
低”字的汉语拼音第一个字母。
5尺寸、外形、重量及允许偏
5.1钢板的尺寸、外形及允许偏差应符合GB/T709的规定 5.2钢板的厚度允许偏差应符合GB/T709的B类偏差要求。 5.2.1根据需方要求，经供需双方协议，也可按GB/T709-的℃类偏差交货。 5.3钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值。计算用钢板密度为7.85g/cm。
6技术要求 6.1牌号与化学成分 6.1.1钢的牌号和化学成分（熔炼分析)应符合表1的规定。
2 GB19189—2011
表1化学成分
化学成分（质量分数)/% s Cu Ni Cr Mo V
牌号
R
Mn P
C
Pcm*
Si
0.10 0:02~ ≤
0.15 1.20.
<
I
S
07MnMoVR
0. 09 0. 40 1.60 0.020 0. 010 0. 25 0. 40 0. 30 0. 30 0.06 0.0020 0.20
.0.20~ N b 0.02~ I N
0.15 1.20~
07MnNiVDR
0. 09 0.40 1.60 0.018 0. 008 0. 25 0.50 0. 30 0. 30 0.06 0.002 0 0.21
0.30~
0.10~ S
0.152 .20
A
M
07MnNiMoDR
0.09 04 1.60 0.015 0. 005 0. 25 0.60 0. 30 A0 9.30 0.-06 0.0020 0.21
0.02~
N M 0.15~
20
S
M
12MnNiVR
00200.010 025 040 0.30% 0.303 0.06 0.0020 0.25
0.15
1. .60
，Pcm为焊接裂纹敏感性组成，指 Pem=C+Si0Mn+Cu+
SOSMC
0--5BC
外的其他微合金完素
6.1.2为改善钢的性能，可添加气
6.1.3厚度不16mm的0MMoVR钢板厚度不大 30mm的07MNiMoDR钢板Mo含量下限可不作要求 6.1.4成品钢板化学成分允许偏差应符合GB/T222的规定其中P+0.003%，暑+0.002%。
-
R
C
6.2冶炼方法
钢由氧气转烷或电炉冶炼，并应经过真空处理。 6.3交货状态
5
钢板应以泽火加回火的调质热处理状态 货其中回 温度不低子600元
6.3.1 6.3.2钢板应以剪切或用火焰切割交货。
6.4 力学和工艺性能
.60
6.4.1 钢板的力学和工艺性能应符合表2的规定。
表2 力学性能和工艺性能
拉伸试验
冲击试验
弯曲试验 180° b=2a d=3a d=3a d=3a d=3a
钢板厚度/
牌号
屈服强度 抗拉强度 断后伸长 温度/ 冲击功吸收能量
mm
KVz/J ≥80 ≥80 ≥80 ≥80
RL/MPa Rm/MPa 率A/% ≥490
℃ 20 40
07MnMoVR 07MnNiVDR 07MnNiMoDR 12MnNiVR
10~60 10~60 10~50 10~60
610~730 610~730 610~730 610~730
≥17 ≥17 ≥17 50 ≥17
≥490 ≥490 ≥490
-20
当属服现象不明显时，采用Rro.2。
3 GB19189—2011 6.4.2夏比（V型缺口)冲击功按3个试样的算术平均值计算，允许其中1个试样的单个值比表2规定
值低，但不得低于规定值的70%。 6.4.3厚度小于12mm的钢板，夏比（V型缺口）冲击试验应采用辅助试样，辅助试样尺寸为
7.5mm×10mm×55mm，其试验结果应不小于表2规定值的75%。 6.4.4根据需方要求，经供需双方协议，对厚度大于36mm的钢板可在厚度1/2处增加一组冲击试
样，冲击功指标由供需双方协议。 6.5表面质量 6.5.1钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等缺陷。如有上述表面缺陷，允许清理，清理
深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，并应保证钢板的最小厚度。缺陷清理处应平滑无棱角。钢板不得有分层。 6.5.2其他缺陷允许存在，其深度从钢板实际尺寸算起，不得超过厚度允许公差之半，并应保证缺陷处
厚度不小于钢板允许最小厚度。 6.6超声检测
钢板应逐张进行超声检测，检测方法按JB/T4730.3或GB/T2970执行，合格级别为I级。 6.7特殊要求
经供需双方协商，并在合同中注明，可以对钢板提出其他特殊要求。
7试验方法
7. 1 每批钢板的检验项目、取样数量、取样方法、试验方法应符合表3的规定。
表3检验项目、取样数量及试验方法取样数量
序号 检验项目
取样方法 GB/T 20066 GB/T 2975 GB/T 2975 GB/T 2975
取样方向
试验方法
化学分析拉伸试验冲击试验冷弯试验超声检测尺寸、外形表面
1 2 3 4 5 6
1个/每炉 1个/每批 3个/每批 1个/每批逐张逐张逐张
GB/T223、GB/T4336,GB/T20123
-
横向横向横向
GB/T 228.1 GB/T 229 GB/T 232
JB/T 4730.3或GB/T 2970 符合精度要求的适宜量具
2
目测
7.2表3中的拉伸、冲击、冷弯试样允许取自同一块样坏。样坏应取自钢板宽度的1/4处。当热处理后钢板长度不大于15m时，在钢板的一端切取样坏；当热处理后钢板长度大于15m时，在钢板的两端
各切取一个样坏，每个样坏均取一组试样(1个拉伸、3个冲击和1个冷弯）。允许采用剪切或火焰切割方法切取样坏，但样坏的尺寸必须保证试样避开因剪切或火焰切割造成的加工硬化区或热影响区。
7.3表3中拉伸、冲击、冷弯试样的轴线方向均应垂直于钢板的轧制方向；夏比（V型缺口)冲击试样的缺口轴线方向应垂直于钢板的轧制表面。
7.4拉伸、冲击试验取样位置按GB/T2975的规定。对厚度大于25mm的钢板，冲击试样的轴线应位于厚度1/4处。所有厚度钢板的冷弯试样均应至少保留一个轧制面，轧制面为弯曲试验的外表面。
b GB 191892011
8 检验规则
8.1钢板检验由供方质量检验部门进行，需方有权按本标准进行验收。 8.2钢板逐热处理张组批检验、验收。 8.3钢板检验结果不符合本标准上述要求时，可以进行复验。 8.3.1冲击试验结果不符合本标准6.4.1规定时，应从同一张钢板上再取3个试样进行试验，前后两组6个试样冲击吸收功的算术平均值不得低于规定值，允许有2个试样小于规定值，但其中小于规定值 70%的试样只允许有1个。 8.3.2其他检验项目的复验和判定按GB/T.17505的有关规定执行，
包装、标志、质量证明书
o
钢板的包装、标志、质量证明书应符合GB/T247的规定。
10 数字修约
数值修约按GB/T8170的规定。 GB19189—2011
附录A （资料性附录）新旧标准牌号对照
本标准的牌号与GB19189—2003的牌号对照见表A.1。
表A.1
GB 19189—2011 07MnMoVR 07MnNiVDR 07MnNiMoDR 12MnNiVR
GB19189—2003 07MnCrMoVR 07MnNiMoVDR
12MnNiVR
