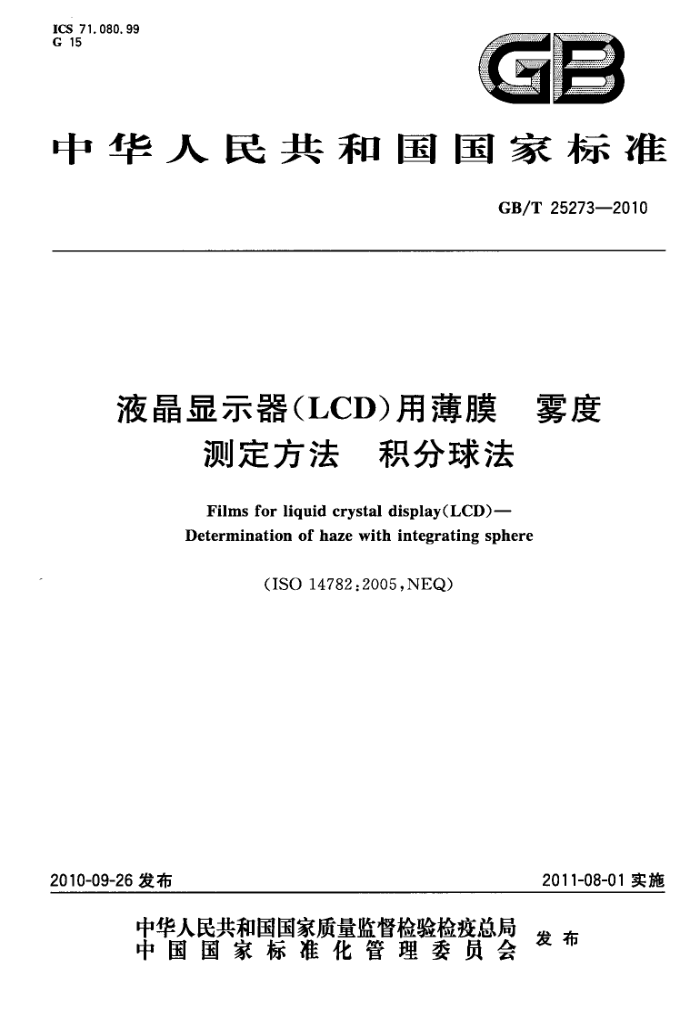

ICS 71.080.99 G 15
GB
中华人民共和国国家标准
GB/T25273—2010
液晶显示器（LCD）用薄膜 雾度
测定方法 积分球法 Films for liquid crystal display(LCD)- Determination of haze with integrating sphere
(ISO14782:2005,NEQ）
2011-08-01实施
2010-09-26发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T 25273—2010
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准与ISO14782：2005《塑料透明材料模糊性的测定》一致性程度为非等效。 本标准由中国石油和化学工业协会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431)归口。 本标准起草单位：中国乐凯胶片集团公司。 本标准主要起草人：孙志英、刘新省、许丽丽、张希堂。
- GB/T25273—2010
液晶显示器（LCD）用薄膜度
测定方法 积分球法
1范围
本标准规定了液晶显示器（LCD)用薄膜雾度的测定方法。 本标准适用于液晶显示器(LCD)用三醋酸纤维素酯（TAC)膜、聚乙烯醇(PVA)膜和光学级聚对苯
二甲酸乙二醇酯(PET)膜雾度的测定。本标准也适用于眼镜片用不同厚度三醋酸纤维素酯（TAC)膜雾度的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918塑料试样状态调节和试验的标准环境
3术语和定义
下列术语和定义适用于本文件。
3. 1
雾度haze 透过试样而偏离入射光方向的散射光通量与透射光通量之比，用百分数表示（对于本标准来说，仅
把偏离入射光方向2.5°以上的散射光通量用于计算雾度）。
4仪器
试验仪器为积分球式募度计。应满足下列各项要求： a）积分球：用于收集透过的光通量。只要总出入口的面积不超过积分球内反射表面积的4%，任
何直径的球均可适用。 b) 出口窗和入口窗的中心在球的同一最大圆周上，两者的中心与球的中心构成的角度在170°以
上，光电池置于与人口窗中心和球心成90°士10°的球面上。出口窗的直径与入口窗的中心构成角度在8°以内。
c）反射面：积分球内表面、挡板和反射标准板，应具有基本相同的反射率。应在整个可见光波长
区具有高反射率和无光泽。 d) 聚光透镜：照射在试样上的光束，应基本上是单向平行光线，不能偏离光轴3°以上。光束的中
心和出口窗的中心是一致的，这个光束在出人窗口不应引起光晕。 在出口窗处光束的截面近似圆形，边界分明；对应人口中心构成角度与出口窗对人口中心构成 1.3°士0.1°的环带。
e) 陷阱：无试样和标准板的时候，能够全部吸收光。 f）光电池：球内光的强度用光电池测定。其输出在使用光强范围内和人射光强度成比例，并具有
1 GB/T25273—2010
1%以内的精度。当积分球在暗色时检流计无偏转。光电池组合光谱响应为1931CIE标准色度观测者。
g) 检流计：刻度为100等分。 h）光源：标准C光源。
5雾度测试原理
5.1如图1所示，人射光线I。经过试样，光线的部分被吸收，剩余的部分经过试样的散射作用后，会产生平行光线I.及散射光线Ia进人到积分球中。
接光器
1
标准白色板
入光 fo
试样
积分球
图1 积分球式雾度计原理图
5.2进入积分球的光线经过反射后，其强度由光电池检出。 5.3试样雾度H通过式(1)计算：
Ia/ I.
(I,+Ia)/1. ×100
H=
(1 )
式中： Ia散射光强度; I。入射光强度； I。——平行光强度。 注：能够获得同样结果的其他测试仪器也可使用。
6试样
裁切试样按样品的状态而定，应符合以下要求： a) 对成轴薄膜应先弃去外层23层，再取样，一般试样尺寸50mm×50mm。如需要，可在样品
长度方向1m处取样。 b) 对于散页薄膜，按需要取张或数张作为试样，也可在产品标准中另行规定。 c) 试样应均匀，不应有气泡，折痕，两测量表面应平整光滑且平行，无划伤，无异物和油污等。除
非有特殊要求，可按产品标准规定。 d) 每组试样不少于3个。 e) 试样一般不进行预处理，特殊情况按产品标准规定，或按供需双方商定的条件进行预处理后再
试验。
2 GB/T 25273—2010
7试验条件
7.1在试样测量前应按GB/T2918规定的标准环境状态23℃土2℃和相对湿度50%士5%下平衡至少2h。 7.2环境应防尘。仪器不应受强光直射，周围无强磁场、电场干扰，无强气流及腐蚀性气体。 7.3仪器工作台应稳固、平整。 7.4试样和测量仪的各测量面无油污、灰尘等污染。 7.5如有其他要求按供需双方协商确定。
8步骤
8.1 接通电源，旋下三个保护盖，使仪器预热30min以上。 8.2当读数窗口出现“P”、“H”显示，仪器发出鸣叫声时，在空白下按测试开关。 8.3当读数窗口出现“P100.00”、“H0.00”显示时，再使仪器稳定数分钟，按测试开关。 8.4仪器进行自身数据采集后，再度出现“P”、“H”显示并发出鸣叫，即可进行测量。 8.5将薄膜样片置于磁性夹具间并拉平，按下测试钮，不久在指示屏上即出现雾度数据。 8.6依次对三个试样进行测量，记录其数值，并取平均值作为样品雾度结果，结果保留两位有效数字。
9试验报告
试验报告应包含以下内容： a）本标准号； b) 识别样品所需要的详细说明，如试样名称、规格、牌号，来源、制造厂家等； c) 一组试样的雾度和雾度的算术平均值； d) 试验温度和相对湿度； e) 所使用的试验仪器和光源； f) 试验人员、日期。
