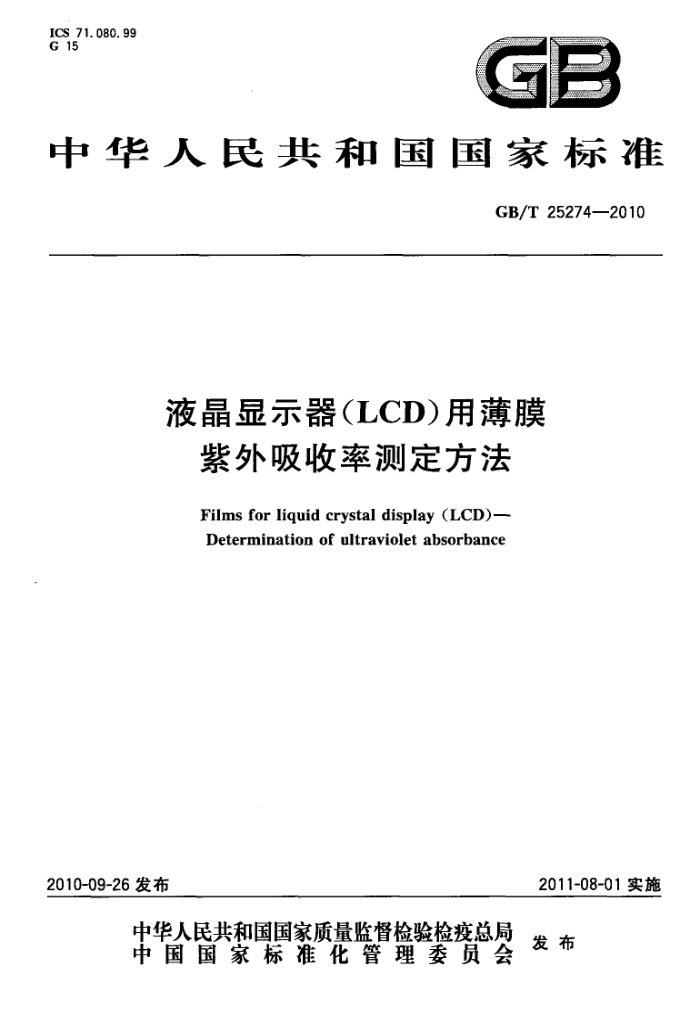

ICS 71.080.99 G 15
GP
中华人民共和国国家标准
GB/T252742010
液晶显示器（LCD）用薄膜
紫外吸收率测定方法
Films for liquid crystal display (LCD)- Determination of ultraviolet absorbance
2011-08-01实施
2010-09-26发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 25274—2010
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国石油和化学工业协会提出。 本标准由全国光学功能薄膜材料标准化技术委员会(SAC/TC431)归口。 本标准起草单位：中国乐凯胶片集团公司。 本标准主要起草人：孙志英、刘新省、李保民、许丽丽。
I GB/T25274-2010
液晶显示器（LCD）用薄膜
紫外吸收率测定方法
1范围
本标准规定了液晶显示器用（LCD)用薄膜紫外吸收率的测定。 本标准适用于液晶显示器用(LCD)薄膜，包括偏光片和眼镜片用不同厚度三醋酸纤维素酯（TAC)
膜、显示器件用聚对苯二甲酸乙二醇酯(PET)膜及聚乙烯醇（PVA)膜紫外吸收特性的定性和定量测定方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918塑料试样状态调节和试验的标准环境 GB/T13966分析仪器术语
3术语和定义
GB/T13966中界定的以及下列术语和定义适用于本文件。
3. 1
光谱spectrum 电磁辐射按波长、波数或频率的顺序排列。
3. 2
吸收光谱 absorptionspectrum 波长连续分布且能量按波长分布已知的光透过试样时，某些波长的光被试样吸收，得到的连续光谱
背景上的暗线光谱。 3. 3
光谱分布曲线spectraldistributioncurve 某种物质，在发射(或吸收)的绝对(或相对)辐射功率曲线。它是波长、频率或任何直接有关参数的
函数。 3. 4
吸光度absorbance 以10为底透射比的倒数的对数。
3. 5
紫外吸收光谱 ultraviolet absorption spectrum 用波长（波数）和吸光度描绘物质在紫外区域所得的吸收曲线。
3. 6
紫外吸收特性 ultravioletabsorptioncharacteristic 指在200nm～400nm波段薄膜对光的吸收性，-般以不同波长下膜的透过率表示。
1 GB/T25274~2010
4仪器
4.1仪器名称
紫外-可见分光光度计，波长范围190nm～700nm，波长准确度：士0.5nm，波长重复性：0.5nm。 4.2仪器组成 4.2.1光源
常用碘钨灯和氛灯。 4.2.2单色器
将复合光分解为单色波长的光，并通过狭缝将单色光投射到比色槽的装暨。 4.2.3狭缝
有入光狭缝和出光狭缝，调节单色光的强度和纯度。 4.2.4比色装置
本标准中为固态薄膜样品，不使用比色皿，而直接采用比色架上放置薄膜的方式。 4.2.5检测系统
包括光电转换元件和测定光电流强度的组件。前者包括光电池、光电管、电子管或光电借增管：后
者是测定该系统产生的电流的组件。 4.2.6记录仪
采用自动记录仪，并配有数据处理系统，
5试样
5.1对成轴薄膜应先弃去外层2～3层，再取样；如需要，可在样品长度方向1m处取样。一般试样尺寸20mm×50mm或50mm×50mm，亦可按具体要求确定。 5.2散页薄膜，按需要取一张或数张作为试样。 5.3试样应均匀，不应有气泡，折痕，两测量表面应平整光滑且无划伤，无异物、无油污等。 5.4试样一般不进行预处理，特殊情况执行产品标准的规定进行预处理，或按供需双方商定的条件进行预处理后再试验。
6试验条件
6.1在试样测量前，应按GB/T2918规定的标准环境状态23℃±2℃和相对湿度50%士5%下平衡至少2h。 6.2环境应防尘。仪器不应受强光直射，周围无强磁场、电场于扰，无强气流及腐蚀性气体。 6.3仪器工作台应稳固、平整。 6.4试样和测量仪的各测量面无油污、灰尘等污染。
2 GB/T25274—2010
6.5如有其他需要，可在产品标准中另行规定，或按供需双方协商确定。
7步骤
7.1接通电源，依次开启紫外-可见分光光度计、打印机和微机。并使仪器稳定30min以上。 7.2微机在系统下运行后，首先进行自检。自检结束后，仪器即可进入工作状态。 7.3运行仪器校准程序，对基线和零点进行校准。 7.4打开样品舱盖，将裁切好的试样放人检测通道的比色架中，参比为空气。 7.5选择测试条件，对试样进行全波段扫描测试。 7.6测试完成后，得到试样在300nm～700nm区间的光谱吸收曲线，并重点记录300nm、380nm和 400nm波长下的透过率数值。 7.7依据测试软件，进行薄膜试样的光谱吸收曲线及其在300nm、380nm和400nm波长下的透过率数值、Lab值的数据输出，并进行紫外吸收特性的判定及不同薄膜间紫外吸收特性的对比。 7.8测试完成，将测试样品取出，关闭好样品舱盖，关闭电源。
8试验报告
试验报告应包含以下内容： a） 本标准号； b) 识别样品所需要的详细说明，如试样名称、规格、牌号、来源、制造厂家等； c) 试样的光谱吸收曲线； d) 300nm、380nm和400nm波长下的透过率数值； e) Lab色调值； f) 试验温度和相对湿度； g) 所使用的试验仪器和光源； h) 试验人员、日期。
