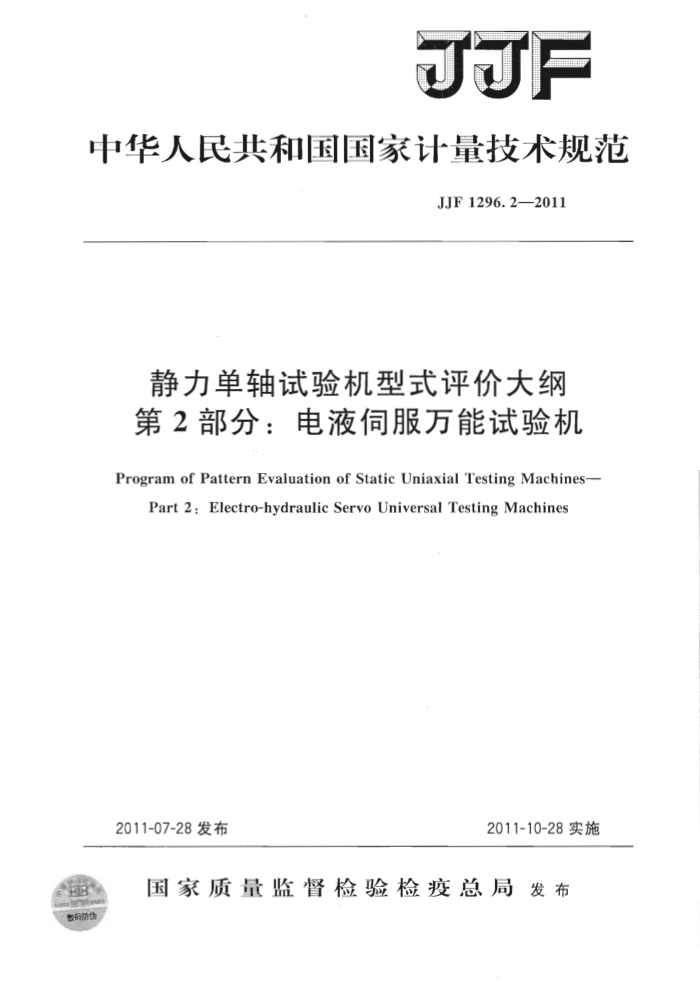

中华人民共和国国家计量技术规范
JJF1296.2—2011
静力单轴试验机型式评价大纲第2部分：电液伺服万能试验机
Program of Pattern Evaluation of Static Uniaxial Testing Machines-
Part 2:Electro-hydraulic Servo UniversalTestingMachines
2011-07-28发布
2011-10-28实施
国家质量监督检验检疫总局发布
数码防伪 JJF1296.2—2011
静力单轴试验机型式评价大纲第2部分：电液伺服万能试验机 ProgramofPatternEvaluation ofStatic Uniaxial TestingMachines-Part2:Electro-hydraulicServo
JJF 1296.2—2011
Universal Testing Machines
本规范经国家质量监督检验检疫总局于2011年7月28日批准，并自
2011年10月28.日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：山东省计量科学研究院
上海市计量测试技术研究院济南试金集团有限公司济南翰森精密仪器有限公司上海百若试验仪器有限公司
本规范由全国力值硬度计量技术委员会负责解释 JJF 1296.2—2011
本规范主要起草人：
胡刚（中国计量科学研究院）
李万升（山东省计量科学研究院）张贵仁（上海市计量测试技术研究院）
参加起草人：
刘伟 (山东省计量科学研究院) 张桂芳(济南试金集团有限公司）侯伟峰（济南翰森精密仪器有限公司）张小康（上海百若试验仪器有限公司） JJF1296.2—2011
目 录
引言 1 范围 2引用文献 3 术语及符号· 3.1术语和定义 3.2符号和说明 4 概述 4. 1 原理和用途· 4.2结构 5法制管理要求 5.1 计量单位要求 5.2 准确度要求· 5.3 计量法制标志和计量器具标识的要求 5. 4 申请单位应提交的技术资料和试验样机 6 计量要求 6.1 加力系统·. 6. 2 测力系统· 6.3 变形测量系统 6.4 控制系统： 6.5 计算机数据采集系统 T 通用技术要求 7. 1 电气设备· 7. 2 安全保护装置· 7. 3 噪声... 7. 4 耐运输颠簸性能 7. 5 其他要求 8 型式评价项目 9 试验项目的试验条件和方法 9.1 试验目的· 9.2 试验条件. 9.3 试验设备和试验方法 10 型式评价结果的判定 11 型式评价原始记录格式附录A计量器具型式评价原始记录格式
(Ⅱ) (1) (1) (1) (1) (2) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (6) (7) (8) (8) (9) (9) (9) (9) (9) (9) (9) (11) (11) (11) (11) (18) (18) (19)
.
I JJF1296.2—2011
引言
《静力单轴试验机型式评价大纲》的框架结构参照相应的试验机国家标准和计量检
定规程，由以下三部分组成：
1.JJF1296.1一2011静力单轴试验机型式评价大纲 第1部分：电子式万能试验机
2.JJF1296.2一2011静力单轴试验机型式评价大纲 第2部分：电液伺服万能试验机
3.JJF1296.3—2011静力单轴试验机型式评价大纲 第3部分：液压式万能试验机
在使用本大纲进行静力单轴试验机的型式评价试验时，应该根据试验机的类型选择大纲相应的部分。
本部分是关手电液伺服万能试验机型式评价的内容，依据JJR1016—2009《计量器具型式评价大纲编写导则》、JF10152002《计量器具型式评价和型式批准通用规范》 的要求，参照国家标准GB/T16826-2008《电液伺服万能试验机》和国家计量检定规程JJG139一1999《拉力、压力和万能试验机》等编制而成。由于试验机的分类方法较多，型式较为复杂，如采用本大纲进行型式评价试验，不能完全覆盖试验机全部计量要求和技术要求时，应参照相关的企业标准、说明书等技术文件编写大纲补充条款，作为型式评价试验的依据。
S O ?
?
II JJF1296.2—2011
静力单轴试验机型式评价大纲
第2部分：电液伺服万能试验机
1范围
本大纲适用于电液伺服万能试验机的型式评价。电液伺服拉力（或压力）试验机的型式评价可参照本大纲。
2引用文献
JJF1011-2006力值与硬度计量术语及定义 JJG139一1999拉力、压力和万能试验机 GB/T2611一2007试验机通用技术要求 GB5226.1--2008机械电气安全机械电气设备第1部分：通用技术条件
(IEC60204-1:2005,Safetyofmachinery—Electricalequipmentofmachines—Part1: Generalrequirements,IDT)
GB/T13634—2008单轴试验机检验用标准测力仪的校准（ISO376：2004， Metallic materialscalibration of force-proving instrumentsused for the verification of uniaxial testingmachines,IDT)
GB/T16825.1--2008静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准（ISO7500-1：2004，Metallicmaterials一Verificationof static uniaxial testing machines-Part l:Tension/compression testing machines-Veri- ficationandcalibrationoftheforce-measuring system,IDT)
GB/T16826--2008电液伺服万能试验机 GB/T22066一2008静力单轴试验机用计算机数据采集系统的评定 JB/T6146一2007引伸计技术条件上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3术语及符号 3.1术语和定义
下列术语和定义适用于本大纲：分辨力resolution 指示装置可有意义地辨别被指示量两紧邻值的能力。 鉴别力阅discriminationthreshold 使试验机的示值产生一个可觉察变化响应的最小输人变化。
1 JJF1296.2—2011
3.2符号和说明
本大纲使用的符号、单位与说明见表1。
表1 符号、单位与说明单位 %
说明
符 号
试验机力指示装置的相对分辨力试验机测力系统的示值重复性加力系统中上、下夹头和试样钳口的中心线与试验机加力轴线的同轴度试验机测力系统的回零差传感器-通道频带宽度递增力时，标准测力仪指示的真实力递减力时，标准测力仪指示的真实力递增力时，被检试验机力指示装置指示的力递减力时，被检试验机力指示装置指示的力对同一力值点，F和F三次测量的算术平均值对同一力值点，F或F的最小值或最大值卸除力以后，被检试验机力指示装置的残余示值力的测量范围的下限值力-时间曲线上的最大力测力系统的零点漂移示值引伸计指示的进程位移示值引伸计指示的回程位移示值标定器给出的位移值引伸计标距的标称值引伸计标距的测量值在同一测量点，同一次测量中，检测试样两侧变形的算术平均值在同一测量点，同一次测量中，检测试样变形较大一侧的变形量背景噪声噪声修正值试验机工作时的噪声试验机工作时测量的最大噪声试验机测力系统的示值相对误差
a 6
% % % Hz N N N N N N N N N N mm mm mm Smm mm mm
e
fo fe F F' F; F: F,HS
Fimax , Fimin , F Fmin
Fro B FL Fm S Fod 1
-
1. L. L'
△Lmax Leb L pe Lpi L pi max q
mm
dB (A) dB (A) dB (A) dB (A)
%
2
