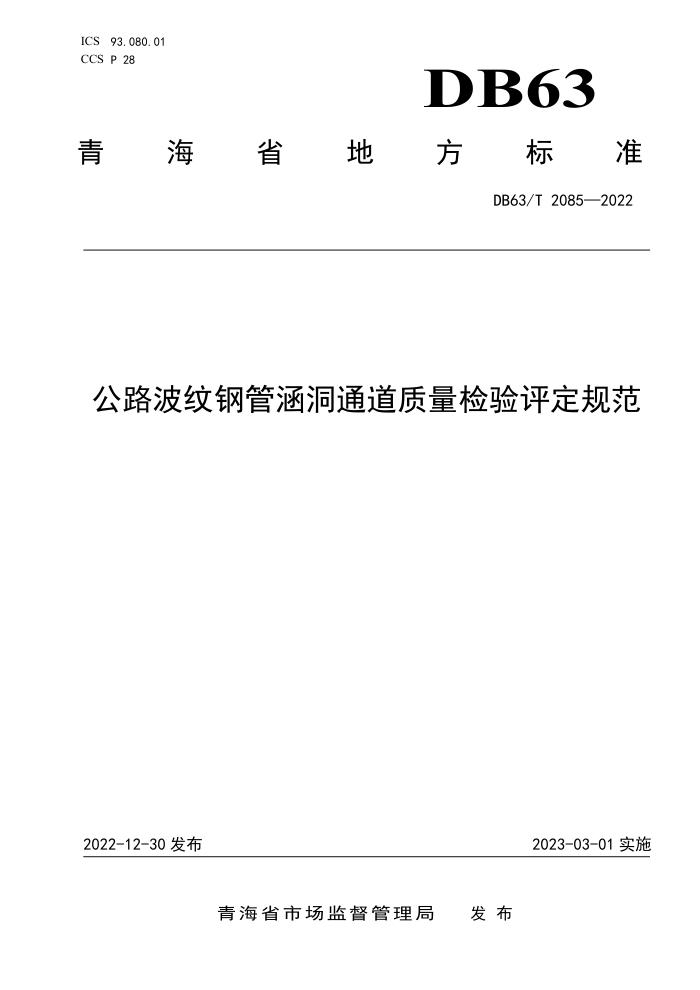

ICS 93.080.01 CCS P 28
DB63
青海省地 電方标准
DB63/T2085—2022
公路波纹钢管涵洞通道质量检验评定规范
2023-03-01实施
2022-12-30发布
发布
青海省市场监督管理局 DB63/T2085—2022
目 次
前言 1范围 2规范性引用文件， 3术语和定义. 4总体要求 5检验与评定.
II
5.1涵洞、通道总体 5.2地基及垫层.. 5.3波纹钢管、板件制作 5.4波纹钢管安装 5.5防渗及防腐.. 5.6结构性回填， 5.7减载板.. 5.8洞口构筑物. 5.9附属工程附录A（规范性）公路波纹钢管涵洞通道工程划分附录B（资料性）公路波纹钢管涵洞通道分项工程质量检验评定用表附录C（资料性）公路波纹钢管涵洞通道检验报告用表
11 DB63/T2085—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由青海省交通运输标准化专业技术委员会提出。 本文件由青海省交通运输厅归口。 本文件起草单位：正平路桥建设股份有限公司、青海路拓工程设施制造集团有限公司、青海省交通
工程技术服务中心、青海正通土木工程试验检测有限公司、中国建筑第二工程局有限公司。
本文件主要起草人：史贵章、陈世英、刘琴、韩馨、宋方华、汪花、冶启才、何启红、李占连、李伟伟、 韩昌花、张梅、王占莉、任发强、李炎、袁乾龙。
本文件由青海省交通运输厅监督实施。
II DB63/T2085—2022
公路波纹钢管涵洞通道质量检验评定规范
1范围
本文件规定了公路波纹钢管涵洞通道工程质量检验评定的术语和定义、总体要求、工程质量检验与评定等内容
本文件适用于公路波纹钢管涵洞通道工程的质量检验与评定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGF80/1公路工程质量检验评定标准第一册土建工程 JT/T281公路波形梁钢护栏 DB63/T1852公路波纹钢板挡土墙质量检验评定指南 DB63/T2083 公路波纹钢管涵洞通道设计规范 DB63/T2084 公路波纹钢管涵洞通道施工技术规程
3术语和定义
JTGF80/1和DB63/T2083界定的术语和定义适用于本文件。
4总体要求
4.1公路波纹钢管涵洞通道分项工程划分及关联的分部工程和单位工程按附录A规定划分。 4.2施工前的构件及材料进场质量检验批及质量检验，应符合DB63/T2084规定，并验收合格。抽检不合格批次的构件及材料不准许使用。 4.3分项工程质量检验（基本要求、实测项目、外观质量检查和检查项目合格判定与评定）、质量保证资料，检测项目质量评定和分项工程质量评定等，应符合JTGF80/1规定。 4.4分项工程中对结构安全、耐久性和主要使用功能起决定性作用的关键项目“△”合格率应不低于 95%、一般项目的合格率应不低于80%，按JTGF80/1规定计算和判定合格率。不合格点的检测值应不大于允许偏差的1.2倍，且不存在严重缺陷，否则该检查项目为不合格 4.5检验项目评定为不合格的，应进行整修、加固、补强或返工处理直至合格。分项工程评定为不合格的，经返工、加固、补强等，满足设计要求后，可重新进行检验评定。 4.6分项工程质量检验评定用表可按附录B采用，检验报告用表可按附录C采用。
5检验与评定
5.1涵洞、通道总体
1 DB63/T2085—2022
5.1.1 涵洞、通道总体应符合下列基本要求：
a) 按设计文件全部完成施工内容： b) 涵洞、通道内净空不小于设计要求； c) 波纹钢管无异常变形； d) 波纹钢管接缝密封无渗漏水； e) 管底坡度均不出现反坡。
5.1.2 涵洞、通道总体实测项目应符合表1规定。
表1 涵洞、通道总体实测项目
项次 1
检查项目
规定值或允许偏差
检查方法和频率
涵洞通道涵洞流水面通道内路面表面
≤50 ≤20 ±20 ± 15 ±2%D +100,50
轴线偏位/mm
全站仪：测中心线5处
水准仪：测洞口、中点和其他四分点附近5处尺量：每5m测1处，且不少于3处，测相互垂直两个方向
2
洞内高程/mm
波纹钢管内径/mm 管体总长/mm
3 4 注: D 为波纹钢管直径，以mm计。 5. 1.3 涵洞、通道总体外观质量应符合下列规定：
钢尺量：测两侧起拱线处和管顶处
a) 洞内清洁，无施工垃圾、杂物； b) 洞口与路线边坡或挡土墙线形平顺； c) 洞口衔接平顺。
5. 2 地基及垫层
5.2.1 地基及垫层应符合下列基本要求：
a) 地基（包括结构性回填范围内地基）处理符合设计文件规定； b) 地基承载力及预拱度满足设计要求； c) 管基垫层填充到波纹钢管波谷内。
5.2.2 地基及垫层实测项目应符合表2规定
表2 地基及垫层实测项目
项次 1△ 2 3 4 5 6
检查项目
规定值或允许偏差
检查方法和频率
压实度/% 轴线偏位/mm 纵断高程/mm 平面尺寸/m
≥95 10 ±15 ≥设计值 ≥设计值
灌砂法或环刀法、无核密度仪法：每道测5处全站仪：测中心线5处水准仪：以管基中轴线处测洞口、中点和其他4 分点附近5处尺量：长、宽各量2处尺量：每一岩石一土过渡段尺量：每5m测1处探坑
地基
岩土过渡段地基处理
长度/m 风化岩换填厚度/mm
或管径的1.5倍
≥设计值
2
