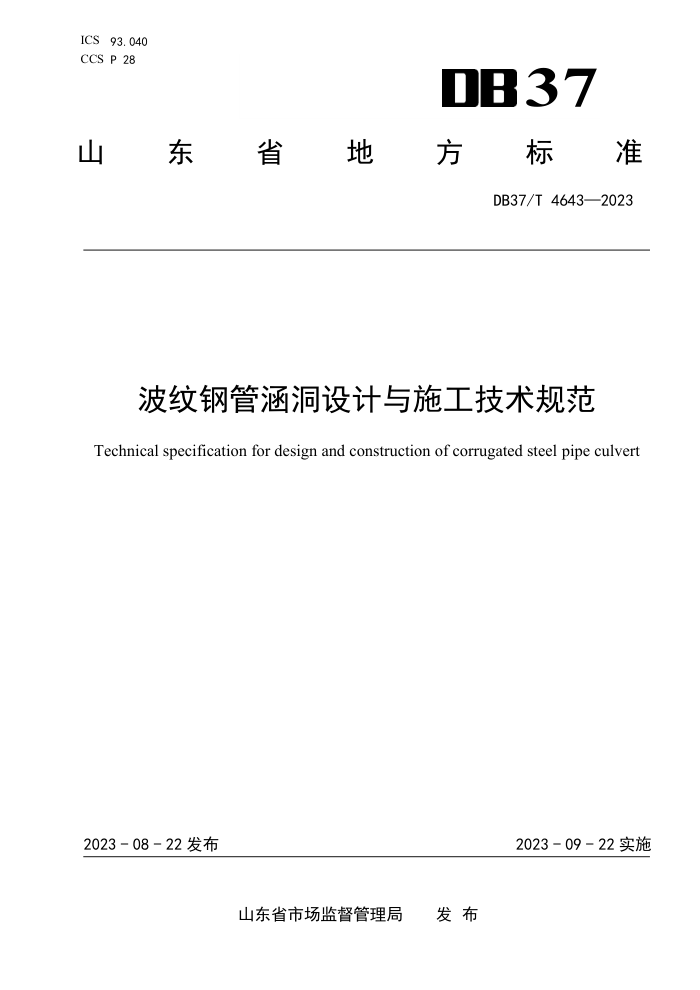

ICS93.040 CCS P 28
DB37
山東东省東地 電方标准
DB37/T4643—2023
波纹钢管涵洞设计与施工技术规范
Technical specification for design and construction of corrugated steel pipe culver
2023-08-22发布
2023-09-22实施
山东省市场监督管理局 发布 DB37/T4643—2023
目 次
III
前言 1范围
规范性引用文件 3 ：术语和定义，
2
基本规定， 4.1适用条件 4.2布设基本要求
Y
Y
5 材料 5. 1 主体结构材料 5. 2 连接件 5. 3 焊接材料 5. 4 密封材料. 5. 5 防腐材料 5. 6 结构性回填材料结构设计
C
6
6. 1 一般规定 6. 2 作用 6. 3 最小覆土厚度 6. 4 地基与基础设计 6. 5 主体结构设计 6.6 构造规定 7耐久性设计 7. 1 一般规定 7. 2 防腐层设计 7. 3 内衬设计 7. 4 防腐及防磨蚀措施的选择 8 施工 8. 1 一般规定 8. 2 测量放样 8.3 地基与基础施工 8.4 管节拼装 8.5 结构性回填 8.6 上部土层施工 8.7 洞口施工 8.8 质量控制及验收附录A（规范性） 常用波纹钢管（板）截面特性及圆管常用孔径附录B（资料性） 波纹钢管涵洞常用截面及适用情况，
10 10 12 19
26 26 27 27 27 28 28 28 28 29 30 31 31 31 32 35
I DB37/T4643—2023
附录C（资料性） 设计流程 C.1钢板应力和连接强度计算 C.2施工阶段验算附录D（规范性） 结构性回填土的弹性模量Es 附录E（规范性） 相关参数计算公式..... 附录F（资料性） 施工流程， F. 1 路堤法 F. 2 反开槽回填法参考文献，
36 36 36 37 38 39 39 40 41
........
II DB37/T 4643—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由山东省交通运输厅提出并组织实施。 本文件由山东省交通运输标准化技术委员会归口。
III DB37/T4643—2023
波纹钢管涵洞设计与施工技术规范
1范围
本文件规定了波纹钢管涵洞设计和施工的要求，描述了对应的证实方法本文件适用于新建和改扩建公路波纹钢管涵洞的设计、施工。
2 ：规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 470 ）锌锭 GB/T 700 碳素结构钢 GB/T 706 热轧型钢 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 1230 钢结构用高强度垫圈 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1591 低合金高强度结构钢 GB/T 2518 连续热镀锌和锌合金镀层钢板及钢带 GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T 11115 聚乙烯（PE）树脂 GB/T12467.1 金属材料熔焊质量要求第1部分：质量要求相应等级的选择准则 GB 16776 建筑用硅酮结构密封胶 GB/T 22083 建筑密封胶分级和要求 GB/T 34567 冷弯波纹钢管 GB 50017 钢结构设计标准 JB/T 3223 焊接材料质量管理规程 JC/T 483 聚硫建筑密封胶 JT/T 722 公路桥梁钢结构防腐涂装技术条件 JT/T 791 公路涵洞通道用波纹钢管（板） JTG D30 公路路基设计规范 JTG D60 公路桥涵设计通用规范 JTG D61 公路坛工桥涵设计规范 JTG F80/1 公路工程质量检验评定标准第一册土建工程 JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG3363 公路桥涵地基与基础设计规范 JTG/T3365—02 公路涵洞设计规范 JTG/T3650 公路桥涵施工技术规范
3术语和定义
1
