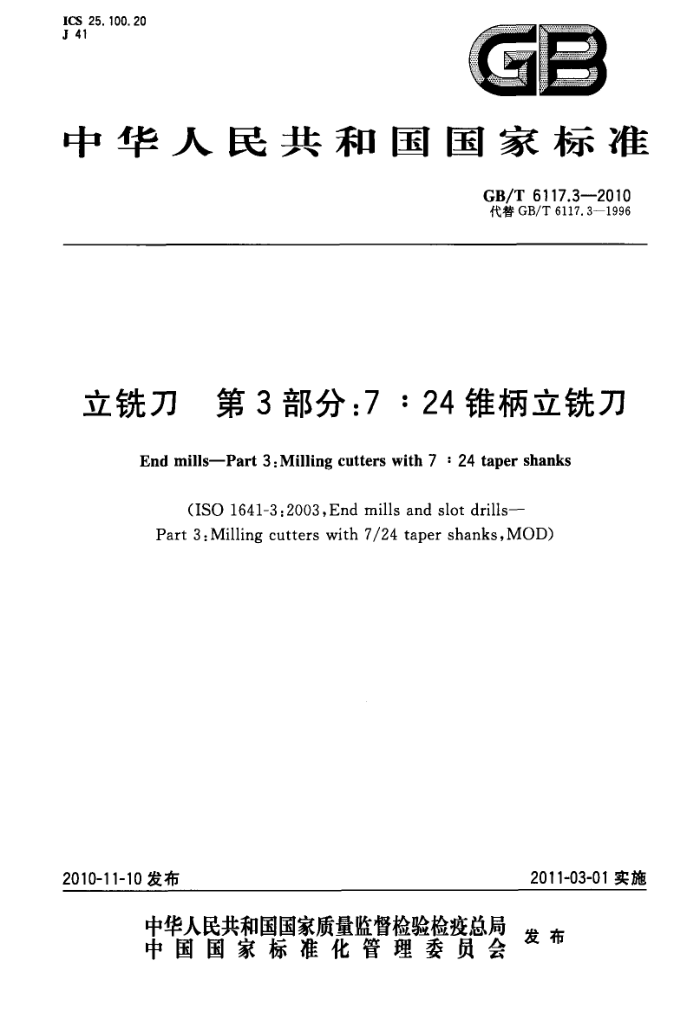

ICS , 25. 100. 20 J 41
中华人民共和国国家标准
GB/T 6117.3--2010 代替 GB/T 6117.3—1996
立铣刀 第3部分：7：24锥柄立铣刀
End mills-Part 3: Milling cutters with 7 : 24 taper shanks
(ISO 1641-3:2003,End mills and slot drills-
Part 3:Milling cutters with 7/24 taper shanks, MOD)
2011-03-01实施
2010-11-10 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 6117.3—2010
前言
GB/T6117《立铣刀》包括三个部分：
第1部分：直柄立铣刀，一第2部分：莫氏锥柄立铣刀，第3部分：7：24锥柄立铣刀。 本部分是GB/T6117的第3部分。 本部分修改采用国际标准ISO1641-3：2003《立铣刀和键槽铣刀第3部分：7：24锥柄铣刀》。 本部分根据ISO1641-3：2003重新起草。 本部分与ISO1641-3:2003相比有下列编辑性修改和技术差异：
删除了国际标准前言；用"”代替用作小数点的逗号“，”；规范性引用文件列项中，ISO297用我国标准GB/T3837代替；
增加了标记示例; 一增加了粗齿、中齿,细齿的齿数;
删除了ISO1641-3:2003中球头立铣刀和键槽铣刀的图例；删除了ISO1641-3:2003表1中键槽铣刀的短系列尺寸，表1中直径范围作了调整；一删除了ISO1641-3:2003中表2; -删除了ISO1641~3:2003中3.2自动换刀7/24锥柄立铣刀。
本部分代替GB/T6117.3--1996《立铣刀第3部分：7：24锥柄立铣刀的型式和尺寸》。 本部分与GB/T6117.3-1996相比有如下变化：
增加了“前言”；一取消了第3章“符号”的内容；删除了标记示例 b)的内容; --按GB/T 1.1 要求对编写格式作了编辑性修改, 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC 91)归口。 本部分主要起草单位：成都成重工具集团有限公司、成都工具研究所、上海工具广有限公司。 本部分主要起草人：赵庆、严松波、黄华新、查国兵、励政伟、张红。 本部分所代替标准的历次版本发布情况为：
GB 6117—1985,GB/T 6117.3—1996。
I GB/T 6117.3--2010
立铣刀第3部分：7：24锥柄立铣刀
1范围
GB/T 6117的本部分规定了手动换刀7：24锥柄立铣刀的型式、尺寸和标记等的基本要求。 本部分适用于直径大于23.6mm~～95mm的7：24锥柄立铣刀。
2规范性引用文件
下列文件中的条款通过 GB/T 6117 的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T38377:24手动换刀刀柄圆锥(GB/T3837—2001,eqvISO 297:1988) 3型式和尺寸 3.17：24锥柄立铣刀的型式见图1,其尺寸见表1。
7：24锥柄立铣刀按其刃长不同分为标准系列和长系列。 7：24锥柄立铣刀的柄部尺寸和公差按GB/T3837。
7 124圆锥
图1 表 1
单位为毫米
直径范围
齿 数
L
推荐直径
7124 圆锥号
d
d
粗齿 中齿 细齿
标准系列 长系列标准系列 长系列
A
> 23. 6 30 25 28
195 211 241 261 260 280 302
45
90
150 158 188 208 198 218 240
6
3
4
g0
40
30 37.5 32 36
53
106
8
40 45 50
37. 5 47.5 40 45
63
125 GB/T 6117.3—2010
表1 (续)
单位为毫米
直径范围
L
齿 数
推荐直径
4
7 : 24 圆锥号
d
d
标准系列 长系列|标准系列 长系列
粗齿 中齿 细齿
V
N
210 230 252 210 230 252 245 335 45 267
285 305 327 285 305 327
40 45 50 40 45 50
50
47.5
60
75
150
56
10
6
8
60
75
63
71
90
180
357 389
50
75 3. 2 27：24锥柄立铣刀的直径d的公差为js14，刃长l和总长L的公差为js18。 3.3标记示例：
95
283
106
212
80
直径d=32mm，总长L=158mm,标准系列中齿7：24锥柄立铣刀为：中齿7：24锥柄立铣刀32×158GB/T 6117.3—-2010
