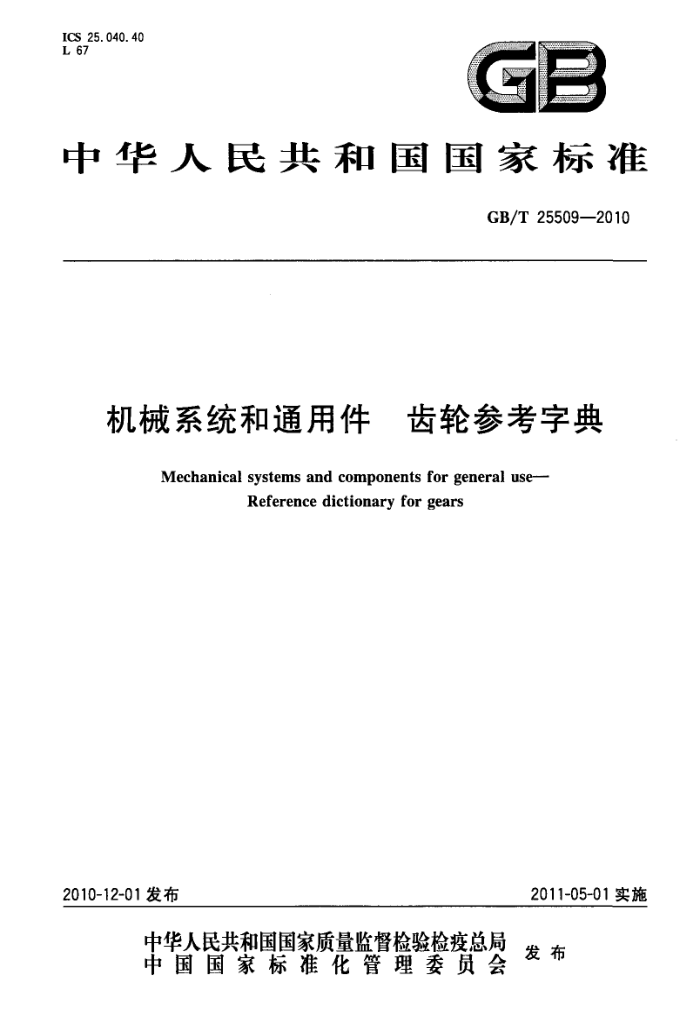

ICS 25. 040. 40 L 67
中华人民共和国国家标准
GB/T 25509—2010
机械系统和通用件 齿轮参考字典
Mechanical systems and components for general use--
Reference dictionary for gears
2010-12-01发布
2011-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25509--2010
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
+1
本体概念和字典条目的表达
4
5 分类原则. 6计算机可解释的描述附录A（规范性附录） 分类表参考文献
12 15
中电心 GB/T 25509—2010
i
前
GB/T17645.511—2010《工业自动化系统与集成 　零件库第511部分：机械系统和通用件：紧固件参考字典》、GB/T 25511一2010《机械系统和通用件 链、皮带和键参考字典》、GB/T25509—2010 《机械系统和通用件齿轮参考字典》和GB/T25510-2010《机械系统和通用件滚动轴承参考字典》 共同构成我国机械产品参考字典的基础性系列国家标准。
本标准的附录 A是规范性附录。 本标准由中国标准研究院提出并归口。 本标准起草单位：中国标准化研究院。 本标准主要起草人：王志强、洪岩、刘守华、李文武。 本标准为首次制定。
1 GB/T 25509—2010
引言
随着全球经济一体化进程的加快，基础数据描述的不规范已成为制约制造企业间产品数据集成与共享的主要瓶颈。为此，加强基础数据的标准化建设是振兴我国装备制造业、实现企业数据集成与共享的重要前提。
ISO13584《工业自动化系统与集成零件库》是一个由众多部分组成的关于计算机可解释的零件库数据表达与交换的国际标准，目前已转化为我国国家标准GB/T17645《工业自动化系统与集成零件库》。GB/T17645的参考字典系列规定了表达实体应用域的本体及其描述特性和值域。每个实体，特性和值域构成了一个字典的条自，该条自是形式化的计算机可解释的特定本体的表示。这种表示分别与计算机可解释的、人类可认读的定义和计算机可解释的标识相关联。字典条目的标识保证在任何应用中对字典条目的引用不存在二义性。
字典条目的定义和标识包括定义在公共字典模式中的EXPRESS实体数据类型的实例，其扩展内容定义在GB/T17645的逻辑资源系列中。
本标准包括如下内容：
用于描述齿轮的类的定义和标识，以及相关的分类模式；一用于表达齿轮特性的数据元素类型的定义和标识；
用于描述以上数据元素类型的值域的定义和标识。 应用域中的每个类、特性或值域构成了本标准定义的参考字典的条目。条目与计算机可解释或人
类可认读的定义、计算机可解释的标识相关联。字典条目的标识保证在任何应用中对字典条目的引用不存在二义性。
字典条目的定义和标识包括定义在公共字典模式中的EXPRESS实体数据类型的实例，其扩展内容定义在GB/T 17645的逻辑资源系列中。
本标准是机械领域和通用件参考字典方面的重要组成部分，通过本标准的制定将丰富完善机械系统和通用件数据字典的内容，为数据字典技术在机械行业的应用提供技术支持。
Ⅱ GB/T 25509—2010
机械系统和通用件 齿轮参考字典
1范围
本标准规定了齿轮的参考字典，包括其分类特性及其值域。 本标准适用于：
表达齿轮分类的标推数据；一表达齿轮特性的标准数据；
表达齿轮特性值域的标准数据。 本标准不适用于：
一规定本标准定义的标准数据的构造零件族的方法学；一交换本标准定义的标准数据的实现方法。
一
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T17645.24一2003工业自动化系统与集成零件库第24部分：逻辑资源：供应商库的逻辑模型(ISO13584-24:2002,IDT)
GB/T17645.25-2008工业自动化系统与集成零件库第25部分：逻辑资源：带聚集值和显式内容的供应商库的逻辑模型（ISO13584-25：2003，IDT）
GB/T17645.42一2001工业自动化系统与集成零件库第42部分：描述方法学：构造零件族的方法学(idt ISO13584-42：1998) 3术语和定义
下列术语和定义适用于本标准。
3.1
可应用特性 applicable property 为某些零件族定义的特性，它将用于属于该零件族的任何零件。 示例；对于螺栓通用族,螺纹直径是一个可应用特性：这个特征用于任何螺栓。 [GB/T17645.24--2003,定义3.3]
3.2
基本语义单元 basic semantic unit;BsU 一种实体，它提供了应用领域(例如：类、数据元素类型)特定对象的一个绝对的和唯的标识。 示例：类，数据元素类型。 [GB/17645.42—2001,定义3.4.1]
3.3
零件的特征 characteristic of a part 零件特征 part characteristic 零件的常数特性，一旦零件被定义，该特性的值是固定的。 注：零件特征值的变化将意味该零件的变化。
1 GB/T 25509—2010
示例：对于一个垫圈，内径和外径是零件特征。 [GB/T17645.24—2003,定义 3.12]
3. 4
公共字典模式 common dictionary schema 用信息建模语言 EXPRESS建立的一种字典的信息模型，它是 ISO TC 184/SC4/WG2和 IEC
SC3D共同努力的结果。
注：GB/T17564.2规定了这种公共字典模式，在 GB/T17645.42--2001的附录D中给出了该公共字典模式的内容。 [GB/T17645.42-2001,定义3.4.3]
3.5
数据 data 一种形式化的信息表达，它适合于人或计算机进行通信、解释或处理。 [GB/T 16656.1-—2008,定义 3.2.16］
3.6
数据元素类型 data element type;DET 为其规定了标识、描述和值的表达的数据单元。 ［GB/T17645.42—2001,定义3.4.4]
3.7
数据交换 data exchange 数据的存储、访问、传送和归档。 [GB/T 16656.1--2008,定义 3.2.17]
3.8
数据类型data type 一种值域。 注：改写GB/T16656.11—1996,定义3.4。
3.9
字典 dictionary 包含一系列条目的表，个含义对应字典中的一个条目,字典的一个条目只有一个含义。 注 1：在 GB/T 17645中，用于构成字典词条的种类有：供应方、类、特性、程序库、类型、表和文档。 注2：在 GB/T 17645 中，表达一字典词条的信息被分为三个实体：一个是 basic_semantic_unit(基本语义单元）
(BSU)，它提供引用；一个是dictianaryelement(字典元素），它通过属性尽可能地描述该字典词条；一个是 content_item 实体，它通过描述它的内容来描述该字典词条。
注3：在GB/T17645中，表达字典条目的信息被分离为基本语义单元(BSU)，通过BSU引用描述属性含义的字典
元素(dictionary_element)以及描述字典内容的内容项(content_item)。 [GB/T 17645. 1---2008,定义 3. 1. 2]
3. 10
字典数据dictionary data 描述了零件族的层次结构和这些零件特性的数据集。 注：字典数据应使用公共字典模式进行交换。 [GB/T 17645.42—2001,定义 3.4.6]
3. 11
字典元素 dictionary element 属性的集合，它组成该应用域(例如类、数据元素类型)中特定对象的字典描述。 [GB/T 17645.42—2001,定义 3.4.7]
2 GB/T 25509—2010
3. 12
实体 entity 由共同特性定义的信息类。 [GB/T 16656.11—2010,定义 3.3.6]］
3. 13
实体数据类型entity data type 指定的实体数据类型的值。一个实体实例的名称用于引用该实例。 [GB/T 16656.11-—2010,定义 3.3.8]
3. 14
实体(数据类型）实例entity（data type） instance 指定的实体数据类型的值。一个实体实例的名称用于引用该实例。 [GB/T 16656.11—2010,定义 3.3.8]
3. 15
零件族 family of parts 零件的简单族或者通用族。 [GB/T17645.24—2003,定义 3.40]
3. 16
零件通用族 generic family of parts 为了分类或分解公共信息，所作的零件简单族或通用族的一种分组。 [GB/T 17645.24—2003,定义 3.44]
3. 17
实现方法 implementation method 由计算机用于交换数据的一种技术，它用于该 EXPRESS数据规范语言的描述。 [GB/T 17645.24-—2003,定义 3.50]
3.18
事例关系 is-case-of relationship 一种关系，该关系提供了一对象符合另一个对象所定义的部分规范这一事实的一种形式表示。 注：在GB/T17645中,可见或可应用于某些零件族的所有特性和数据类型可以通过所有的声明了该前面族的
is-case-of(存在情况）存在的零件族进行输入。这些特性和数据类型甚至可用于描述后面的族。 [GB/T 17645.24--2003,定义 3.62]
3. 19
库集成信息模型library integrated information model; LIIM 为表达以交换为目的的各供应商库，从不同的EXPRESS模式中集成了各种资源构造的、且与一致
性要求相关的一种 EXPRESS 模式。
注：改写GB/T17645.24-2003，定义3.72。
3.20
本体 ontology 应用域中独立于任何用途的概念的清楚描述。 注：在本标准中，字典是形式化的或计算机可解释的本体表达。
3.21
零件 part 一个组成不同产品构件的物质或功能元素。 [GB/T 17645.1—2008,定义 3.1.16]
3 GB/T 25509--2010
3. 22
特性 property 可以通过数据元素类型来表达的信息。 [GB/T17645.42—2001,定义 3.4.10]
3.23
零件简单族 simple family of parts 一种零件集，该零件集的每个零件可以通过相同的特性组进行描述。 [GB/T 17645.24—2003,定义3.98]
3.24
可见特性 visible property 它对应一个典型特性，零件(属于零件的通用族或简单族)拥有或不拥有这种特性取决于该零件所
属的子族。
示例：对于螺钉通用族，非螺纹长度是一个可见特性：它用于定义任何螺钉，但只有带非螺纹部分的那些螺钉，这个特性才有值。
注：定义特性为可见特性的类的代码是表达这个特性的数据元素类型的标识。 [GB/T 17645.42—2001,5.2]
3.25
标准数据 standard data 通过EXPRESS实体（数据类型）实例化手段所定义的、关于软件系统的一种要求，假定该
EXPRESS实体实例可被这个软件系统解释。 3. 26
组件component 由一个或多个零件组戒的装配单元。
4本体概念和字典条目的表达 4.1齿轮传动件类 4.1.1齿轮传动件类及其超类
本标准中仅定义了超类为机械系统和通用件的齿轮传动及其零件（见图1）。
机械系统和通用件
链传动及其零件带传动及其零件键和键槽、花键
！
齿轮及齿轮传动滚动轴承紧固件螺纹
图 1 机械系统和通用件分类结构
注1：除了齿轮，机械系统和通用件还可能有其他的子类，如链传动及其零件、带传动及其零件、键及键槽、滚动轴
承等。
4
