ICS 01.100.01 J 04
C P
克
F:

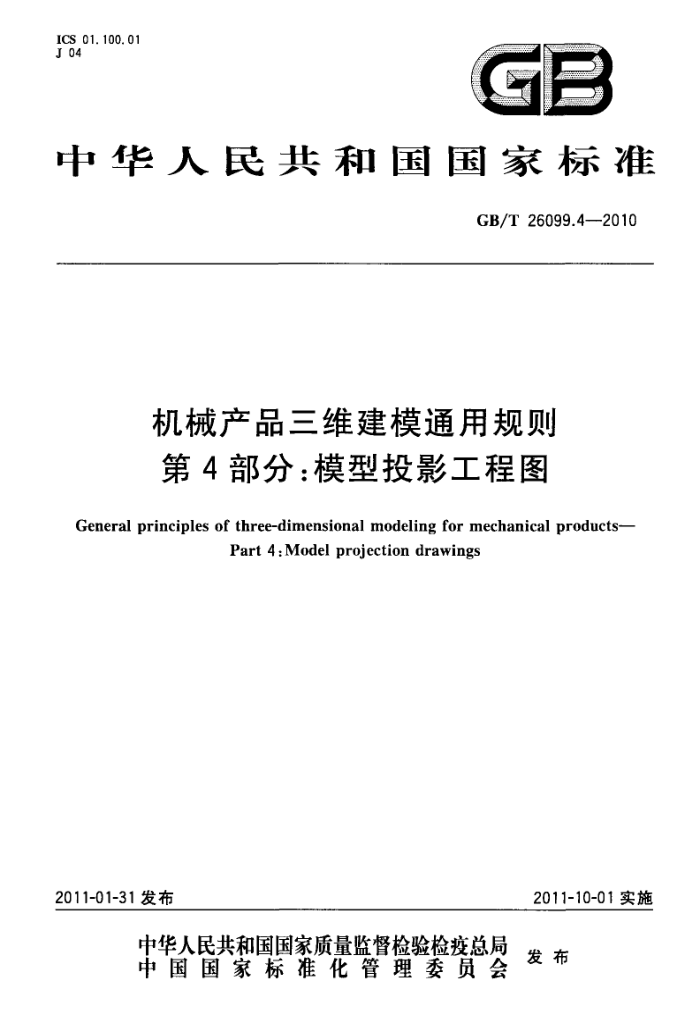

中华人民共和国国家标准
GB/T26099.42010
机械产品三维建模通用规则第4部分：模型投影工程图
General principles of three-dimensional modeling for mechanical products-
Part 4 : Model projection drawings
2011-10-01实施
2011-01-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26099.4-2010
前言
GB/T26099一2010《机械产品三维建模通用规则》分为4个部分：
第1部分：通用要求；一第2部分：零件建模；第3部分：装配建模；
第4部分：模型投影工程图。 本部分为GB/T26099一2010《机械产品三维建模通用规则》的第4部分。 本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。 本部分主要起草单位：中机生产力促进中心、北京科新纪元信息技术有限公司、中国电子科技集团
- 一
公司第三十八研究所、广西玉柴机器股份有限公司、上汽通用五菱汽车股份有限公司、广西柳工机械股份有限公司。
本部分主要起草人：张红旗、李岱松、肖承翔、刘静、陈兴玉、陈卫东、刘检华、阎光荣、雍俊海、温秋生、 韩琳琳、何丹丹、张艳、林建荣。
I GB/T26099.4—2010
机械产品三维建模通用规则第4部分：模型投影工程图
1范围
GB/T26099的本部分规定了机械产品或零部件以三维模型投影工程图时的总体要求、详细要求、 图样基本要求以及视图。
本部分适用于机械产品或零部件采用三维模型投影方法绘制工程图样中的要求。 2规范性引用文件
下列文件中的条款通过GB/T26099的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4457.4机械制图日 图样画法图线（GB/T4457.42002，ISO128-24：1999，MOD) GB/T4458.1机械制图 图样画法视图（GB/T4458.1—2002，ISO128-34：2001，MOD） GB/T10609.1技术制图标题栏 GB/T13361 技术制图通用术语 GB/T14665 机械工程 CAD制图规则 GB/T14689 技术制图 图纸幅面和格式（GB/T14689—2008，ISO5457：1999，MOD) GB/T14690 技术制图 比例（GB/T14690—1993，eqvISO5455：1979） GB/T 14691 技术制图 字体(GB/T146911993,eqvISO3098-1：1974) GB/T14692 技术制图 投影法（GB/T14692—2008,ISO/DIS5456：1993，NEQ） GB/T16675.1 技术制图简化表示法第1部分：图样画法 GB/T16948 技术产品文件词汇投影法术语（GB/T16948--1997，eqVISO10209-2：1993） GB/T17452 技术制图 图样画法剖视图和断面图（GB/T17452-1998，eqVISO/DIS11947
2:1995)
GB/T 17453 技术制图 图样画法剖面区域的表示法（GB/T17453一2005，ISO128-50：2001， IDT)
GB/T26099.1机械产品三维建模通用规则第1部分：通用要求 3术语和定义
GB/T13361、GB/T16948和GB/T26099.1确立的以及下列术语和定义适用于GB/T26099的本部分。 3. 1
工程图模板drawingtemplate 三维机械设计软件中的一种文件类型。通过标准化定制和使用该文件，可使投影产生的工程图达
到协调统一、提高用户工作效率的目的。 4总体要求
采用三维机械设计软件通过投影产生工程图样应符合以下总体要求：
1 GB/T26099.4—2010
a) 用户通过定制三维机械设计软件中的工程图环境，投影生成的工程图应按GB/T4458.1和
GB/T14665中的规定，对于某些不能满足的要求，用户应制定企业标准以补充说明图样中与国家标准的不符之处；
b) 可统一定制三维机械设计软件中的工程图模板，以对工程图中的投影法、字体、字高、线型、线
宽、比例、图框、标题栏、基本视图等进行规定； c) 所有视图应由三维模型投影生成，不推荐在工程图环境下绘制产生；除非某些无法用投影直接
表达的示意图和原理图才允许在工程图环境下绘制产生； d）以三维模型通过投影产生的视图，其形状和尺寸源于三维模型，且与三维模型相关联；但三维
模型被修改时，其投影的视图和标注应随之修改； e) 对于仅采用工程图表达零部件对象时，工程图图样应具有完整性，应包含独立表达零部件所需
的全部信息：
f) 各种标注的定位原点应与相应的视图对象相关联，例如尺寸、表面结构、焊接符号等。 5详细要求 5.1图样构成
当一个零部件以多页图样表达时，推荐绘制在一个文件中。同一文件中的每个图样均应有效，不应有多余的与本零部件无关的图形要素。
图样的命名可根据行业和企业规定制定统一命名规则。 5.2图样简化
为了提高工程图绘图效率，应按GB/T16675.1的规定采用简化画法。简化时应遵守以下原则： a）应避免引起歧义； b）便于识读； c）应尽量避免使用虚线表示不可见的结构。
6图样基本要求 6.1图幅
图幅大小应按GB/T14689的规定。为了方便使用，可以在三维机械设计软件中预定义常用标准图幅以供选择。 6.2图框与标题栏
图框宜采用工程图模板的方法实现，并依照不同图幅分别制作。 标题栏应按GB/T14689和GB10609.1中的规定。标题栏中的信息，一般应在模型参数中预先定
义相应属性，并进行赋值。 6.3比例
比例遵照GB/T14690中的规定。必要时，可采用表1中的特殊比例。
表1比例的选取
种类
优选
特殊比例
原值放大比例缩小比例
1 : 1 2:1.5:1.10:1.2×10n:1.5×10n:1 1:2、1:5.1:10n.1:2×10n.1:5×10n
4:1.2.5:1 1:1.5.1:2.5、1:3、1:4,1: 6
n为正整数。 图样的基本比例应在图样标题栏的比例栏中填写。图样中与基本比例不一致的视图比例，应在该
视图的上方与视图名称组合标出。 2 GB/T26099.4-2010
6.4字体
图样中字体和字高应按GB/T14691中的规定。 6.5图线
图线应按GB/T4457.4和GB/T14665中的规定预先在有关配置文件中设置好，供绘图时直接选用。 7视图 7.1投影法
投影按GB/T14692中的规定按正投影法绘制，采用第一角投影法，有特殊要求的除外。单位制采用公制系统（SI)。 7.2主视图
主视图（前投影视图）应以完整反映、清晰表达物体特征为原则。
7.3基本视图和向视图
基本视图和向视图的配置位置应按GB/T14692中的规定，其各个几何元素的投射位置应保持致。当基本视图不按默认配置关系进行放置时（例如向视图），应在视图的上方标注视图的名称X”，同时在相应的视图附近用箭头指明投射方向，并注上相同的字母。 7.4剖视图和断面图
剖视图和断面图应按GB/T17452中的规定绘制。 剖面区域应按GB/T17453中的规定表示。用户可根据材料库内容建立对应的剖面符号库，以便
在剖切面中自动形成相应材料的剖面符号，且能有效区分。 7.5局部放大图
当图形中孔的直径或薄片厚度等于或小于2mm以及斜度和锥度较小时，应严格按比例而不应夸大画出。必要时使用局部放大视图进行表达。
当同一零部件上有几个被放大的部分时，应用罗马字母依次标明被放大的部分，并在局部放大图的上方标注出相应的罗马字母和采用的比例。 7.6轴测图
为了方便识图，推荐在图样合适位置增加轴测图，并标明轴测类型，例如正等测、正二测和斜二测等。
