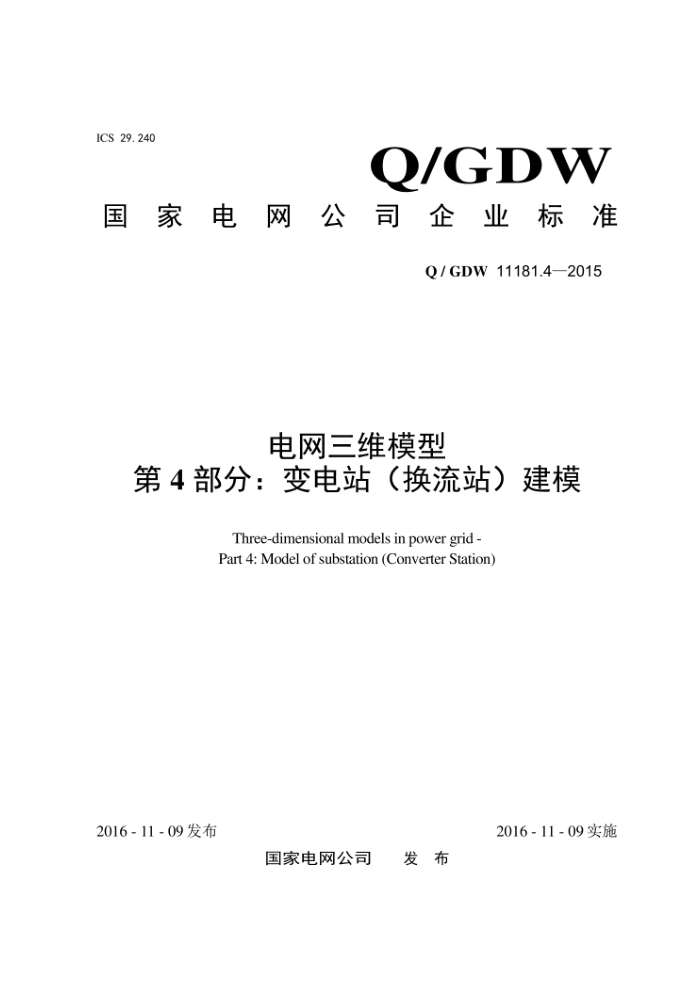

Q/GDW 11181.4-2015
电网三维模型第4部分∶变电站（换流站）建模
Three-dimensional models in power grid-Part 4: Model of substation (Converter Station)
2016-11- 09实施
2016-11-09发布
目 次
前言…………………………………………………………………………………………………………………………1
1 范围…………………………………………………………………………………………………………………1
2 规范性引用文件…………………………….……………………….………………………………1
3 术语和定义……………………………………………………………………………………………………………1
4 通用要求……………………………………………………………………………………………………………1
5 变电站（换流站）设备建模………………………………………………………………………………..1
5.3 换流站设备建模……………………………………………………………………………………….22
6 模型表现要求………………………………………...…..………………………………......29
6.1 变电站设备模型表现要求…………………………………………………….29
6.2 换流站设备模型表现要求…………………………………………………………………30
7纹理处理要求…....................……………………………………………………………….....30
8 建模流程 ………………………………………………………………………………………………………….30
附录A（资料性附录） 模型精细度表现要求……………………………………………………………………31
编制说明……………………………………………………………………………………………………………… 41
前 言
为规范电网三维模型建模的技术要求，促进电网三维模型在电网建设、运行和管理等领域的应用，推进电网三维模型数据的规范化、标准化，实现模型的共享、共用，制定本部分。
《电网三维模型系列规范》标准分为13个部分∶
——第1部分∶模型分类与编码;
——第2部分∶数据采集与处理;
——第3部分∶输电线路建模;
——第4部分∶变电站（换流站）建模;
——第 5部分∶监测装置建模;
——第6部分∶通信设备建模;
——第7部分∶电网公共设施建模;
——第8部分∶输电线路模型检测;
——第9部分∶输电线路模型移交验收;
——第 10部分∶变电站模型检测;
——第 11部分∶变电站模型移交验收;
——第 12部分∶模型建库;
——第13部分∶模型典型应用场景。
本部分为《电网三维模型》标准第 4 部分。
本部分由国家电网公司信息通信部提出并解释。
本部分由国家电网公司科技部归口。
