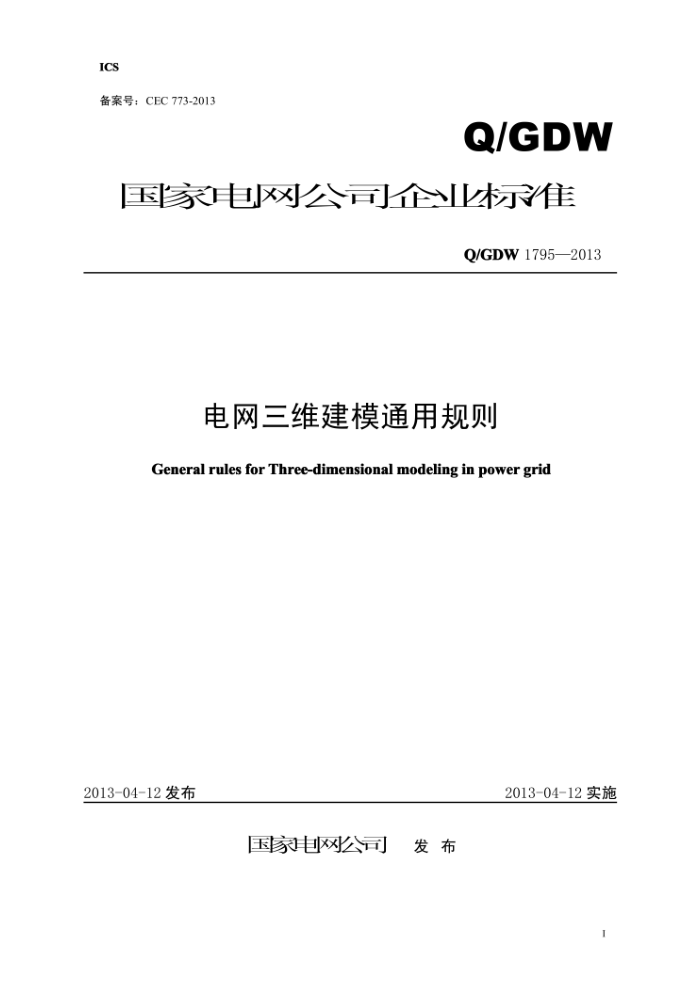

Q/GDW 1795-2013
电网三维建模通用规则
General rules for Three-dimensional modeling in power grid
2013-04-12实施
2013-04-12发布
目 次
前言………………………………………………………………………………………………………………………………………………1
1 范围………………………………………………………………………………………………………………………………………………1
2 规范性引用文件..……………………………………………………………………………………………………………………………1
3 术语和定义………………………………………………………………………………………………………………………………………1
4 模型构成………………………………………………………………………………………………………………………………………2
5 模型分类……………………………………………………………………………………………………………………………………2
6 总体原则和通用要求……………………………………………………………………………………………………………………3
7 建模详细要求……………………………………………………………………………………………………………………………………4
8 三维模型检香……………………………………………………………………………………………………………………………6
9 模型管理……………………………………………………………………………………………………………………………………8
附录 A（资料性附录） 电三维建模流程图…………………………………………………………………………………10
附录B（资料性附录） 电网三维模型质量评定表……………………………………………………………………………11
附录C（资料性附录） 模型制作流程示例……………………………………………………………………12
编制说明…………………………………………………………………………………………………………………………………17
1 范围
本标规定了申对三维模型建模的相关术语和定义，明确了中x三维建模的总体原则、技术要求、建模流程以及模型构成，并对模型的检查、发布与管理提出了规范性的要求。本标值规定的电网是指构成电网的所有基本元件，包括参与电能传输或支撑电能传输的设备或设施，如输电线路设备、变电（换流站）内设备、通信设备、监测装置、公共设施等。
本标准适用于电网三维模型的构建、应用和管理。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件∶凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
