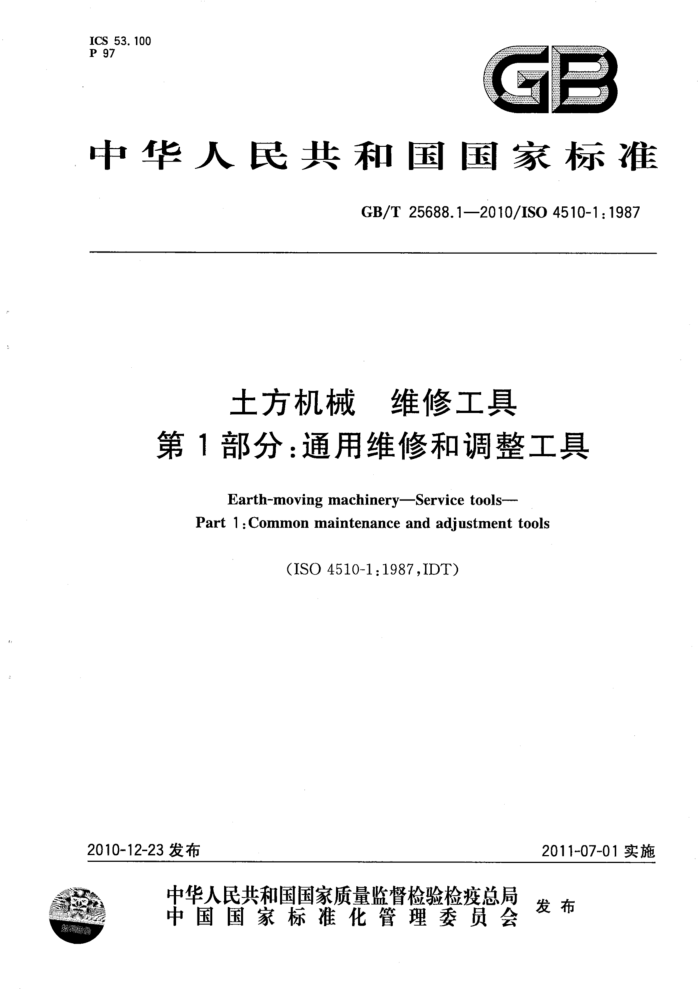

ICS 53.100
P 97
GB
中华人民共和国国家标准
GB/T25688.1—2010/IS04510-1:1987
土方机械 维修工具
第1部分：通用维修和调整工具
Earth-moving machineryService tools-- Part 1:Common maintenance and adjustment tools
(ISO 4510-1:1987,IDT)
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25688.1—2010/ISO4510-1:1987
前 言
GB/T25688《土方机械维修工具》分为两个部分：
第1部分：通用维修和调整工具； -第2部分：机械式拉拔器和推拔器。
本部分为GB/T25688的第1部分。 本部分等同采用ISO4510-1：1987《土方机械 维修工具 第1部分：通用维修和调整工具》
（英文版）。
本部分等同翻译ISO4510-1：1987。 为便于使用，本部分作了下列编辑性修改：
删除了国际标准的前言； -用小数点“，”代替作为小数点的“，”；对ISO4510-1：1987中引用的国际标准，用已被采用为我国的标准代替对应的国际标准；取消了部分规格的英制数值；一表1中的表注和脚注重新编辑；将“附录”改为“附录A”，并将附录中的“表2”相应改为“表A.1” 本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会(SAC/TC334)归口。 本部分起草单位：天津工程机械研究院。 本部分主要起草人：吴红丽。 GB/T 25688.1—2010/IS0 4510-1;1987
土方机械维修工具
第1部分：通用维修和调整工具
1范围
GB/T25688的本部分规定了用于GB/T8498定义的土方机械的一般现场修理、日常维修和定期调整的通用工具。
制造商应从表1中选择合适的工具进行日常维修和定期调整，并应按照GB/T25622在适当的手册中规定维修和调整所用的工具类型。 2规范性引用文件
下列文件中的条款通过GB/T25688的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T8498土方机械基本类型识别、术语和定义(GB/T8498--2008，ISO6165：2006，IDT) GB/T25622土方机械司机手册内容和格式（GB/T25622—2010，ISO6750:2005，IDT)
3类型和规格
表1“规格”中的公制和英制规格不是相等的，但代表了符合公制和英制名称工具的实际尺寸大小。 因此，没有给出与每个公制尺寸相等的英制尺寸。 4手工工具的应用
附录A列出了在现场何时使用和如何使用表1中用于土方机械一般现场修理、日常维修和定期调整的手工工具的一般指导。
表1通用维修和调整工具规格
单位为毫米(括号内为英寸) 图 例
序号 名称
S=8,10,12,13,14,16,17,18, 19,21,22,24,27,30,32,34
两用扳手*
(5/16,3/8,7/16,1/2,9/16
5/8,11/16,3/4,13/16,7/8,15/16, 1%) S=36,41,46,50,55,60
单头呆扳手
（1%，1，%，1%，2， 2,2%) 12.5(1/2)方头 20（3/4)方头 S=10,12,13,14,16,17,18,19, 21,22,24,27,30,32,34,36,41, 46,50
D
套筒扳手
3
(3/8,7/16,1/2,9/16,5/8 11/16，3/4，13/16，7/8，15/16, 1元，1%，元，2%，2 GB/T25688.1—2010/ISO4510-1:1987
表1(续)
单位为毫米(括号内为英寸) 图 例
序号 名称
规 格
方头
12.5(1/2)方头 20 (3/4)方头
O
接杆
方头
12.5(1/2)方头 20 (3/4)方头
四方传动万向
4
接头
方头二
12.5(1/2)方头 20 (3/4)方头
转向手柄
F
方头
12.5(1/2)方头 20 (3/4)方头
滑行头手柄
X
方头
a
12.5(1/2)方头 20 (3/4)方头
可逆式棘轮扳手
M
一方头
S=3,4,5,6,8,10,12,14,17
内六角扳手
(3/16,7/32,1/4,5/16,3/8, 7/16,1/2,9/16,5/8)
刀口
3型刀口
10 一字槽螺钉旋具 a×6=0.8×5.5,1.2×8,
1.4×12
用于M3、M4和M5螺钉
十字头螺丝刀
1
12
鲤鱼钳
I=150
2 GB/T25688.1—2010/ISO4510-1:1987
表1 (续)
单位为毫米（括号内为英寸）图 例
规 格
名称
序号
方头
紧带扳手
13
12.5(1/2)方头
锤头质量=0.7kg
锤子
14
塞规
15
I=75
16
撬棍
l=400,750
油缸
带软管的黄油枪
油缸容量≥300mL或300g
17
HI
软管
气缸能力=1MPa
轮胎气压表
18
气压计
19
活扳手：
a×i=0～29×250
12.5（1/2)方头 20 (3/4)方头
扭力扳手
?
20
蓄电池接线柱
21
清洁器
