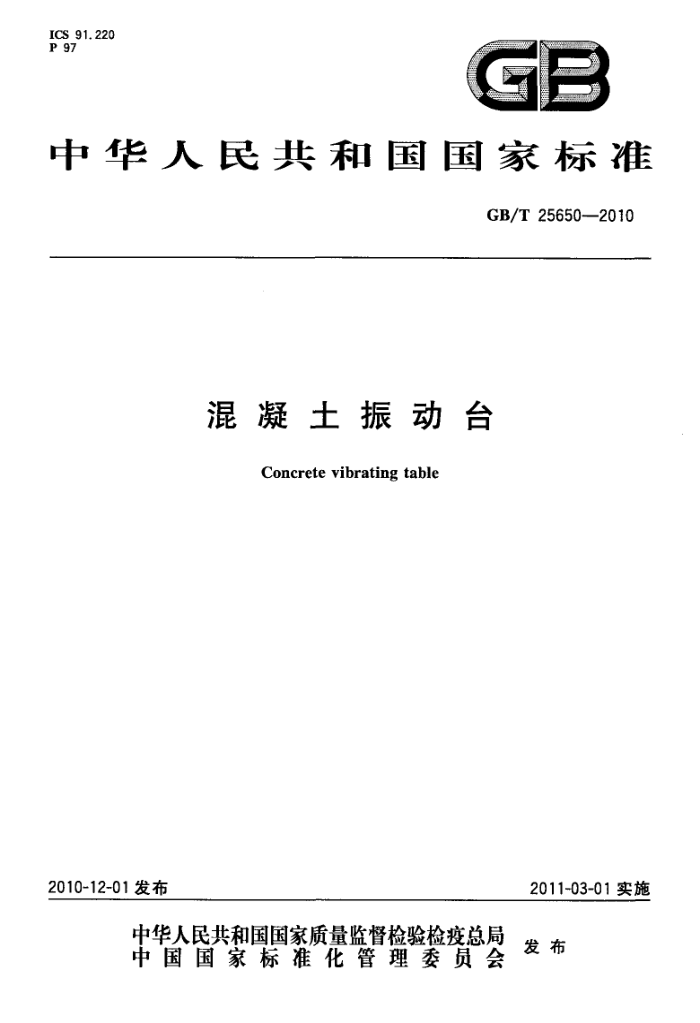

中华人民共和国国家标准
GB/T25650-—2010
混凝土振动台
Concrete vibratingtable
2010-12-01发布
2011-03-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25650--2010
目 次
前言 1 范围 2 规范性引用文件 3 产品分类与型号
T
+.
技术要求 5 试验方法检验规则
4
3
..
6 7
8
标志、包装、运输、安装和贮存. 附录A（资料性附录） 试验记录表附录B（规范性附录） 故障模式及分类
0
10 13 GB/T256502010
前言
本标准的附录B为规范性附录，附录A为资料性附录本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：长沙建设机械研究院、长沙中联重工科技发展股份有限公司。 本标准主要起草人：刘之安、王佳茜。
亚 GB/T25650—2010
混凝土振动台
1范围
本标准规定了混凝士振动台（以下简称振动台）的产品分类与型号、技术要求、试验方法、检验规则、 以及标志、包装、运输、安装、贮存。
本标准适用于以垂直方向的简谐振动的振动台，用于密实各种尺寸的混凝土或钢筋混凝土预制构
件，也可用于密实其他建筑材料。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191一2008，ISO780：1997，MOD） GB/T1184形状和位置公差未注公差值（GB/T1184—1996，eqVISO2768-2：1989） GB/T3797电气控制设备 GB16710.1工程机械噪声限值 GB/T16710.2工程机械定置试验条件下机外辐射噪声的测定 GB20178土方机械安全标志和危险图示通则（GB20178—2006，ISO9244：1995，MOD）
3产品分类与型号 3.1分类 3.1.1整体型振动台
由一个工作台面组成、振动子产生上下垂直简谐振动的振动台。 3.1.2组合型振动台
由多个工作台面组成、每个工作台都有独立的振动子产生上下垂直简谐振动的振动台。 3.2型号
振动台型号由振动台主代号、机型代号（整体型振动台无机型代号）、主参数和次主参数组成，如图1所示。其型号说明如下：
口 ZT AL
次主参数：空载振动频率（Hz) 主参数代号：最大负荷质量（kg）×10-2 主代号：混凝土振动台机型代号：无标识整体型振动台 n组合型振动台的组合数（n=2，3，.）图1振动台型号说明
3.3标记示例
示例1：振动台最大负荷质量为3000kg，空载振动频率为50Hz的整体振动台，标记为：
示例ZT30-50GB/T25650--2010
示例2：由3个工作台单元组合成的振动台、单个单元最大负荷质量为5000kg，空载振动频率为100Hz的组合型
1 GB/T25650-—2010
振动台，标记为：
示例3ZTD50-100GB/T25650—2010
3.4主参数系列
振动台主参数为振动台的最大负荷质量（kg）。制造商可以根据实际情况确定主参数，参考系列如下：
1000,3000,5000,10000,30000,50000 振动台次主参数为振动台空载振动频率（Hz）。
4技术要求 4.1一般要求 4.1.1振动台应具备可调振幅功能，不少于三个档次，但振动台最大负荷质量10kN以下振动台除外。 4.1.2 振动台自身或与基础之间应有减振功能的机构或设施，减振系统一阶固有振动频率应小于工作频率的二分之一。 4.1.3振动台的安装基础应设置隔振槽或其他隔振措施。 4.1.4振动台应能够在下列环境中正常工作：
